RV-BBT602
INSTRUCTIONS
D'INSTALLATION
Informations importantes relatives à la
sécurité
AVERTISSEMENT
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations sur le
produit.
Le non-respect de ces mises en garde est susceptible
d'endommager le véhicule ou de dégrader les performances du
produit.
Cet appareil doit être installé conformément à ces instructions.
Déconnectez l'alimentation du véhicule avant de commencer à
installer ce produit.
Avant d'alimenter ce produit en électricité, vérifiez que la mise à
la terre est correcte et qu'elle respecte les instructions
d'installation.
Lisez toutes les instructions d'installation avant de commencer
l'installation. Si vous rencontrez des difficultés durant
l'installation, contactez le service d'assistance produit de
Garmin
.
®

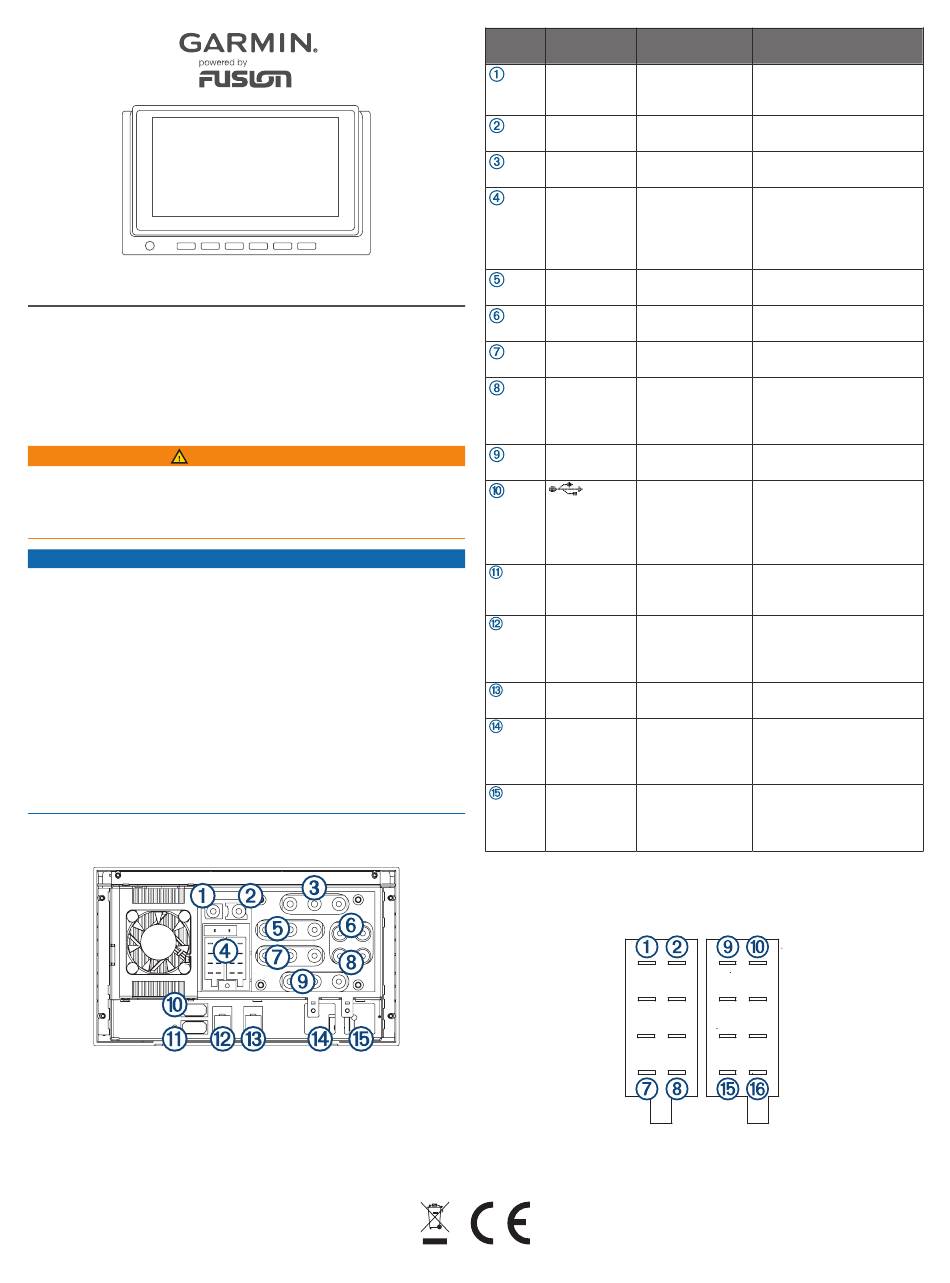

Identification du connecteur
Août 2020
AVIS
Élément Nom
Description du
connecteur
MIC
Entrée du micro-
phone
VIDEO IN
Entrée vidéo
ZONE 1 LINE
Sortie ligne,
OUT
zone 1
Aucun
Connecteurs du
faisceau de
câbles
ZONE 2 LINE
Sortie ligne,
OUT
zone 2
AUX 1
Entrée auxiliaire 1 Connecteurs RCA droite et
INPUT
ZONE 3 LINE
Sortie ligne,
OUT
zone 3
CAMERA
Entrée audio pour
AUDIO
la caméra ou
INPUT/AUX
entrée auxiliaire 2
2 INPUT
ZONE 4 LINE
Sortie ligne,
OUT
zone 4
USB (500mA)
iPad
USB (2.1A)
CAN 1
CAN BUS 1
CAN 2
CAN BUS 2
Non appli-
Port DAB (Digital
cable
Audio Broad-
casting)
Non appli-
Antenne AM/FM
cable
Identification des broches
Vous pouvez utiliser ce schéma et ce tableau de brochage pour
créer un faisceau de câbles pour cet appareil.
GUID-CC336624-E7C5-4032-A89F-21856EBB8B87 v4
Remarques
Mini jack mono 3,5 mm
pour micro mains libres
(inclus)
Connecteur RCA vidéo
composite
Connecteurs RCA droite,
gauche et basses
Les faisceaux de câbles
de sont pas inclus. Voir
(Identification des broches,
page
1) pour en savoir
plus sur le brochage.
Connecteurs RCA droite,
gauche et basses
gauche
Connecteurs RCA droite,
gauche et basses
Connecteurs RCA droite et
gauche
Connecteurs RCA droite,
gauche et basses
Utilisable uniquement par
le fabricant
Uniquement compatible
avec les appareils USB
basse tension (<500 mA)
Charge et connecte les
smartphones et appareils
USB pris en charge
Permet la connexion d'une
télécommande filaire NRX
à l'aide d'un adaptateur
(vendu séparément)
Réservé à l'intégration du
véhicule
Permet la connexion d'un
module DAB FUSION
®
compatible et d'une
antenne
Permet de se connecter à
l'antenne du véhicule.
L'adaptateur inclus peut
être requis.
