Étape 3 : Installation des supports verticaux pour
téléviseur - Option 1 : instructions de montage pour un
téléviseur à dos plat
1

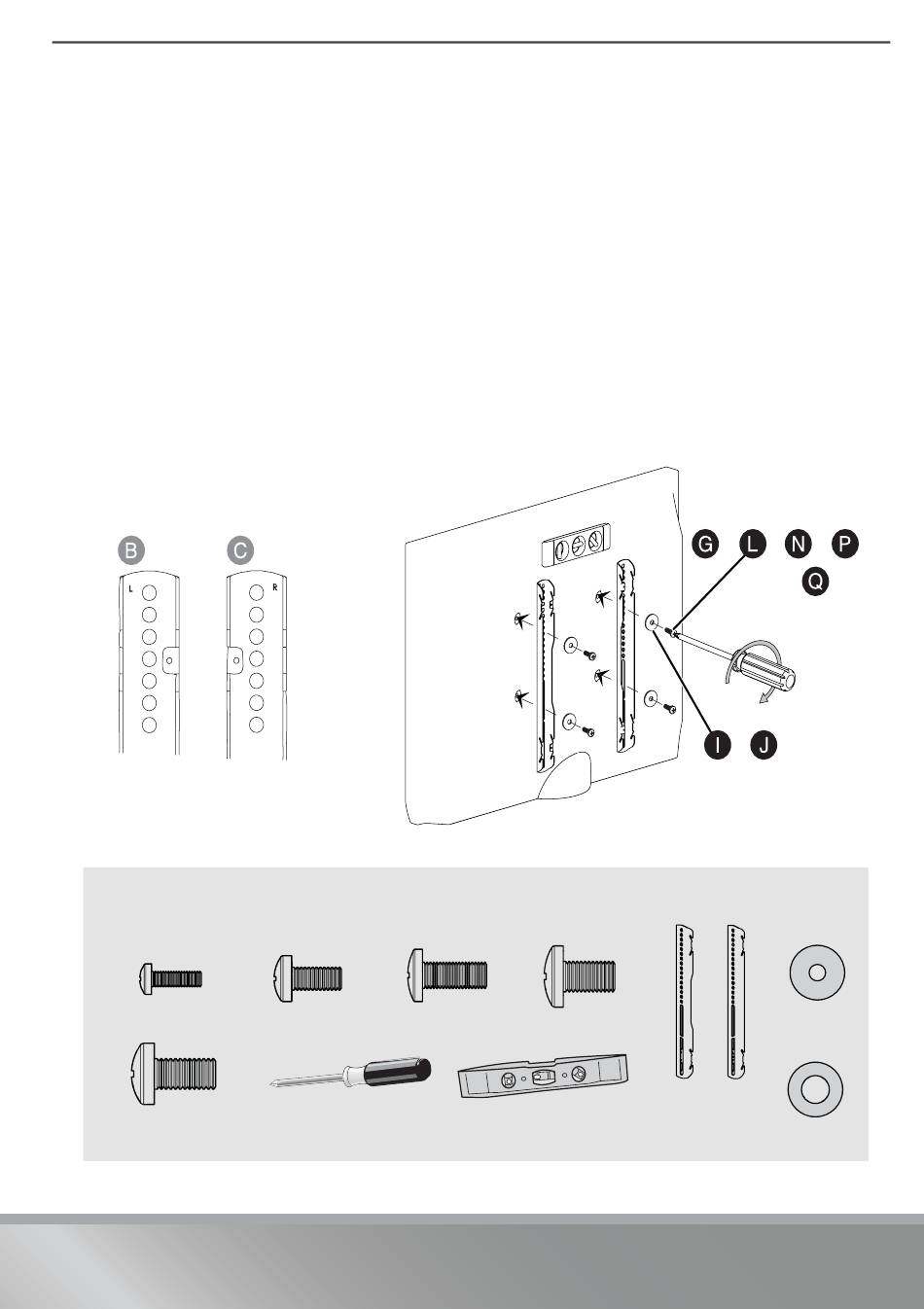

Centrer les supports verticalement au dos du téléviseur, puis aligner les trous
repérés sur le support vertical droit pour téléviseur (B) et sur le support vertical
gauche pour téléviseur (C) avec les trous de vis au dos du téléviseur. Le support
droit a le repère « R » et le support gauche a le repère « L ». Vérifier que les
supports sont de niveau.
2
Placer les rondelles M4/M5 (I) ou M6/M8 (J) sur les trous des supports du
téléviseur qui s'alignent avec les trous pour vis au dos du téléviseur, puis insérer
les vis M4 (G), M5 (L), M6 (N) ou M8 (P ou Q) dans les rondelles.
3
Serrer les vis jusqu'à ce qu'elles soient fermement contre le support du
téléviseur. Ne pas trop serrer les vis.
Sont également nécessaires
ou
G (4)
ou
Tournevis cruciforme
Q (4)
Besoin d'assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
SUPPORT DE MONTAGE MURAL POUR TÉLÉVISEUR
ou
N (4)
L (4)
ou
P (4)
Supports pour
Niveau
téléviseur (B et C)
OR
OR
OR
OR
OR
I (4)
ou
J (4)
7
