- Page 1 Notice technique Alimentations chargeurs en coffret métal www.izyx-systems.com NTFR-PSX-170401-B...
- Page 2 1. PRECAUTIONS DE MISE EN OEUVRE ET CONSIGNES DE SECURITE ATTENTION ! L’installation de ces produits doit impérativement être réalisée par un professionnel qualifié en installations électriques. Ces produits nécessitent un raccordement au courant fort, qui présente un risque d’électrocution pouvant aller jusqu’à des blessures mortelles. •...
- Page 3 Déconnexion automatique batterie(s) seuil bas à 9.5-10 V DC environ Contact d’autoprotection Autoprotection à l’ouverture (Réf. PSXU-TS en option) Contact inverseur (CO/NO/NF) - Max. 250 V AC / 5 A PSX100-121.5 PSX100-1203 PSX200-1205 Courant / Puissance de sortie 1.5 A / 18 W...

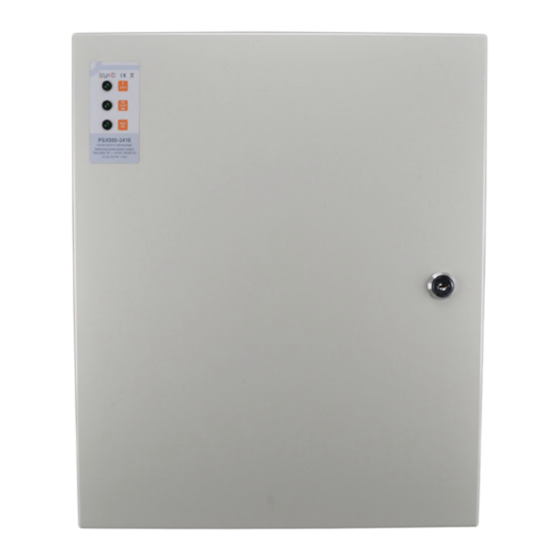

- Page 4 Versions 24 V DC Coffret Métallique à portillon avec fermeture par serrure à clé Technologie Alimentation à découpage Tension d’alimentation 100-240 V AC ~ / 50-60 Hz Tension de sortie 27,6 V DC > 82 % / < 150 mVpp (PSX300-241.5 & PSX300-242.5) Rendement / Ondulation résiduelle >...
- Page 5 Versions 48 V DC Coffret Métallique à portillon avec fermeture par serrure à clé Technologie Alimentation à découpage Tension d’alimentation 100-240 V AC ~ / 50-60 Hz Tension de sortie 55,2 V DC Rendement / Ondulation résiduelle > 82 % / < 120 mVpp Courant additionnel 0.5 A / 24 W (dédié...
- Page 6 Après suppression du défaut, l’alimentation redémarre après application de la procédure de redémarrage indiquée ci-dessous. Procédure de redémarrage après correction du défaut Surcharge Surtension Court-circuit Surtempérature RÉFÉRENCE PSX100-121.5 PSX100-1203 PSX200-1205 PSX300-241.5 PSX300-242.5 PSX500-1210 PSX600-1210 PSX400-2405 PSX700-482.5...
- Page 7 SCHEMAS DE RACCORDEMENT SCHEMAS DE RACCORDEMENT 6. SCHEMAS DE RACCORDEMENT PSX100-121.5, PSX100-1203 & PSX200-1205 PSX100-121.5, PSX100-1203 & PSX200-1205 PSX100-121.5 PSX100-1203 PSX200-1205 PSX300-241.5 & PSX300-242.5 PSX300-241.5 & PSX300-242.5 PSX300-241.5 PSX300-242.5 Fusible Fusible Entrée secteur Entrée secteur Carte reports défauts DC OUT Carte reports défauts...
- Page 8 PSX500-1210, PSX600-1210 & PSX600-1220 PSX500-1210 PSX600-1210 PSX600-1220 PSX500-1210, PSX600-1210 & PSX600-1220 PSX400-2405, PSX500-2410 & PSX600-2410 PSX400-2405 PSX500-2410 PSX600-2410 PSX400-2405, PSX500-2410 & PSX600-2410 PSX700-482.5 PSX700-4805 PSX700-482.5 & PSX700-4805 PSX700-482.5 & PSX700-4805 Fusible Entrée secteur Fusible Entrée secteur Carte reports défauts DC OUT ENTREE SECTEUR Réf.
