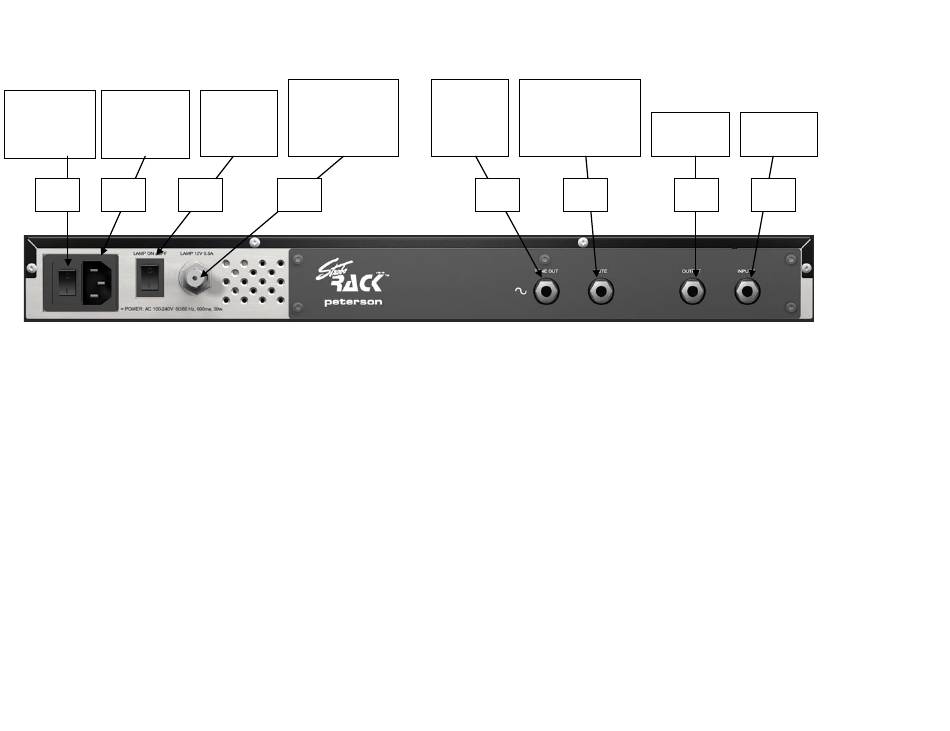

Caractéristiques du panneau arrière du StroboRack
Alimentation
Alimentation
CA MARCHE/
CA ENTREE
ARRÊT
H
I
J
H. Interrupteur CA – interrupteur à bascule.
I. Prise de fusible de puissance CA à vis – montée sur le châssis.
J. Interrupteur de lampe à bascule marche/arrêt - monté sur le châssis.
K. Prise BNC 12V - montée sur le châssis pour l'allumage de la lampe à col-de-cygne.
L. Sortie mono – jack en métal de 6mm(¼ po) monté sur le châssis sur le panneau arrière du StroboRack pour une sortie de tonalité de référence audio.
M. Prise 6mm(¼ po) TS* - coupe le son avec une simple pédale TS*.
L. Sortie mono – jack en métal de 6mm(¼ po) monté sur le châssis sur le panneau arrière du StroboRack. Il s'agit du jack de sortie audio.
O. Jack d'entrée mono – jack de 6mm(¼ po) en métal monté sur le châssis. Actif à moins que l'entrée A ne soit engagée ; elle l'emporte sur cette entrée jack.
8
Prise lampe col-
Interr.
de-cygne - BNC
lampe
MARCHE/A
RRET
K
TM
:
Sortie
Entrée pédale de
tonalité
coupure TS
(Tonalités
audio)
L
M
Sortie TS
Entree TS
N
O
