C. Montage:
L'antenne AN-EX V2 peut se fixer sur un mur ou sur un mat en extérieur.
ATTENTION : Emboîtez le support orientable sur le téton situé à l'arrière de l'antenne.
a. Fixation murale :
ATTENTION :
Si vous souhaitez accrocher l'antenne sur un mur, choisissez un mur dirigé vers l'émetteur TNT en observant
l'orientation des antennes du type 'râteaux' dans votre zone d'habitation, ou procédez à des essais avant la fixation
définitive en effectuant la recherche des chaînes sur votre TV ou votre récepteur TNT (voir chapitre Positionnement) .
Rendez-vous sur le site internet
habitation.

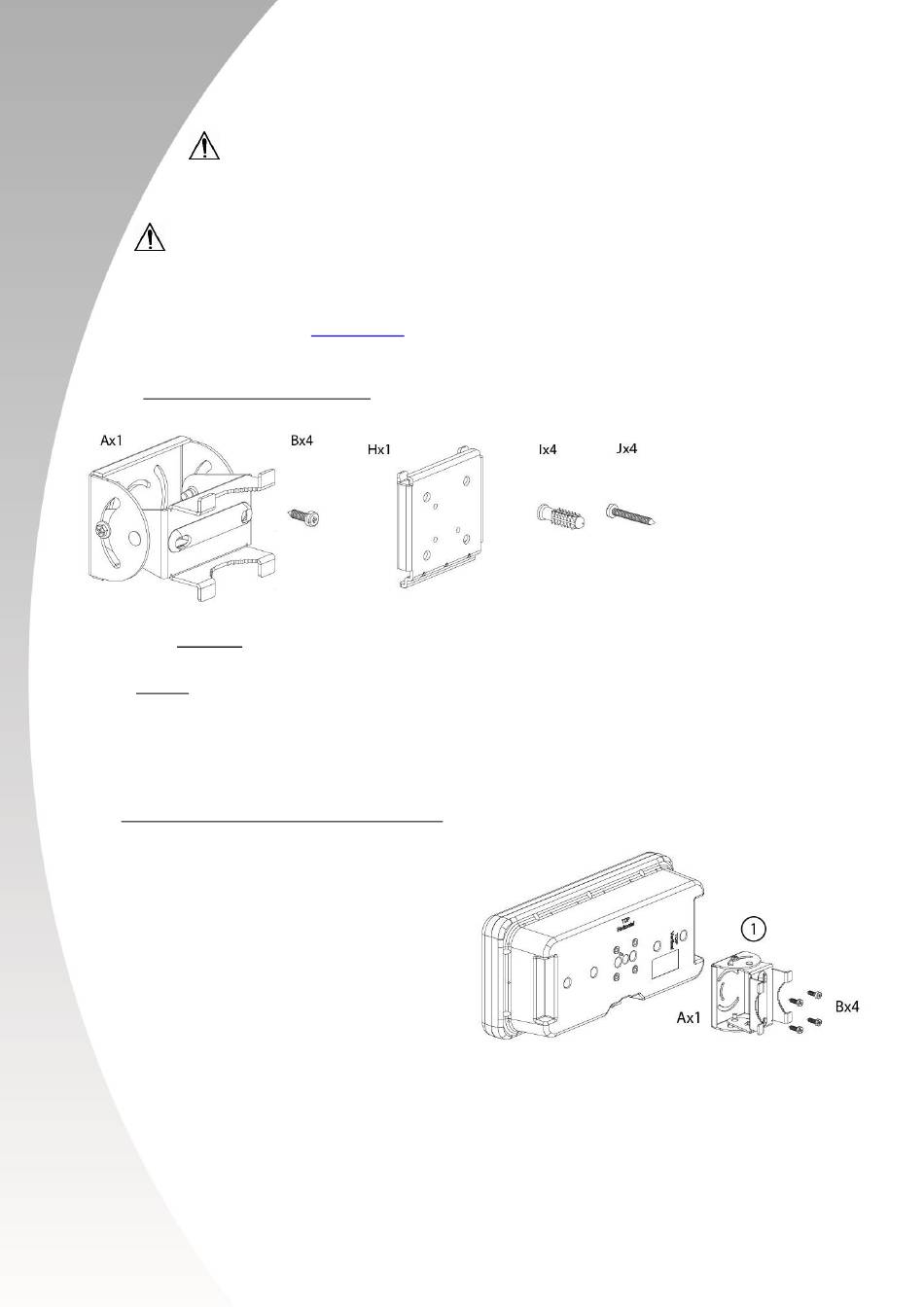

i. Pièces nécessaires au montage:
ii.

Montage :

Conseils : Vérifiez d'abord que votre niveau et qualité de réception des chaînes TNT est convenable avant de
fixer définitivement l'antenne sur un mur. Variez la position de l'antenne entre Horizontale (de haut en bas) et
Verticale (de gauche à droite). Pour cela, fixez le support orientable A avec seulement 2 vis B dans les trous et le
téton de l'antenne dans la rainure. Ensuite, faîtes pivoter l'antenne. Regardez sur votre TV le niveau de qualité et
de signal en fonction de la position de l'antenne. Conservez la meilleure qualité de réception.
Montage avec positon Horizontale de l'antenne :
1) Placez l'antenne
horizontale. Placez le support orientable A en
position verticale. Placez
orientable A contre l'antenne : utilisez le
téton (se trouve sur l'antenne) pour placer le
support orientable A dans la bonne position.
Les 4 trous doivent apparaitre. Insérer les 4
vis B dans le support orientable A et dans les
4 trous.
Fixez les vis B sur l'antenne AN-EX V2 à l'aide
d'un tournevis ou d'une petite visseuse
électrique (attention il n'y a pas de filetage
dans les
2) Pré-percé le mur selon l'axe et
l'écartement des trous de la plaque support
H. Utilisez la plaque support comme calque.
www.tnttest.org pour prendre connaissance de l'émetteur TNT le plus proche de votre
en position
le support
perçages).
3
 1x support
orientable A
 4x vis cruciformes B
 1x plaque de
support H
 4x chevilles I
 4x vis murales J
