Volume d'air évacué et baisse de pression
Pour que TS 93 E fonctionne correctement, le conduit de ven-
tilation devrait être conçu dans le but d'obtenir un débit d'air
sortant de l'armoire d'environ 300 m³/h. Lorsqu'une armoire est
installée sur un système de conduit existant, cette dernière doit
être étalonnée en vue d'optimiser le débit d'air.
Pour obtenir ce débit d'air, la baisse de pression ne doit pas
dépasser 260 Pa. Un débit d'air de 300 m³/h et un diamètre de
tuyau de 160 mm, correspond à un conduit de ventilation droit
et lisse de 170 m.
Estimation de la baisse de pression
La contre-pression dans le conduit de ventilation peut être me-
surée à l'aide d'un pressiomètre. Le point de mesure devrait
être placé vers la sortie d'évacuation des armoires.
Pour évaluer la baisse de pression sans appareil, nous vous
conseillons de :
•
Identifier les composants d'entrée du conduit de ventilation
dans le sens de l'air.
•
Vérifier la partie de la chute de pression de chaque compo-
sant sur le tableau.
•
Calculer le volume total de la baisse de pression en ajoutant
chaque partie de cette dernière.

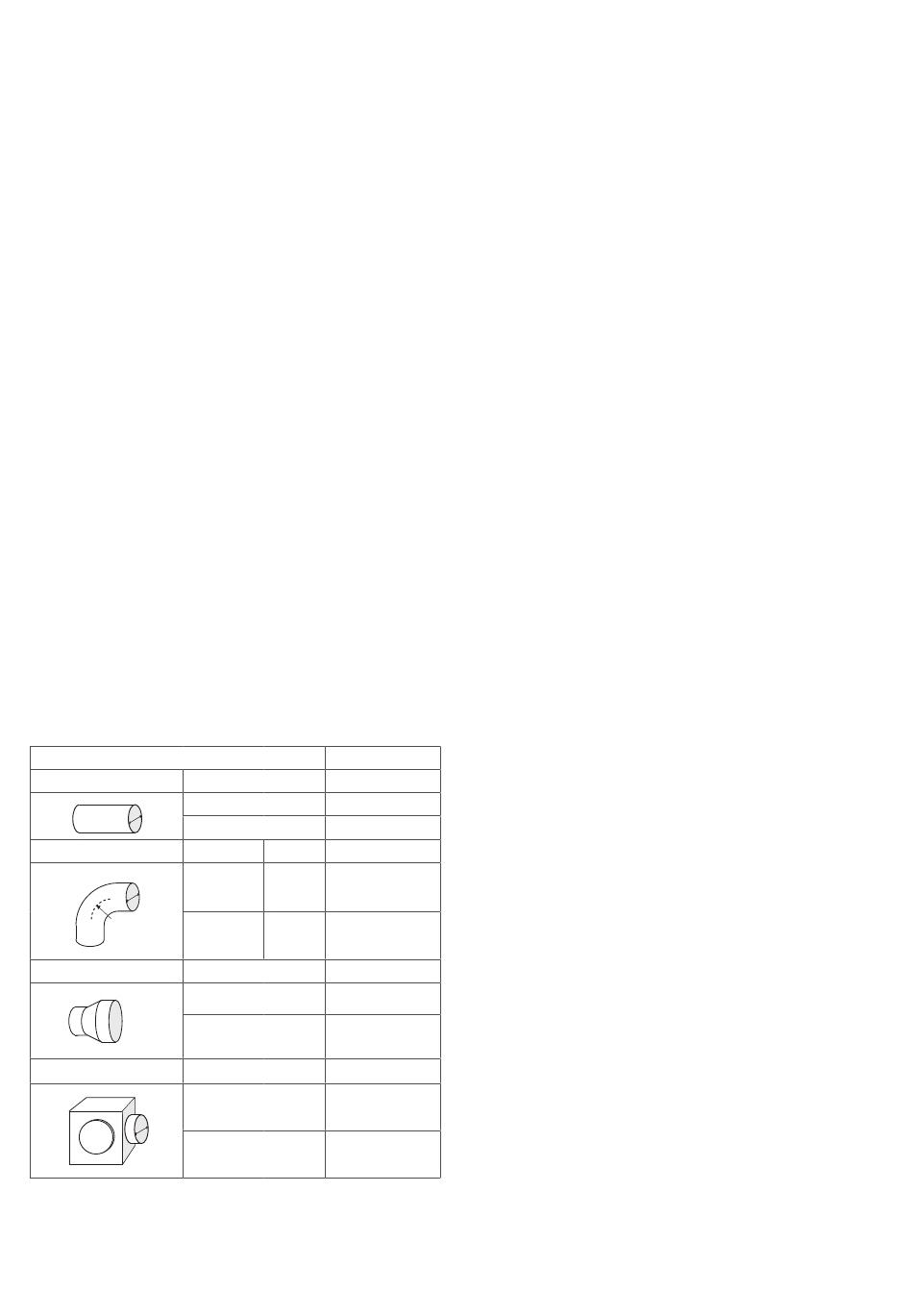

Le tableau présente les composants les plus communs dans
un système de ventilation. Les informations sont à considérer
comme des données approximatives. Pour plus d'informations,
veuillez contacter le fabricant des pièces du système. Veuillez
noter que les données dans ce tableau se basent sur un débit
d'air de 300 m³/h.
Composant
Conduit circulaire
ø, mm
125
Ø
160
Ø
Tuyau coudé 90º
ø, mm
Ø
Ø
125
r
Ø
r
160
Ø
r
Réduction
Transition, mm
125 à 160
160 à 125
Échangeur d'air
ø, mm
125
Ø
160
Exemple : Conduit de 10 m de long et 160 mm avec 3 courbes de tuyau, ce qui
donne une baisse de pression estimée à (10 x 1,5) + (3 x 4) = 27 Pa.
©PODAB 2018
Basse pression
Pa/m
4,5
1,5
r, mm
Pa/coude
125
10
160
4
Pa/réduction
4
17
Pa
11
12,5
Réduction de l'air sortant
Les fonctions des armoires et les programmes automatiques
sont optimisés pour le débit d'air recommandé de 300 m3/h. Si
la conception de la ventilation est pensée de sorte que le débit
d'air évacué dépasse 300 m3/h, l'évacuation peut être réduite
à l'aide d'un clapet.
Contactez un spécialiste de la ventilation pour trouver une solu-
tion plus adaptée
à votre ventilation.
24
