Notice technique VERSO – V2.0
p.14/16

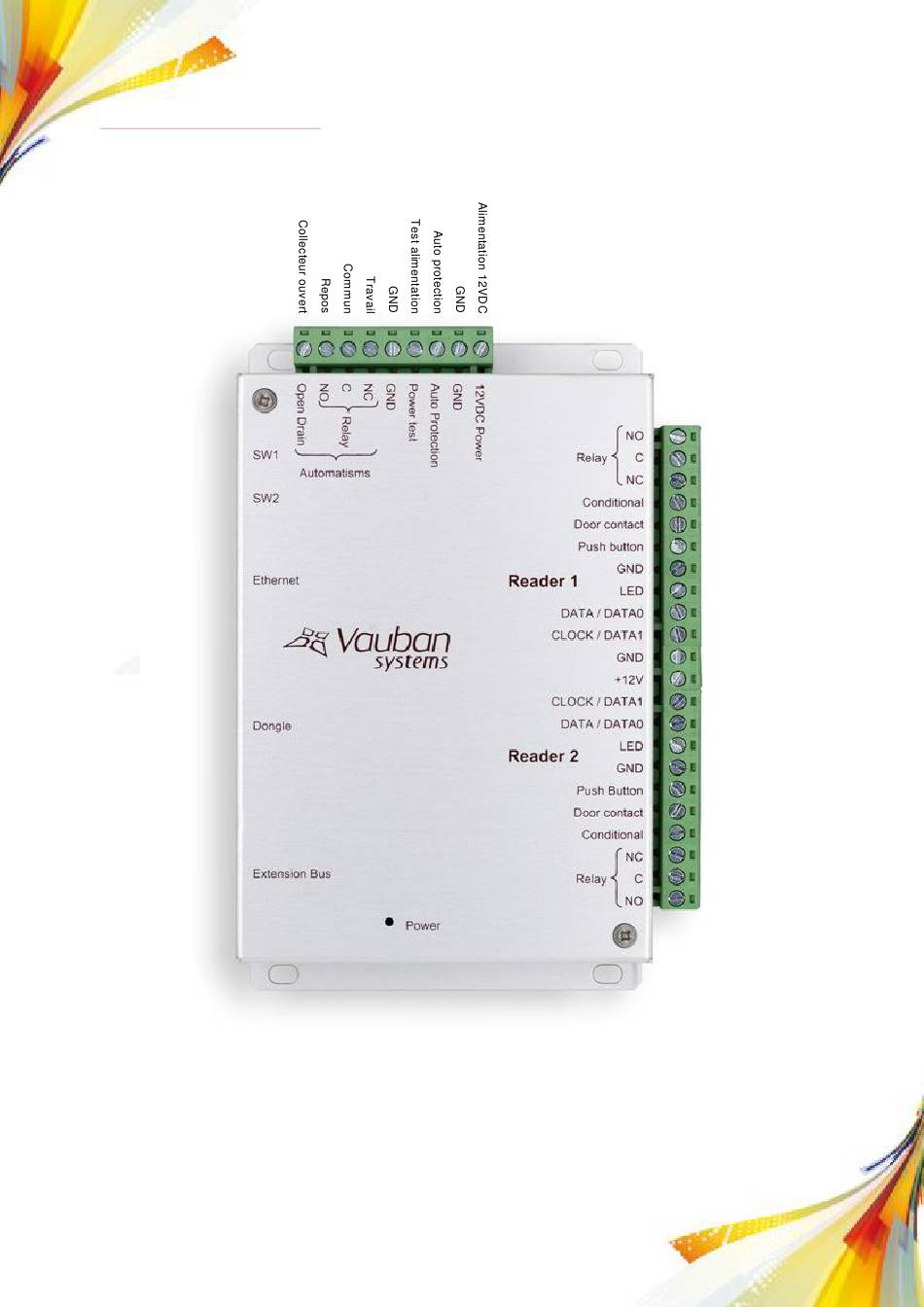

FONCTIONS DES BORNES

Travail
Switch reset 1 Commun
Repos
Switch reset 2
Entrée sous condition
Contact de porte
Bouton poussoir
GND
Réseau Ethernet
LED
DATA / DATA0
CLOCK / DATA1
GND
+12V
CLOCK / DATA1
Dongle
DATA / DATA0
LED
GND
Bouton poussoir
Contact de porte
Entrée sous condition
Bus d'extension
Repos
Commun
RS485
Travail
