Nussbaum 19180 Notice D'utilisation

Notice d'utilisation
1 Consignes de sécurité
1.1 Observer les directives
1.2 Utilisation par des personnes qualifiées
2 Utilisation
2.1 Régler les robinets pour l'exploitation normale
2.2 Régler la dureté de l'eau

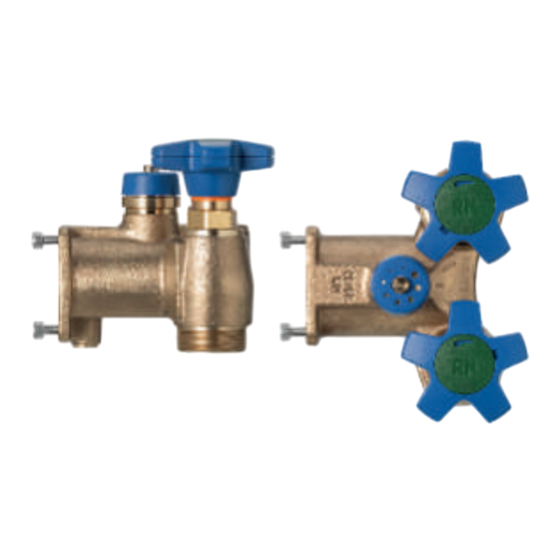

19180 - Garniture de raccordement pour adoucisseurs d'eau, sans raccords
19181 - Garniture de raccordement pour adoucisseurs d'eau, avec raccords à
écrou mobile Optifitt-Serra 92001
19185 - Garniture de raccordement pour adoucisseurs d'eau, sans boîtier de
raccordement
• Observer les dispositions de la directive W3 de la SSIGE.
• Seul un technicien sanitaire ayant sous la main la présente notice est habili-
té à changer le réglage de la garniture de raccordement.
Pour une exploitation normale, les deux robinets doivent être complètement ou-
verts. Autrement, il risque d'y avoir un apport d'eau brute indésirable.
S'assurer que le robinet de dérivation et le robinet d'arrêt sont ouverts dans
u
le sens contraire des aiguilles d'une montre, jusqu'à la butée.
Juste après avoir été adoucie, la dureté de l'eau s'élève à 0 °fH. Dans la garniture
de raccordement vient s'ajouter une quantité plus ou moins grande d'eau brute.
En fonction de la dureté effective de l'eau brute, la garniture de raccordement
doit être réglée différemment pour obtenir une dureté prédéfinie.
Dans le tableau suivant figurent des valeurs indicatives pour le réglage des garni-
tures de raccordement 19185, 19180 et 19181. Les valeurs effectives peuvent
varier. C'est pourquoi la dureté de l'eau doit être mesurée, le réglage devant être
rectifié au besoin.
Dureté prédéfinie
de l'eau
[°fH]
8
15
Tab. 1: Tableau des apports: valeurs indicatives pour le nombre de clics afin d'obte-
nir une eau à la dureté prédéfinie
1. Evaluer la dureté effective de l'eau. A cette fin, utiliser p. ex. le Nussbaum
set de mesure de dureté 19097.
2. Dans le tableau des apports plus haut figurent les nombres de clics néces-
saires pour régler l'apport d'eau brute (deux étapes plus loin) afin que la
dureté effective de l'eau atteigne la dureté prédéfinie recherchée. Un clic
correspond à ⅛ de rotation.
3. Après l'adoucisseur d'eau, ouvrir le point de soutirage jusqu'à obtention
d'un débit volumique de 5 à 10 l/min. Le débit volumique peut être relevé
sur la soupape de commande de l'adoucisseur d'eau Nussbaum.
Dureté effective de l'eau brute
[°fH]
25 30 35
28 21 15
36 32 24
40 45
14 12
21 19
1
