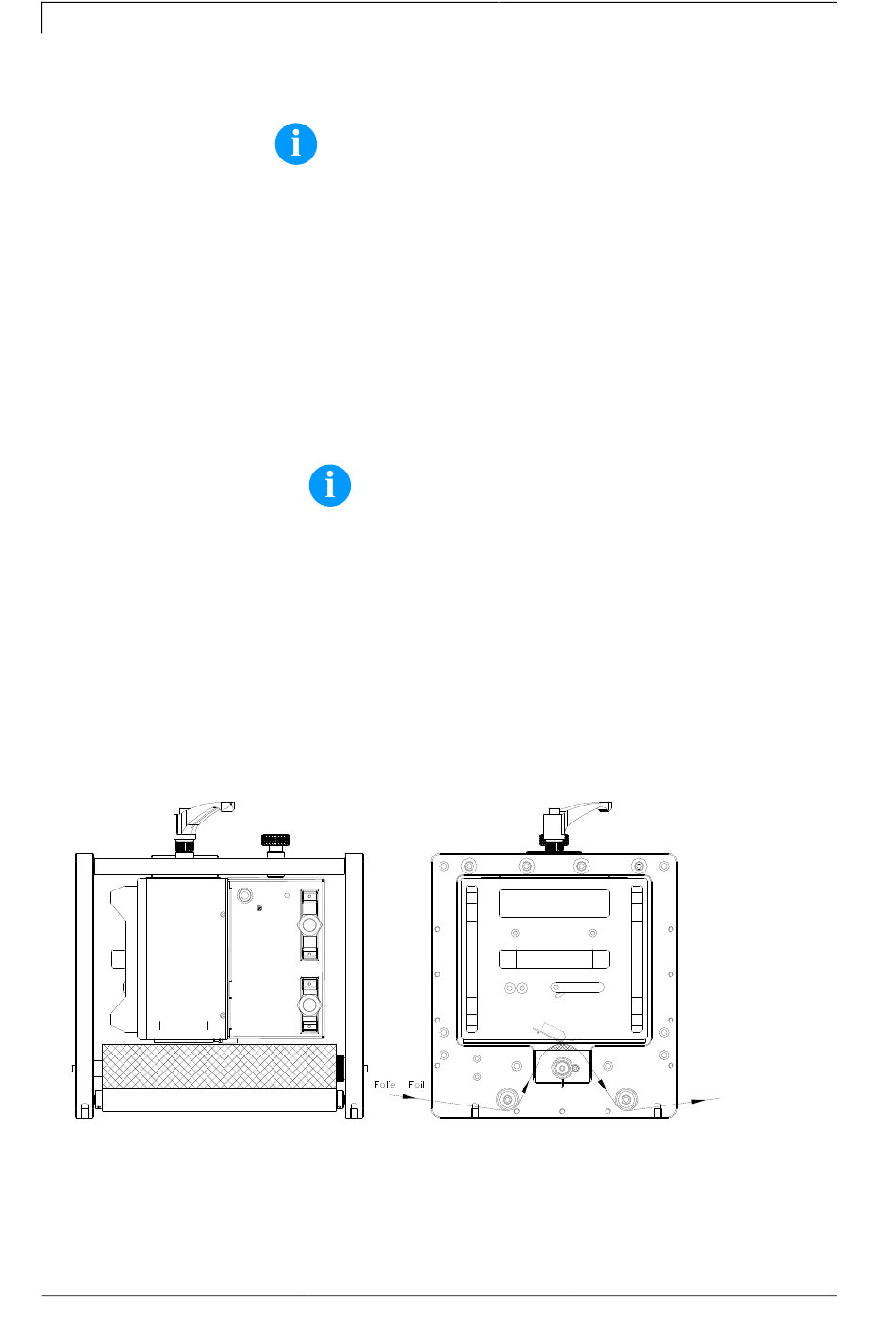

Installation et mise en marche
Installation avec
le cadre
Figure 12
Installation sans
le cadre
34
7.1 Installation de la mécanique aux machines
REMARQUE!
Les exigences de la norme EN 62368-1 concernant le carter de
protection anti-incendie ne sont pas remplies sur l'unité
d'impression ouverte, conditionné par la construction. Ceux-ci
doivent être garantis par l'installation dans la machine finale.
De dessous de cadre se trouvent respectivement deux filetages M8
qui servent à la fixation à la machine. En plus, des connecteurs
multifonctionnels sont livrés.
Noter les conditions suivantes:
•
Dans les filetages M8 on peut visser au maximum 10 mm.
•
La mécanique d'impression doit être installée avec une distance
de 2 ... 3 mm entre la tête d'impression et la plaque de contre-
pression.
HINWEIS!
Une distance de 2 mm est recommandée.
Une distance plus faible n'est pas possible sur base du
bord d'étanchéité au-dessous de la mécanique
d'impression, puisque celle-ci frotte contre la plaque de
contre-pression ou le rouleau de pression.
•
Les meilleures qualités d'impression sont atteintes pendant que la
silicone du rouleau de pression consiste d'une dureté d'environ
40° ... 50° Shore A et/ou l'élastomètre de la plaque de contre-
pression d'une dureté d'environ 60 ± 5 Shore A (Ra ≥ 3,2 mm).
•
Le rouleau de pression/la plaque de contre-pression doit être
installée parallèlement au mouvement linéaire de la tête.
Différences de parallélisme et cavités dans la surface de 0,2 mm
peuvent avoir pour conséquence une impression plus faible dans
ses positions.
Si vous utilisez la machine sans cadre, on peut fixer le bloc
d'impression directe de l'haut avec quatre vis M6.
La profondeur du trou pour les vis M6 peut avoir 6 mm au maximum
(position de la tête d'impression - voir illustration).
