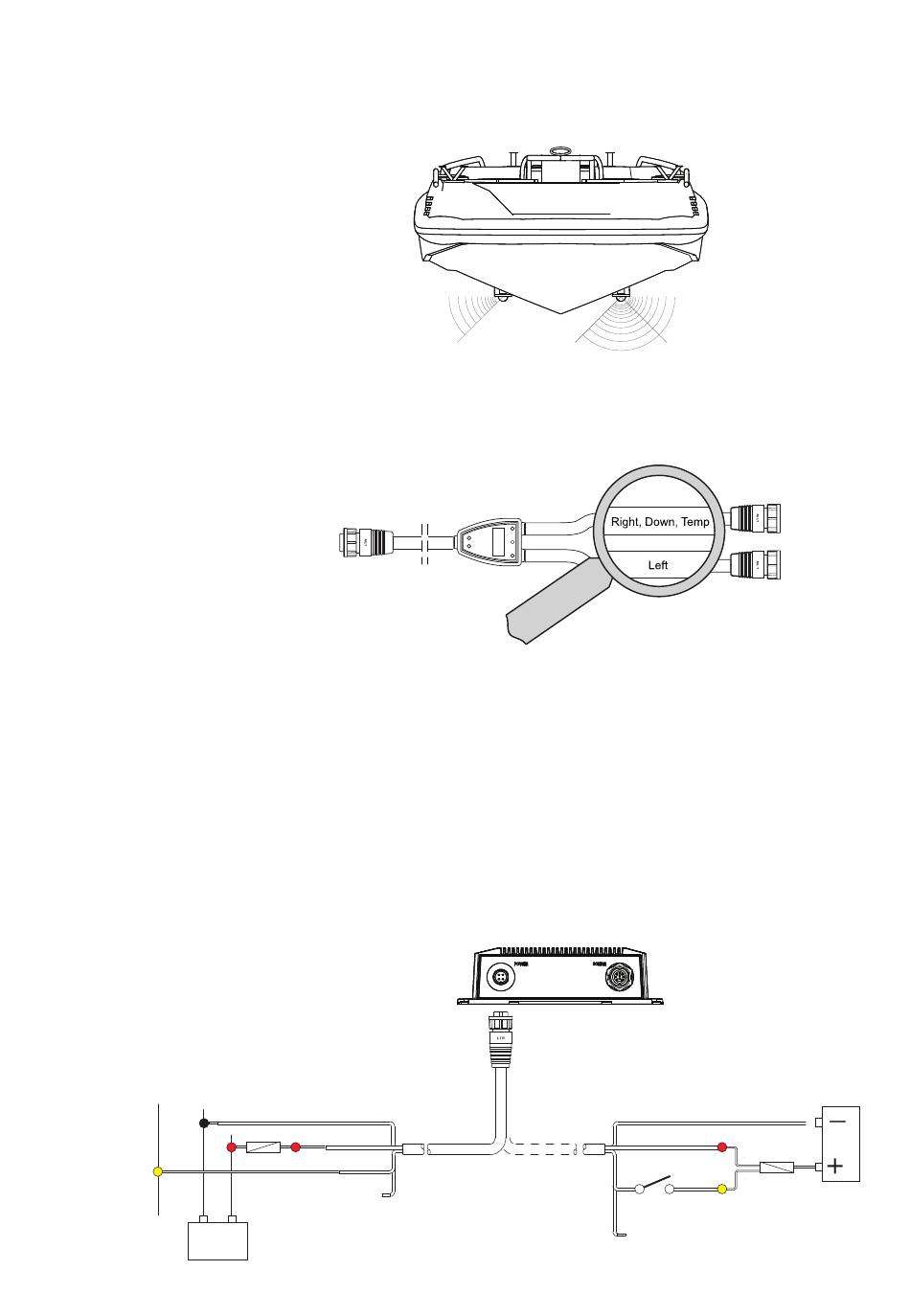

Connexion du transducteur
Le transducteur StructureScan se connecte au module grâce au câble
fourni avec le transducteur.
Sur les bateaux présentant un angle de carène important, vous pouvez
utiliser deux transducteurs StructureScan. Ils se connectent au module
à l'aide du câble en Y fourni en option.
Connectez les transducteurs en suivant les instructions indiquées sur
l'étiquette du câble en Y.
Branchement à la source d'alimentation
L'unité s'allume lorsqu'elle est reliée à l'alimentation.
Nous vous recommandons de connecter le module à la commande
d'alimentation réseau (A) et de définir votre unité comme maître du
contrôle d'alimentation.
L'unité peut également être alimentée directement à partir de la batterie
du navire (B).
Power
Control
bus
Fuse
_
+
12 V DC
Installation et câblage |
A
(1)
(3)
(4)
(2)
(no connect)
Installation de StructureScan HD
B
(1)
(3)
(4)
Switch
(2)
(no connect)
12 V DC
| 9
