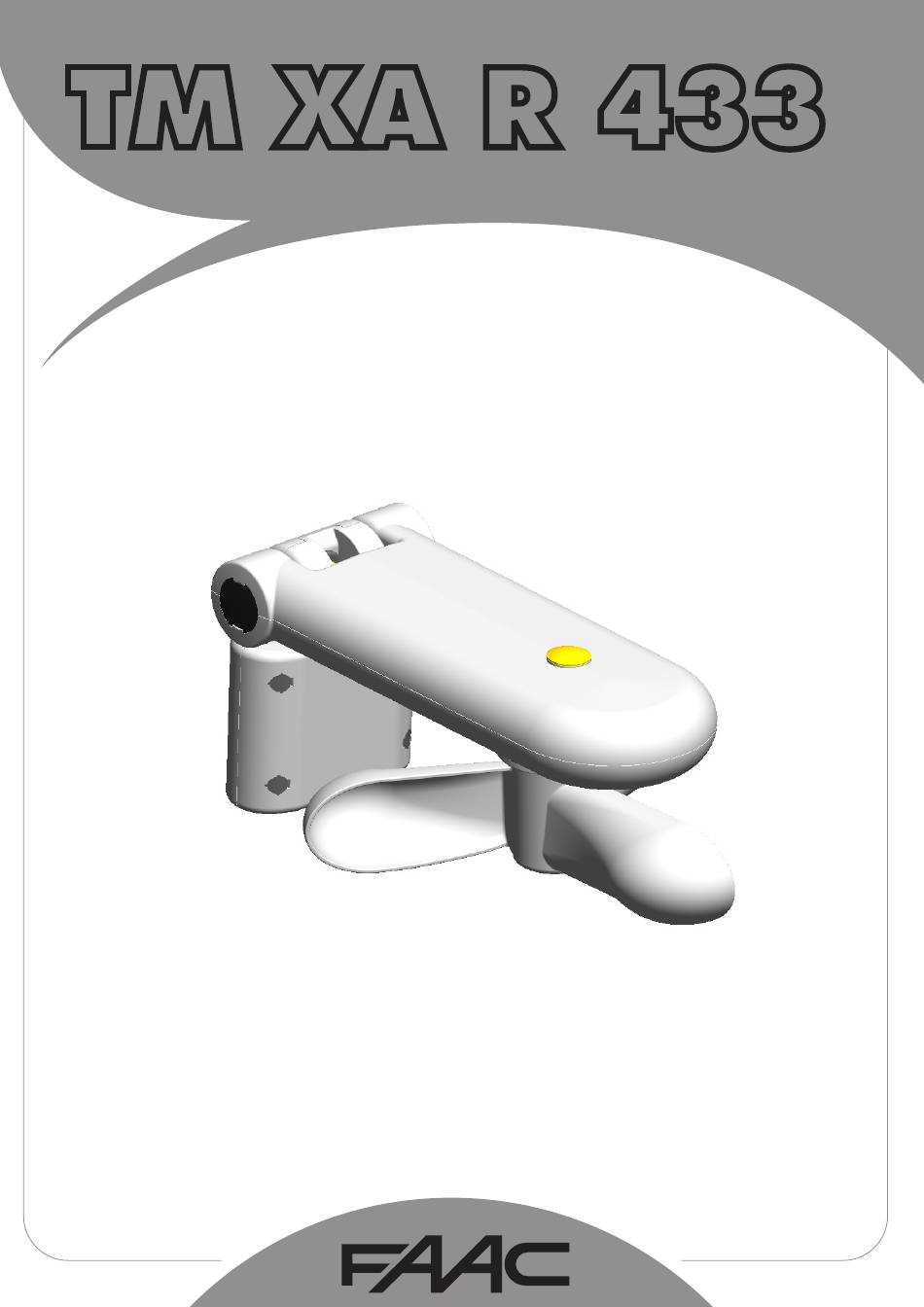

- Page 1 TM XA R 433...
- Page 2 7) Ne pas installer l’appareil dans une atmosphère explosive: la 1 8) Eloigner de la portée des enfants les radiocommandes ou tout présence de gaz ou de fumées inflammables constitue un autre générateur d’impulsions, pour éviter tout actionnement grave danger pour la sécurité. involontaire de l’automatisme. 8) FAAC n’est pas responsable du non-respect de la Bonne 1 9) Ne permettre le transit que lorsque l’automatisme est à l’arrêt. Technique dans la construction des fermetures à motoriser, ni 2 0) L’Utilisateur doit s’abstenir de faire toute tentative de réparation des déformations qui pourraient intervenir lors de l’utilisation. pour remédier à un défaut, et demander uniquement 9) Couper l’alimentation électrique avant toute intervention sur l’intervention d’un personnel qualifié.

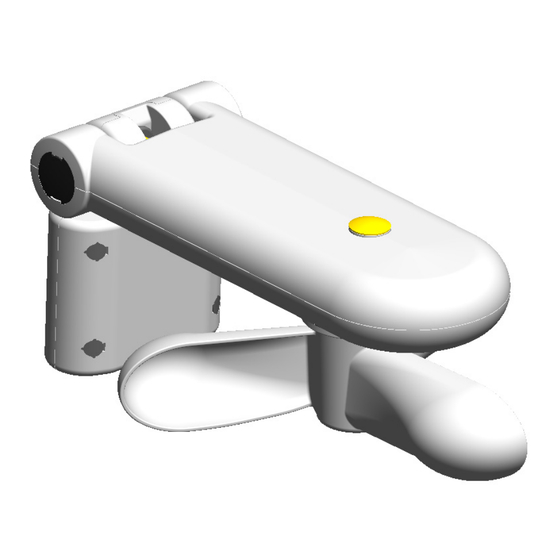

- Page 3 TM XA R 433 (ANÉMOMÈTRE RADIO AVEC CAPTEUR SOLEIL) 1 DESCRIPTION ET DIMENSIONS 230 V Cotes en mm Alimentation 50/60 Hz Puissance absorbée 1.4 W Fréquence de transmission 433.72 Mhz Sensibilité capteur soleil 0,200 ÷ 50 Klux Sensibilité capteur vent 5 ÷ 60 Km/h Température d’utilisation -20 ÷ +55 °C...
- Page 4 2.1 FIXATION STANDARD Fig.3 1) Enlever les deux caches latéraux (Fig. 4 réf. a ) 2) Enlever le couvercle frontal après avoir extrait les quatre caches et les vis (Fig. 5 réf. b ) 3) Déplacer le câble de l’anémomètre de manière à libérer le trou de fixation. (Fig. 5 réf. c) 4) Réaliser dans le mur les trois trous de fixation de l’anémomètre au niveau des trous de ce dernier (Fig. 5 réf. d ). 5) Fixer l’anémomètre contre le mur avec les vis et/ou les chevilles spécifiques. Fig.4 Fig.5 6) Repositionner le câble de l’anémomètre dans son logement (Fig. 6 réf. e ) 7) Percer le passe-câble de façon adéquate (Fig. 6 réf. f ), et à travers ce trou, amener le câble d’alimentation vers les bornes de l’anémomètre (Fig. 6 réf. g ) 8) Repositionner le serre-câble en caoutchouc dans son logement, avec la plus grande attention (Fig. 6 réf. h ) 9) Monter le dispositif de blocage du câble fourni 10) Tourner l’anémomètre pour l’orienter à souhait (Fig. 4 réf. i ) 11) Serrer les deux vis de fixation latérales et monter les caches (Fig. 4 réf. j )
- Page 5 POSITIONNER 230 V ~ CORRECTEMENT LE SERRE-CÂBLE EN CAOUTCHOUC Fig.6 2.2 FIXATION ALTERNATIVE Fig.7 1) D’après la figure 8 réf. a, enlever les caches et dévisser complètement les vis de fixation. 2) Tourner la pièce b fig. 8 vers le haut, en maintenant les quatre vis de fermeture du couvercle tournées vers le capteur soleil. 3) Réunir les deux parties de l’anémomètre, choisir l’orientation souhaitée, et assembler les deux vis de fixation sans les serrer complètement (Fig. 9 réf. c ). 4) Enlever le couvercle de protection (Fig.9 réf. e ). 5) Déplacer le câble de l’anémomètre de manière à libérer les trois trous de fixation (Fig. 10 réf. f ). 6) Réaliser dans le mur les trous de fixation de l’anémomètre au niveau des trous de ce dernier. (Fig. 10 réf. g ) 7) Fixer l’anémomètre contre le mur avec les vis et/ou les chevilles spécifiques. 8) Repositionner le câble de l’anémomètre dans son logement 9) Percer le passe-câble de façon adéquate, et à travers ce trou, amener le câble d’alimentation vers les bornes de l’anémomètre (Fig. 11 réf. h ) 10) En faisant particulièrement attention, repositionner le serre-câble en caoutchouc dans son logement. (Fig. 11 réf. i ) 11) Monter le dispositif de blocage du câble fourni 12) Tourner l’anémomètre en l’orientant à souhait 13) Serrer les deux vis de fixation latérales et monter les caches.
- Page 6 Fig.8 Fig.9 Fig.10...
- Page 7 230 V ~ POSITIONNER CORRECTEMENT LE SERRE-CÂBLE EN CAOUTCHOUC Fig.11 3 MÉMORISATION DE L’ANÉMOMÈTRE SUR LE MOTEUR 1) Mettre le moteur sous tension. 2) Sur une télécommande déjà mémorisée, dans un délai de 10 secondes, appuyer sur la touche de programmation pendant 2 secondes. 3) Dans un délai de 5 secondes sur la même télécommande, appuyer sur la touche STOP/POSITION PRÉFÉRÉE 4) Dans un délai de 5 secondes, appuyer simultanément sur les deux touches de test de l’anémomètre à ajouter. (L’anémomètre doit être sous tension) 5) Pour confirmer la mémorisation, le moteur effectue deux mouvements brefs dans les deux sens. 6) Appuyer sur l’un des deux boutons de TEST pour vérifier la montée du volet roulant (pour réaliser le TEST, il faut avoir réglé les fins de course). 2 SECONDES DANS UN DÉLAI D A N S U N DE 5 SECONDES DÉLAI DE 10 SECONDES DANS UN DÉLAI DE 5 SECONDES...
- Page 8 APPUYER SUR L’UN DES DEUX BOUTONS DE TEST DE COMMUNICATION RADIO (Ils ont la même fonction) RIDEAU OUVERT 4 FONCTIONNEMENT DANS LA MODALITÉ STANDARD (sélection d’usine) L’anémomètre commande la montée du volet roulant en présence de vent fort ou de faible intensité lumineuse, et la descente en cas d’augmentation de la lumière (s’il y a du vent, la descente est inhibée). Après l’intervention du capteur vent, le moteur n’accepte aucune commande pendant 15 minutes. A l’échéance de ce time out, en l’absence de vent et en présence de lumière, l’anémomètre commande de nouveau une descente du volet roulant.
- Page 9 4.2 RÉGLAGE DU CAPTEUR VENT AU BOUT DE 15 MINUTES Fig.20 Lorsqu’on tourne le trimmer en sens horaire, il faut un vent plus intense pour commander une montée du volet roulant. Une fois que le vent se calme et en présence de lumière, le volet roulant descend. AU BOUT DE 15 MINUTES Fig.21...
- Page 10 APPUYER SUR L’UN DES DEUX BOUTONS DE TEST DE COMMUNICATION RADIO (Ils ont la même fonction) VOLET ROULANT FERMÉ VOLET ROULANT OUVERT 5.1 FONCTIONNEMENT Boutons de test de la communication radio. En appuyant sur un bouton quelconque, on commande une montée du volet roulant, en en vérifiant la communication avec le moteur qui y est associé.
- Page 11 5.3 RÉGLAGE DU CAPTEUR VENT AU BOUT DE 15 MINUTES Fig.25 Lorsqu’on tourne le trimmer en sens horaire, il faut un vent plus intense pour commander une montée du volet roulant. Une fois que le vent se calme et en présence de lumière, le volet roulant descend. AU BOUT DE 15 MINUTES Fig.26...
