Disque de recherche
Disque de recherche
superficiel
General
Batterie
Disque de recherche
Boite de contrôle
profondeurs
électronique
Casques

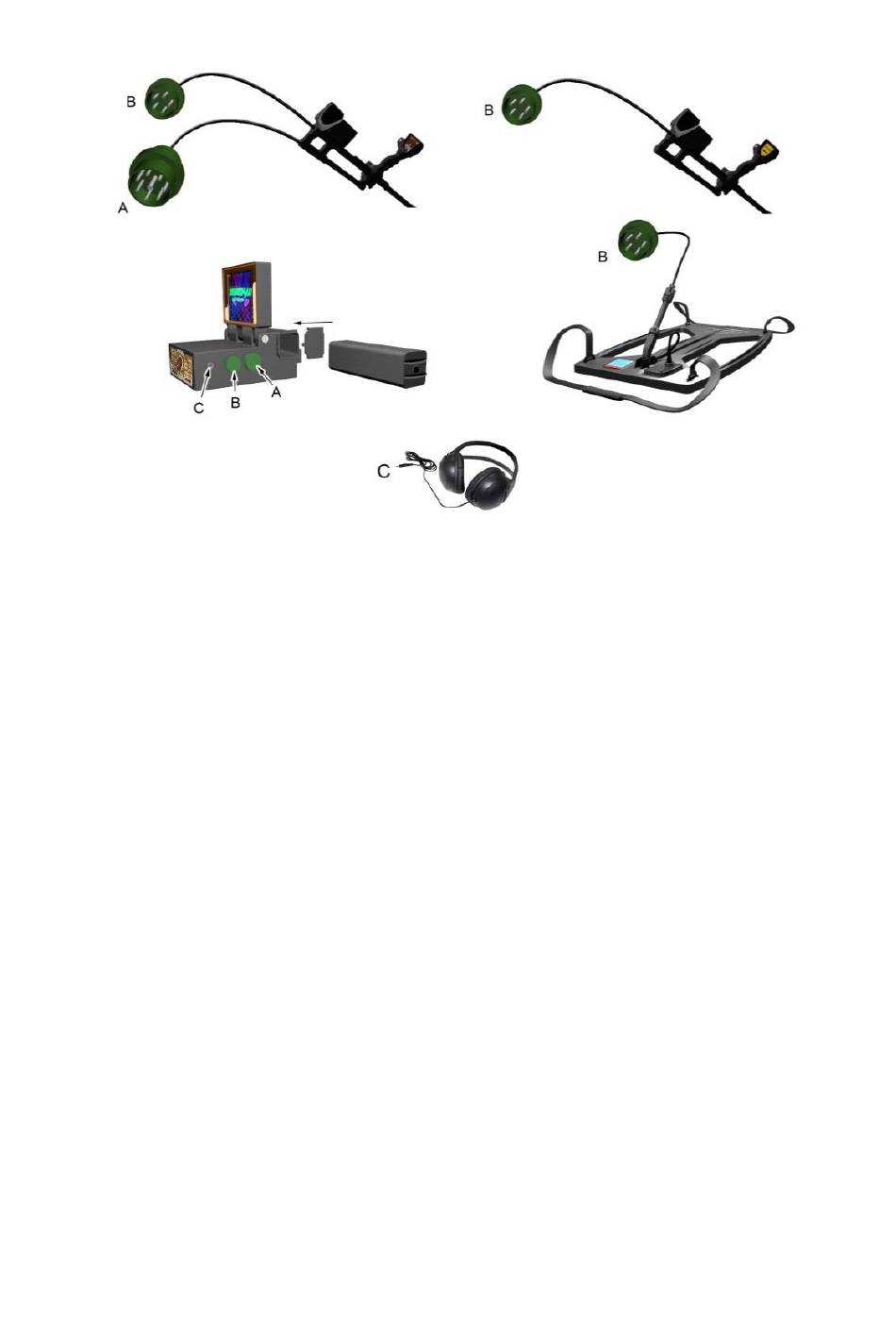

CONNEXION DE DISQUE DE RECHERCHE
Transmet les données reçues à partir de disque de recherche à la zone du système
électronique. La fiche 5 "B", représenté sur la figure ci-dessus, est connecté à la prise "B"
dans la boîte du système.
CONNEXION DE MANETTE
La manette transmet les données reçues à la boîte électronique du système. La fiche 8
"A", représenté sur la figure ci-dessus, est connectée à la prise "A" dans la boîte du
système.
CONNEXION DE CASQUE
Permet le signal son à commuter à partir de haut-parleur externe pour le casque. Le
bouchon "C" représenté sur la figure de la page précédente est connecté à la prise "C"
sur la boîte du système.
CONNEXION DE LA BATTERIE
La batterie, indiquée dans la page précédente, se trouve dans le sens de la flèche dans la
zone Système et le couvercle du compartiment de la batterie est fermé. La batterie est
placé de manière que les pôles de la batterie est en contact avec les ressorts montés
dans le compartiment de la batterie.
10
