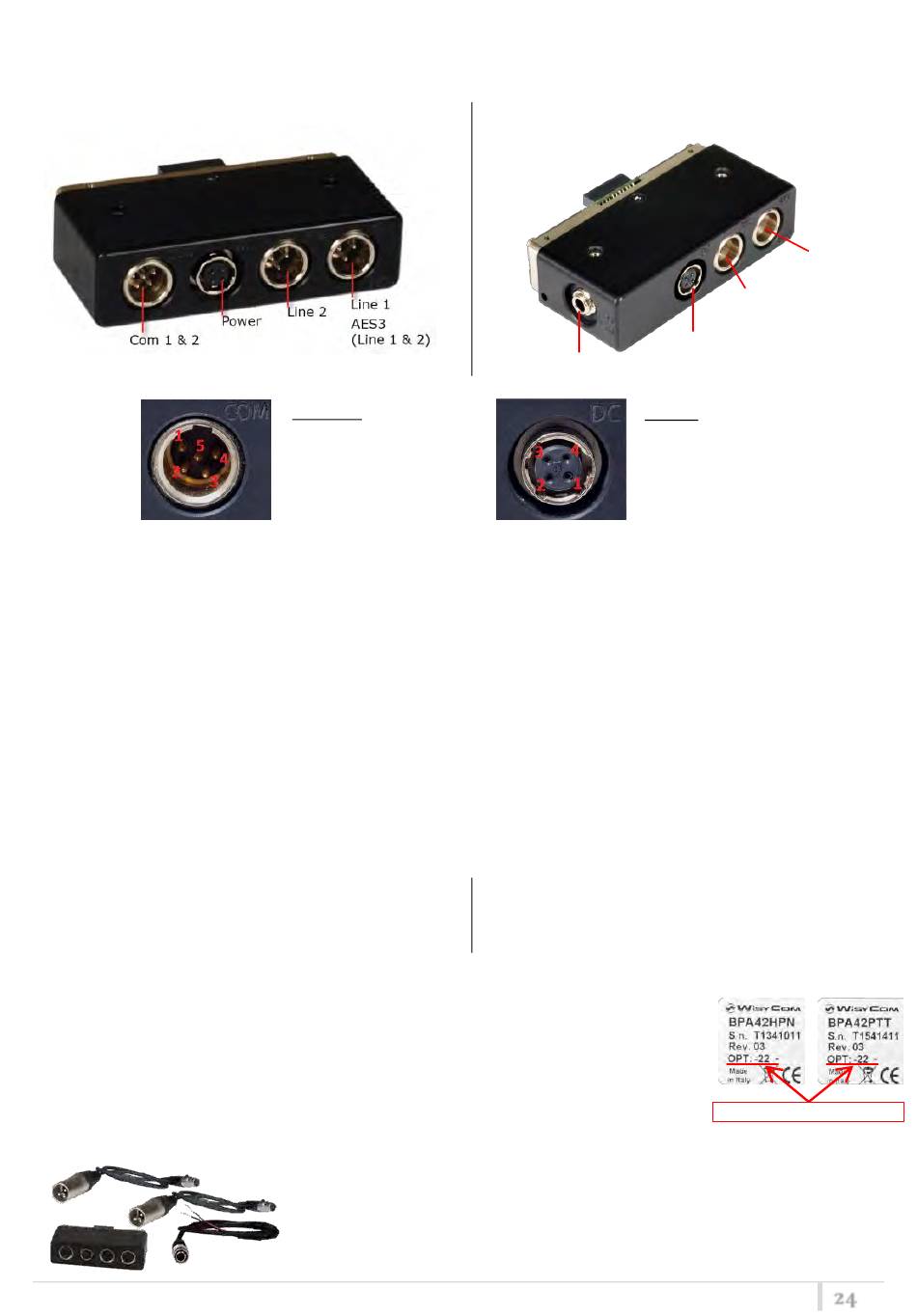

Les Stand Alone BPA42-PTT, BPA42-HPN et BPA42BAG fournissent les connexions suivantes :
BPA42-PTT: Stand alone socket
Analogue Audio Output (Line 1 & 2)
• Audio line-output 1 & 2 : électroniquement symétrique sur deux mini XLR 3 pin connecteur male
• Audio line-output level : électroniquement symétrique sur deux mini XLR 3 pin connecteur male
et +6 dBu (nominal) et MAX +12 dBu (peak deviation)
• Audio line-output imped. : ≤ 200 ohm.
Digital Audio Output AES3
• Digital line-output 1 & 2 : électroniquement symétrique sur un mini XLR 3 pin connecteur male
• Digital line-output : AES3 @ 48 kHz
DC power supply (connecteur Hirose HR10A-F)
• pin 1 = ground
• pin 4 = +Vdc
Push to Talk (PTT) Audio Output (Com)
• PTT line-output 1 & 2 : electronically balanced
on a 5 pin mini-XLR Male connector
Avec la prise autonome BPA42-PTT et BPA42-HPN est disponible l'option OP-
BPA42-R22 pour avoir une atténuation de -22 dB sur les sorties Ligne 1 et
Ligne 2.
REMARQUE: Avec cette option, il n'est pas possible d'utiliser la sortie AES3
dans la prise autonome et il n'est pas garanti la fonctionnalité correcte de la
sortie AES3 dans l'alimentation supérieure.
COM pin: 1) GND
2) COM1+
3) COM1-
4) COM2+
5) COM2-
BPA42-K
"Stand-alone" KIT for MCR42
BPA42PTT + 2 x CAM 50-2 + CDC34
Guide Utilisateur MCR41/MCR42
BPA42-HPN: Stand alone socket
Headphone
DC pin: 4) +Vdc
Headphone output
• output on stereo 3.5 mm headphone
adapter (with locking)
Line 1
AES3
(Line 1 & 2)
Line 2
Power
1) GND
Option indicated in the label
24
