4. Installation
Installation physique :
• Installez le Filax dans un endroit sec et bien ventilé.
• Fixez le Filax avec les 4 orifices se trouvant à la base du boitier.
• Ouvrez ou fermez le boitier en retirant les 4 vis en haut du couvercle du boitier.
Installation électrique
Avertissement de sécurité concernant l'installation électrique :
• Assurez-vous que toutes les sources alimentées par du CA soient éteintes ou aient été déconnectées
durant l'installation.
• Le câblage des entrées et sorties CA doit être protégé par des fusibles ou un disjoncteur miniature (MCB)
étant adaptés à la section efficace de câble employé.
• Assurez-vous que les deux entrées CA – prioritaire et alternative – soient protégées contre des niveaux de
courants supérieurs à 16 A.
• Des interrupteurs différentiels externes (RCD ou RCCB) doivent être intégrés au système électrique Filax.
• Branchez la source CA prioritaire sur PRIORITY : bornes L, N et PE.
• Branchez la source CA alternative sur ALTERNATE : bornes L, N et PE.
• Assurez-vous que les deux entrées CA – prioritaire et alternative – soient protégées contre des niveaux de courants supérieurs
à 16 A.
• Branchez la charge consommatrice CA sur OUTPUT (sortie) : bornes L, N et PE.
Configuration
Liaisons de câble :
• Si la charge consommatrice CA est inférieure à 850 W, retirez LINK+HIGH POWER : liaisons de câble L et N.
• Si la charge consommatrice CA est supérieure à 850 W, laissez LINK+HIGH POWER : liaisons de câble L et N en place.
Page 8
Filax 2

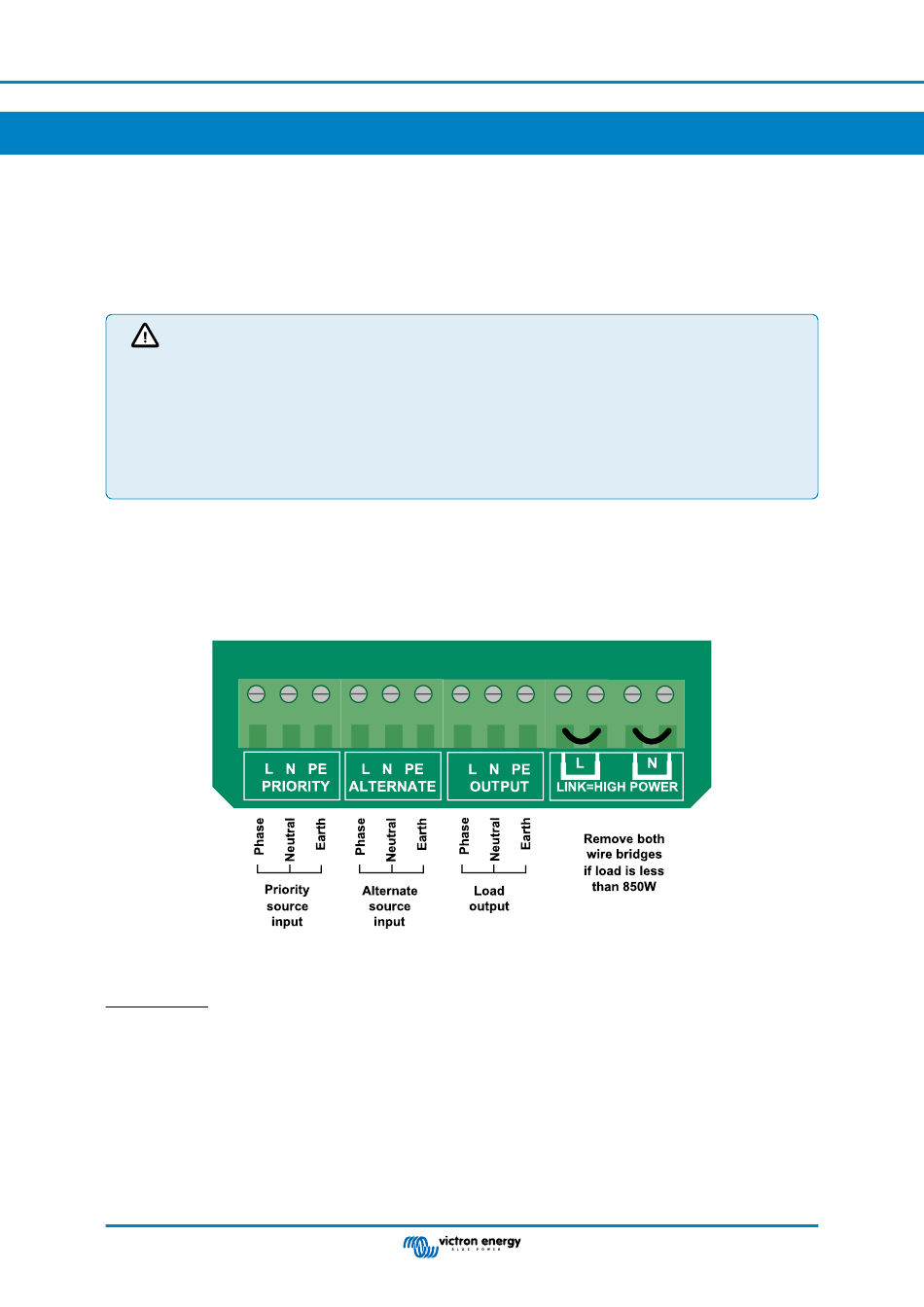

Connexions électriques
Installation
