Introduction
Ce thermostat est conçu pour le plancher rayonnant électrique
PRE. Il est chronoproportionnel, ce qui permet de gérer en
permanence la quantité d'énergie à incorporer dans le sol pour
assurer un confort optimum.
D'autre part, par un système simple de pilotage ou principe du
« fil pilote », il offre la possibilité de gérer jusqu'à 6 allures
conformément au standard du GIFAM.
La charge résistive maximale ne doit pas excéder 2700 Watts
sous 230 V (12 A).
Pièces fournies
!
Un thermostat 230 V, 2700 W
"
Une notice d'installation à l'intention de l'installateur
#
Un guide d'instruction à l'intention de l'utilisateur
Caractéristiques techniques
Modèle
: TAI61
Alimentation
: 230 V ± 10 %, 50 Hz
Charge
: 12 A maximum (résistive seulement)
Capacité
: 2700 watts (NI) @ 230 VCA
Homologation
: EN60730-2-9 / EN50081-1 / EN50082-2
Température de stockage
Protection
: classe II
Indice de protection
: IP21
Action automatique
: type 1.B
Environnement
: normalement pollué
Dimensions (H • L • P)
:
• Socle seulement : 74,6 x 76,6 x 32 mm
• Socle et module de contrôle : 78,9 x 78,9 x 46,5 mm
Nota :
Les bornes sont prévues pour recevoir des sections de
conducteur entre 0,33 à 3,1 mm
Directives d installation
Coupez l'alimentation du système de chauffage afin d'éviter
tout risque de choc électrique. L'installation doit être
effectuée par un électricien.
Toutes les opérations doivent être conformes aux normes les
plus récentes du pays en matière d'installations électriques, et
plus particulièrement à la norme NF C15 100.
Ce thermostat doit être branché sur un circuit muni d'un dis-
joncteur divisionnaire ou d'un fusible, et doit être installé sur
une boîte d'encastrement de profondeur standard.
Le thermostat doit être installé à environ 1,50 m au-dessus du
sol fini, à l'abri des influences chaudes ou froides (téléviseur,
ordinateur, cheminée, soleil, courants d'air liés à des portes,
fenêtre, etc.).
Pour éviter les courants d'air parasites, il est important de bou-
cher l'arrivée électrique avec de la pâte d'étanchéité ou de la
laine de verre.
Il faut éviter les endroits où il y a des courants d'air (proximité
d'un escalier, une sortie d'air), des points d'air stagnants (der-
rière une porte), des rayons directs du soleil, des tuyaux dissi-
mulés ou une cheminée, des murs extérieurs ou porteurs.
Le thermostat doit être installé dans la mesure du possible,
sur une cloison intérieure (non mitoyenne à des locaux non
chauffés).
Le colmatage avec un bouchon de silicone des extrémités des
gaines arrivant au thermostat est obligatoire. Une injection de
mousse de polyuréthane à l'arrière du boîtier d'encastrement
est à prévoir dans le cas d'un thermostat placé sur un mur
extérieur, s'il est impossible de le placer ailleurs.
Vérifier que les ouvertures d'aération du thermostat sont pro-
pres et non obstruées. Le gestionnaire d'énergie ne doit pas
être en-dessous ou au-dessus du thermostat.
Notice d installation du TAI61
à l intention de l installateur
: de -20°C à +50°C
2
.

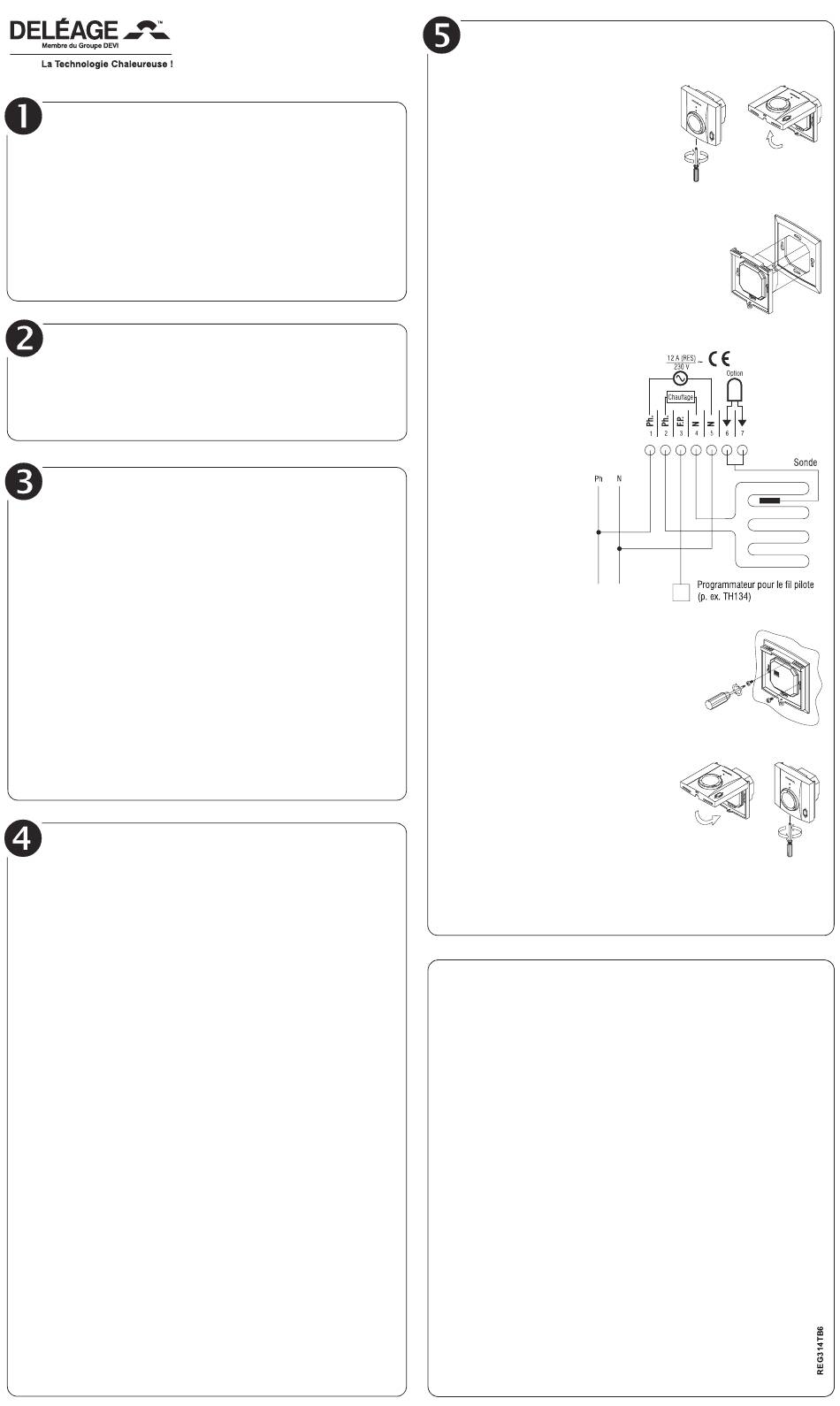

Installation et raccordements
!
Dévisser et séparer le module de
contrôle de la base de puissance
en le soulevant vers le haut. La vis
ne peut être retirée complètement.
"
Si la base de puissance est
accompagnée d'une plaque murale
Avant d'effectuer les raccordements,
assurez-vous que la base couvre entière-
ment la surface de la boîte électrique.
Sinon, insérer la plaque murale à l'arrière
de la base de puissance tel qu'illustré.
La plaque murale peut aussi être utilisée
dans un but purement esthétique.
#
Raccorder la base :
•
Alimentation
bornes 1 et 5
•
Charge (load)
bornes 2 et 4
•
Programmateur
fil pilote
borne 3
•
Sonde (non livrée)
bornes 6 et 7
(aucune polarité)
$
Pousser les fils dans la boîte électrique
afin de prévenir toute interférence et
fixer le module de puissance à la boîte
électrique.
La tête de vis doit avoir une épaisseur
de moins de 2 mm.
%
AVANT d'installer le module de
contrôle sur la base, configurer les
les butées d'arrêt puis fixez-le sur la
base (voir le guide d'instruction de
l'utilisateur).
&
Ré-alimenter le système de chauffage.
Garantie et Service
Garantie limitée à deux (2) ans par DELEAGE :
Ce produit est garanti contre les vices de fabrication pendant une période
de deux (2) ans suivant la date initiale d'achat. Durant cette période,
DELEAGE s'engage à réparer ou à remplacer, selon son choix et sans frais,
tout produit défectueux ayant été utilisé dans des conditions normales. La
garantie ne prévoit pas le remboursement des frais de transport et ne
s'applique pas à un produit qui aurait été mal installé, mal utilisé ou
accidentellement endommagé. Cette garantie ne couvre pas le coût
d'installation, de débranchement ou de réinstallation. Cette garantie limitée
annule ou remplace toute autre garantie expresse ou tacite de DELEAGE,
ainsi que tout autre engagement que DELEAGE aurait pu prendre. En
aucun cas DELEAGE ne saurait être tenu pour responsable des dommages
consécutifs ou fortuits résultant de l'installation de ce produit. Le produit
défectueux ainsi que la facture originale doivent être retournés au lieu
d'achat ou expédiés par la poste, port payé et assuré, à l'adresse suivante :
ZI Sud - 18, Avenue du Général Ferrié
35416 Saint-Malo Cedex
Tél. : 02.99.82.74.34 • Fax : 02.99.81.57.97
Pour toutes questions sur l'installation du thermostat TAI61, veuillez
vous adresser à notre service d'assistance technique.
Pour de plus amples informations sur nos produits, consultez notre
site web www.deleage.fr
:
DELEAGE
BP 7
05/05/2004
400-611-001-B
