Installation Moteur - Saxun P-150 Instructions De Montage

Au moment de l'installation de la 5ème ou 6ème lame, nous arrivons à la zone où se trouveront, dans les platines de
transmission, les usinages nécessaires pour installer le JEU TANDEM COMPLET référence: 050307.
Dans les platines de transmission se trouvent les orifices mécanisés où nous installerons le tandem d'actionnement (que
nous placerons près de la zone de FERMETURE).

1.11 INSTALLATION MOTEUR

Le moteur sera déjà pladé dans la poutre centrale, (si rien d'autre n'est spécifié dans la demande de fabrication)
Étapes pour réaliser l'union du moteur au tandem de la platine de transmission.
1 Déplacer le tandem près des platines de transmission et des lames installées jusqu'à ce qu'il y ait coïncidence entre
le support du tandem et la tige du moteur.
2 Le fixer en insérant la goupille et les clavettes ou vis fournies.

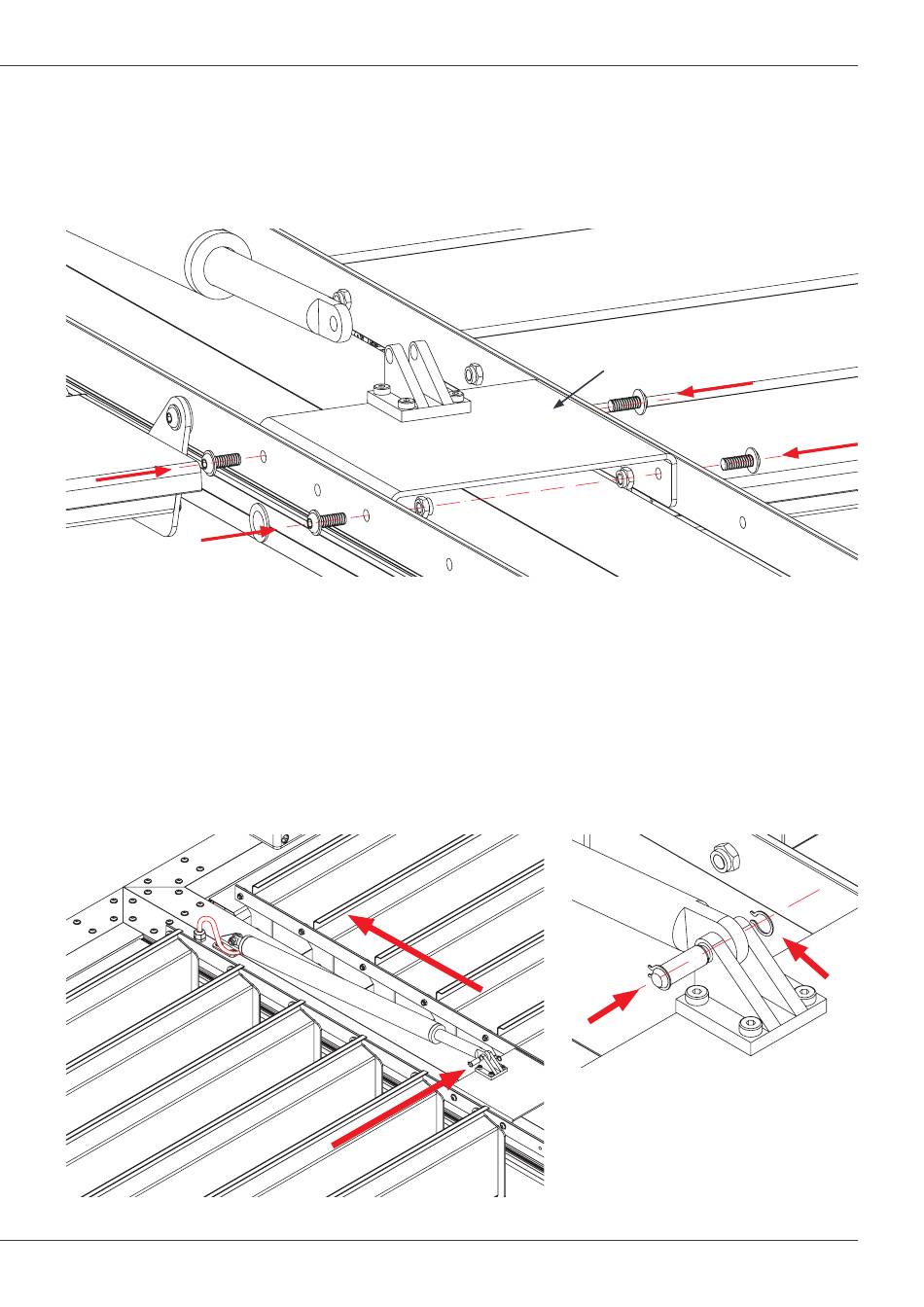

INSTRUCTIONS DE MONTAGE 2 COLONNES DUPLEX P-150
1
2
JEU TANDEM COMPLET
Réf. 050307
2
Il pourrait y avoir des variations entre les
supports fournis tant pour le moteur que
pour le tandem, mais tant les usinages réa-
lisés sur la pergola que les vis et les gou-
pilles fournis, seront toujours adaptés.
