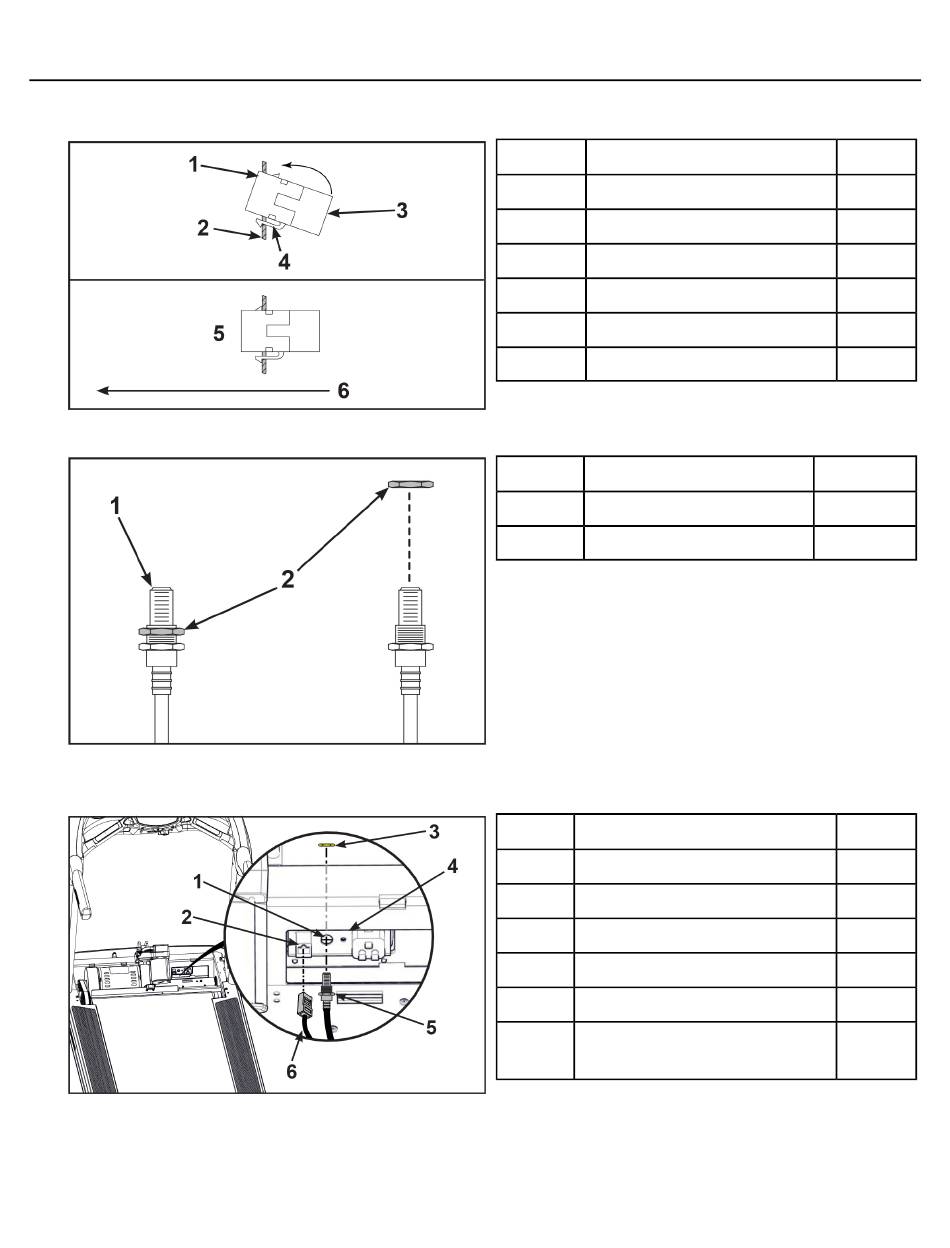

Installer les connecteurs coaxial et Ethernet
1. Insérez le coupleur Ethernet dans la plaque de montage en y faisant passer la patte inférieure et
en faisant claquer la patte supérieure.
2. Dévissez l'écrou à l'extrémité du câble coaxial.
3. Insérez le câble coaxial dans le trou en forme de D de la plaque de montage sur la partie avant de
l'appareil.
4. Enfilez à la main l'écrou enlevé à l'étape 2 sur le câble coaxial.
Tapis roulant Cybex 790T Partie Numéro LT-24933-2 E
Page 27 de 104
Description
1
Patte supérieure
2
Plaque de montage
3
Coupleur Ethernet
4
Patte inférieure
5
Installé
6
Partie avant de l'appareil
Description
1
Câble coaxial
2
Écrou
Description
1
Trou du câble coaxial
2
Coupleur Ethernet
3
Écrou
4
Plaque de montage
5
Câble coaxial
Câble Ethernet, connecteur
6
en métal
Qté.
1
1
1
1
1
1
Qté.
1
1
Qté.
1
1
1
1
1
1
