Ne pas installer de conduite d'eau le long du câble
d'alimentation ou de l'appareil car de l'eau risquerait de pénétrer au
niveau des fiches de raccordement.
•
Montez l'appareil dans une zone protégée (par ex. dans
le caisson du store à lamelles / store / volet roulant, dans un profilé
de construction, sous les tuiles ou dans un boîtier).
•
À partir de l'appareil, posez les câbles d'alimentation vers le bas.
Ne pas exposer à des vibrations !
•
Montez l'appareil à un emplacement sans secousses.

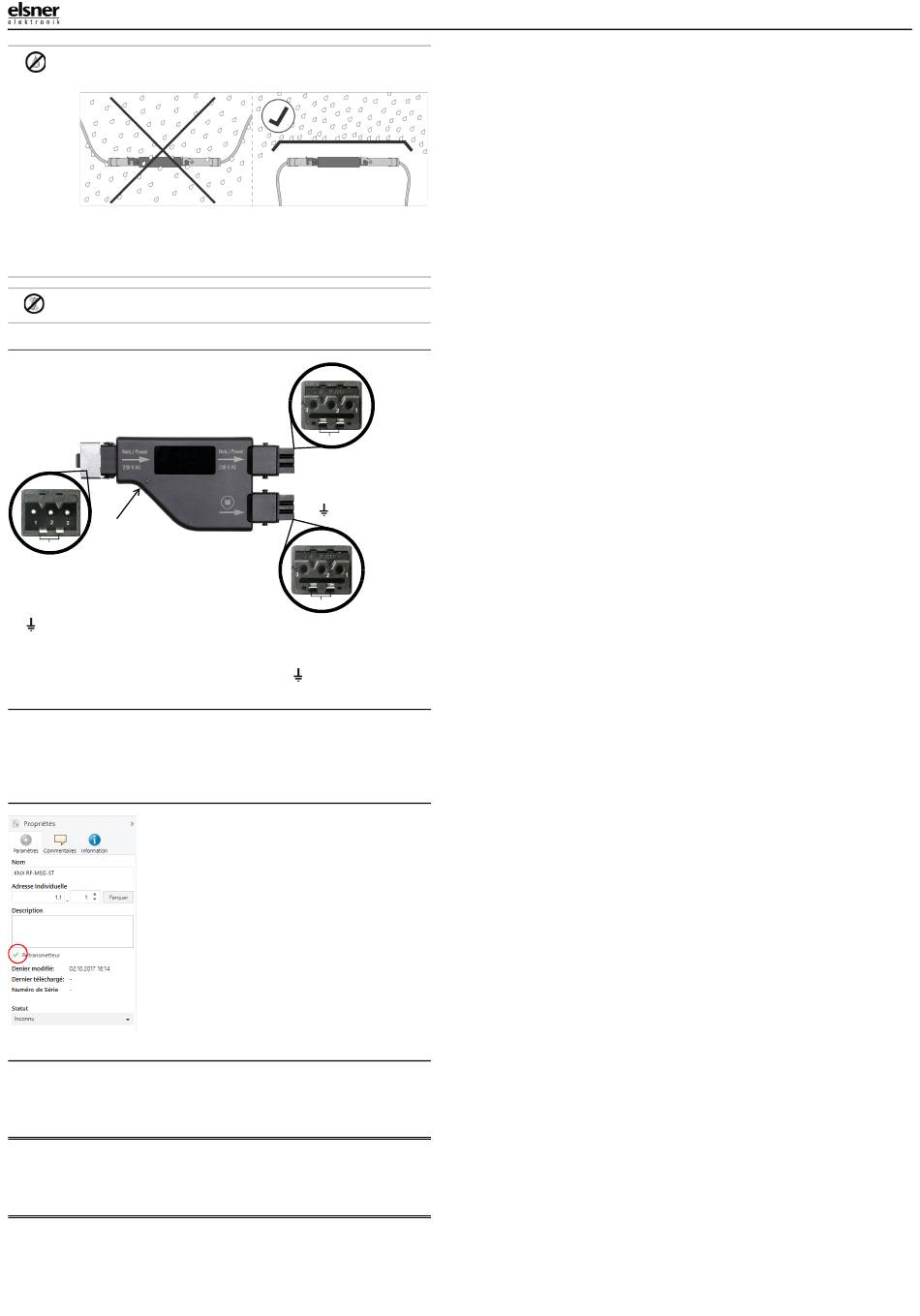

2.3.1. Structure de l'appareil
Sortie
tension secteur
Entrée tension secteur
Connecteur STAK3
Connecteur STAS3
pour STAS3
pour STAK3
2
3
PRG Ai-
mant
PE
(latéral)
Sortie moteur
et LED
Connecteur STAK3
pour STAS3
1 Conducteur neutre
2 L
3 nc (pas relié)
PE
2.4. Établissement de la liaison radio
L'appareil est intégré au système KNX via une clé USB KNX RF ou un coupleur de
médias. (Reportez-vous au manuel / à la fiche technique correspondant(e)).
1. Activez le mode programmation du KNX RF-MSG à l'aide de l'aimant fourni (tige
télescopique). La LED de programmation s'allume.
2.5. Activer la fonction retransmetteur
Quand l'appareil est configuré comme re-
transmetteur, il retransmet tous les télé-
grammes KNX RF reçus. Ces derniers peu-
vent être reçus par les participants KNX-RF
avec la même adresse de domaine. La por-
tée radio d'un système KNX RF peut être
ainsi augmentée.
La fonction doit être activée dans ETS dans
la fenêtre propriétés de l'appareil en co-
chant la case « Retransmetteur ».
2.6. Informations sur le montage et la mise en service
Ne jamais exposer l'équipement à l'eau (de pluie). Sinon l'électronique pourrait être
endommagée. Une humidité relative de 95 % ne doit pas être dépassée. Éviter la
condensation.
3.
Adresser l'appareil sur le bus
L'appareil est livré avec l'adresse de bus 15.15.255. Une autre adresse peut être pro-
grammée dans l'ETS en écrasant l'adresse 15.15.255 ou en tenant un aimant sur le
PRG aimant.
4.
Elimination
Après utilisation, l'appareil doit être éliminé ou recyclé conformément aux disposi-
tions légales. Ne le jetez pas avec les ordures ménagères !
Actionneur Radio KNX RF-MSG-DST • Édition: 09.06.2020 • Sous réserve de modifications techniques et d'erreurs. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Allemagne • www.elsner-elektronik.de • Support technique: +49 (0) 7033 / 30945-250
Actionneur Radio KNX RF-MSG-DST
3
2
1
PE
1 Conducteur
neutre
2 L
3 nc (
PE
3
2
1
PE
1 Conducteur
neutre
2 Haut
3 Bas
PE
2
