02. L' AUTOMATISME
CARACTERISTIQUES TÉCNIQUES
ROLLING
ROLLING
160SP
360SP
Alimentation
230V 50/60Hz
230V 50/60Hz
Consommation
2,3A
4,5A
Force
520W
1000W
Thermique
4min
4min
Poids
8 kg
16 kg
Bruit
LpA <= 70 dB (A)
72mm
368mm

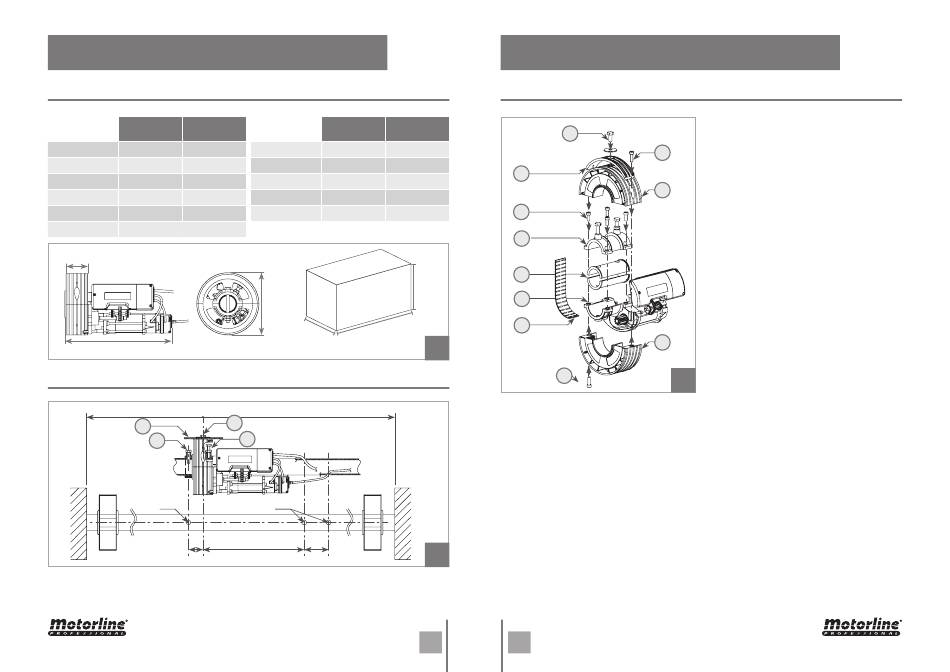

INSTRUCTIONS DE MONTAGE
"L/2"
L
A
Ø10
50
01 • Fermer complètement le rideau métallique.
02 • Faire trois trous dans le tube comme indiqué dans l'fig. 2.
03 • Retirer la vis M10 (C) de la couronne du motoréducteur (fig. 3).
ROLLING
ROLLING
160SP
360SP
Binaire
150Nm
420Nm
Relever
160Kg
360Kg
Fin de cours
6m
RPM
10
Condenseur
18µF
18µF (x2)
225mm
475mm
258mm
C
B
Ø12
500
50
02. L' AUTOMATISME
INSTRUCTIONS DE MONTAGE
C
Seulement dans
ROLLING160SP
K
6m
8
H
G
I
268mm
G
F
1
E
10 • Visser la vis M10 avec l'écrou (B) de maniere à bloquer le motoréducteur sur l'axe et
serrer le susdit écrou.
11 • Installez le plastique de protection (F) à sa place.
12 • Appliquer les demi couronnes (D) avec les deux vis M8 (E). Si sont des tambours avec
220 mm il est nécessaire monter un adaptateur (K) (fig. 3).
13 • Effectuer un trou de 12mm dans le dernier élément du rideau (L), alligné avec le trou
M10 déjà existant dans la couronne du moteur.
14 • Fixer le dernier élément du rideau sur le moteur et fixer-le avec un vis M10 (C) et la rondelle
(fig. 3).
2
3A
4A
3B
4B
FR
FR
04 • Retirez les deux moitiés de la couronne
(D) en dévissant les deux vis M8 (E) comme
dans l'fig. 3.
E
05 • Retirez délicatement le plastique
entrouré (F) tout en évitant des plis
D
qui peuvent causer le déversement de
roulements.
06
•
Séparer
deux
éléments
motoréducteur (G) en desserrant les
quatre boulons M8 (H).
07 • Si le diamètre du tube est inférieur à 60
mm, utiliser les réductions Ø33 / Ø42 / Ø48
(I) en les positionnant à 10mm du trou percé
précédemment (fig. 2).
08 • Monter dans le tube du rideu les deux
éléments du motoréducteur (G) en utilisant
D
les quatre boulons M8 (H) précédemment
enlevés.
3
09 • Placez les vis M10 (A) sans écrou et la
visser dans le trou de 10mm (fig. 2).
du
