Infinity PC-1000 Guide Utilisateur

Mini pc ecran 7 pouces
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
MINI PC ECRAN 7 POUCES
MINI PC ECRAN 7 POUCES
PC-1000 – GUIDE UTILISATEUR
1

Publicité

Table des Matières
loading

Sommaire des Matières pour Infinity PC-1000

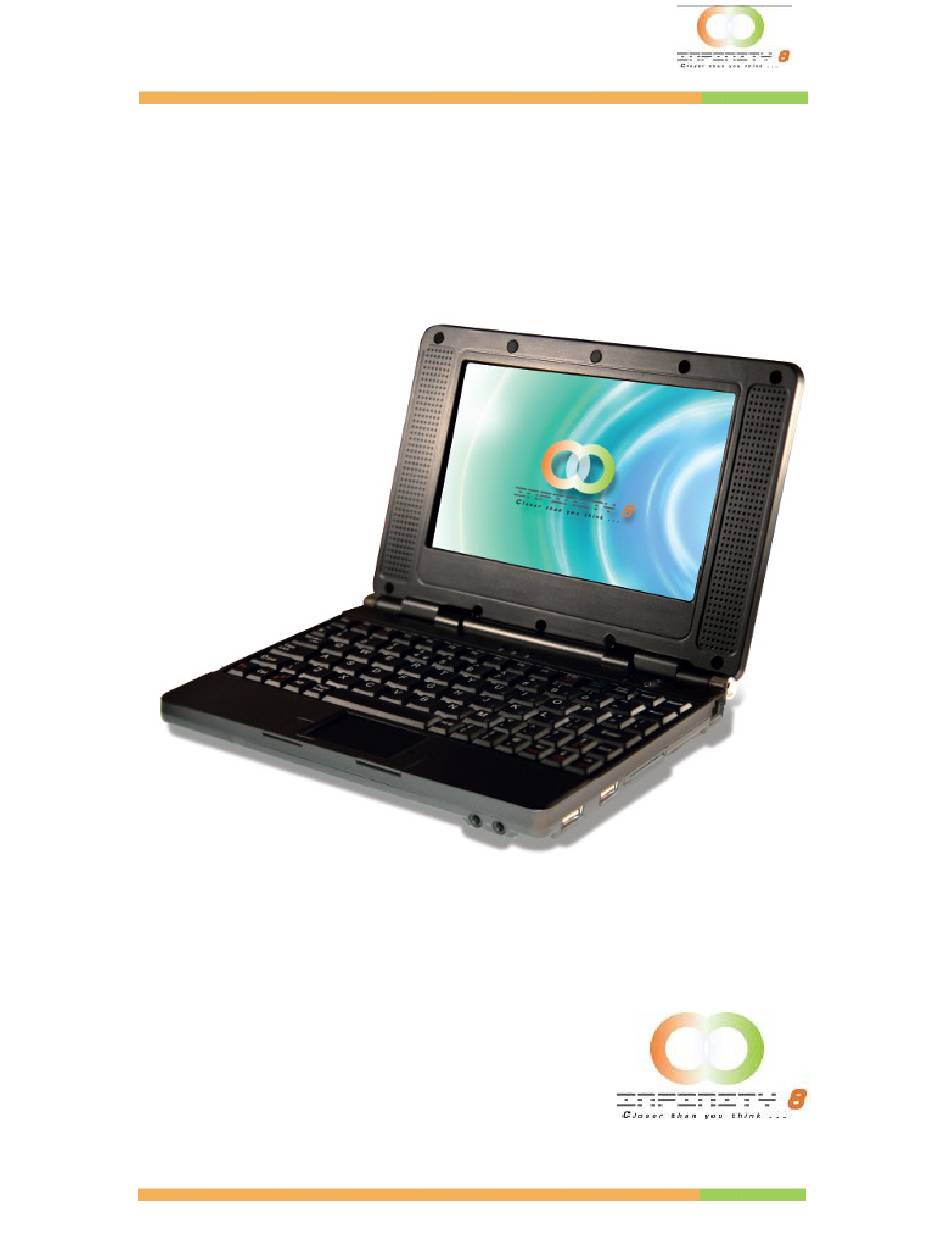

  • Page 1 MINI PC ECRAN 7 POUCES MINI PC ECRAN 7 POUCES PC-1000 – GUIDE UTILISATEUR...

  • Page 2: Table Des Matières

    MINI PC ECRAN 7 POUCES Table des Matières Table des Matières ..................2 Introduction ......................3 Fonctions Principales..................3 Description du Hardware .................4 Démarrage .......................5 Contenu de votre produit................5 Installation de votre unité ................5 Votre produit ....................6 Menu principal....................6 Menu principal....................7 Connexion à l’Internet ..................7 Description des applications embarquées principales ........10 Explorateur Internet Mozilla................10 Gestionnaire d’Emails Sylpheed..............13...

  • Page 3: Introduction

    MINI PC ECRAN 7 POUCES Introduction Félicitation pour l’acquisition de votre mini PC 7 pouces modèle PC-1000 de chez Infinity 8. Avant toute utilisation, veuillez lire ce manuel attentivement et gardez le pour référence. Il vous aidera à utiliser pleinement toutes les fonctions de ce PC afin d’en tirer tous les bénéfices.

  • Page 4: Description Du Hardware

    MINI PC ECRAN 7 POUCES Description du Hardware • Processor: 4740 400 MHz • Résolution : 7 pouces 800*480 true-color LCD • RAM: 64M RAM • Mémoire de stockage : 1G NAND Flash • 2 Ports USB • Lecteur de cartes SD •...

  • Page 5: Démarrage

    MINI PC ECRAN 7 POUCES Démarrage Contenu de votre produit Mini PC Guide Utilisateur Câble Secteur Housse de protection Installation de votre unité 1. Ouvrez l’emballage et enlevez le film de protection. Sortez le mini PC du carton. 2. Branchez l’adaptateur dans une prise de courant puis branchez- le sur votre mini PC.

  • Page 6: Votre Produit

    MINI PC ECRAN 7 POUCES Votre produit Ecran 7 pouces Clavier Fleche à Fleche à Souris droite gauche Description des indicateurs LED (de gauche à droite) : Majuscules ① ② Clavier numérique ③ Etat de la batterie Indicateur on/off ④ Lecteur SD Port Port USB...

  • Page 7: Menu Principal

    MINI PC ECRAN 7 POUCES Menu principal Lorsque vous allumez l’unité, le menu suivant est affiché : Bureau Icones Date Volume +/- Menu Etat de la batterie Start WIFI et utilitaires Menu Connexion à l’Internet Vous disposez de deux moyens pour vous connecter à l’internet. Vous pouvez brancher un câble Ethernet sur la prise Ethernet de ce mini PC.
  • Page 8 MINI PC ECRAN 7 POUCES L’écran suivant apparait : 1. La première étape consiste à cliquez sur Turn on device (Initialiser la recherché) pour rechercher les réseaux sans fil disponibles. 2. Une liste de réseaux va alors apparaitre comme suit après un court moment.
  • Page 9 MINI PC ECRAN 7 POUCES 4. Il est fortement possible que votre réseau soit muni d’un mot de passe. Tapez celui-ci dans la zone Key (Clef) puis confirmez par Ok. Lorsque la connexion a été établie vous devez revenir à l’écran précédent et voir une adresse IP à...

  • Page 10: Description Des Applications Embarquées Principales

    MINI PC ECRAN 7 POUCES Description des applications embarquées principales Explorateur Internet Mozilla Votre mini PC est menu d’un explorateur internet très simple d’utilisation. Il vous permet d’ouvrir plusieurs pages simultanément, de sauvegarder une page, de visualiser des vidéos et d’ouvrir des fichiers ou des images. Pour lancer l’explorateur internet, double cliquez sur l’icone du bureau qui correspond à...
  • Page 11 MINI PC ECRAN 7 POUCES Tapez l’adresse internet du site web à lancer. Par exemple tapez http://www.google.com pour accéder au site de Google. Il vous est possible d’ouvrir plusieurs sites en même temps. Pour cela cliquez sur Fichier → Nouvelle dans le menu principal. Pour passer d’une fenêtre à une autre, cliquez sur l’onglet correspondant comme le montre l’écran suivant : Pour fermer la page en cours, cliquez sur Fichier...
  • Page 12 MINI PC ECRAN 7 POUCES Pour sauvegarder une page, cliquez sur Fichier Sauver dans le menu → principal puis donnez un nom à cette page comme suit : Cliquez sur le bouton Save (Sauver) pour effectuer la sauvegarde L’explorateur garde en mémoire les pages visitées ainsi qu’un certain nombre d’informations personnelles.

  • Page 13: Gestionnaire D'emails Sylpheed

    MINI PC ECRAN 7 POUCES L’explorateur est compatible avec la technologie Flash ce qui vous permet de voir les sites qui proposent des images animées. Pour obtenir de l’aide, cliquez sur Aide Contenu de l’aide dans le menu → principal pour faire apparaitre l’écran suivant : Pour plus d’information sur votre explorateur consultez le site web http://www.mozilla.com/en-US/.
  • Page 14 MINI PC ECRAN 7 POUCES Cette fenêtre n’apparait que pour la toute première utilisation. Cliquez sur OK pour continuer. L’écran suivant apparait : Cette interface vous permet de paramétrer votre compte email. Cliquez sur Ok pour continuer. L’écran suivant apparait alors : Prenons comme exemple l’adresse anywhere@126.com Remplissez alors les champs comme suit :...
  • Page 15 MINI PC ECRAN 7 POUCES • Password (Mot de passe) : ****** (votre mot de passe) Apres avoir renseigné cette fenêtre, cliquez sur l’onglet Receive (Recevoir) pour faire apparaitre la fenêtre suivante : Cliquez sur Check Filter messages et Get all checks Default inbox (Nom de la boite de réception): inbox Apres avoir renseigné...
  • Page 16 MINI PC ECRAN 7 POUCES Remplissez les champs comme décrit sur la fenêtre ci-dessus. Cliquez sur SMTP Authentication (Authentification du serveur SMTP). • Authentication method (Méthode d’authentification): Automatic • User ID (Identifiant): anywhere • Password (Mot de passe): ****** (votre mot de passe) Apres avoir renseigné...
  • Page 17 MINI PC ECRAN 7 POUCES Remplissez les champs comme décrit sur la fenêtre ci-dessus. • Cliquez sur Don’t use SSL sous la rubrique POP3. • Cliquez sur Don’t use SSL sous la rubrique SMTP. Apres avoir renseigné cette fenêtre, cliquez sur l’onglet Advanced (Configuration avancée) pour faire apparaitre la fenêtre suivante Remplissez les champs comme décrit sur la fenêtre ci-dessus.
  • Page 18 MINI PC ECRAN 7 POUCES • Cliquez sur Put draft message in (emplacement pour les emails non envoyés) • Cliquez sur Put queued message in (emplacement pour les emails sauvegardés) • Cliquez sur Put deleted message in (emplacement pour les emails effacés) Vous pouvez maintenant créer le compte en cliquant sur OK.

  • Page 19: Application De Chat Pidgin

    MINI PC ECRAN 7 POUCES Pour recevoir vos emails, cliquez sur Get (Obtenir) ou Get All (Obtenir tout) La fenêtre suivante apparait : Pour plus d’information allez sur le site http://www.Email Box.sraoss.jp Application de Chat PidGin IM Chat est une application qui vous permet de parler en ligne avec vos amis ou collègues.

  • Page 20: Configuration Standard

    MINI PC ECRAN 7 POUCES Configuration standard Cliquez sur Ajouter pour créer un nouveau compte. La fenêtre suivante apparait : Remplissez alors les champs comme suit : • Protocole: AIM • Utilisateur: Votre nom utilisateur en excluant le symbole @ et sans le nom du domaine) •...

  • Page 21: Configuration Pour Google Talk

    MINI PC ECRAN 7 POUCES Configuration pour Google Talk La configuration doit être la suivante : • Protocole: Google Talk • Utilisateur: Votre nom utilisateur Google Talk en excluant le symbole @ et sans le nom du domaine) • Domaine : gmail.com •...
  • Page 22 MINI PC ECRAN 7 POUCES Cliquez sure l’onglet Avancé and remplissez les champs comme suit : • Port de connexion: 5222 • Serveur de connexion: talk.google.com • Options du serveur mandataire: Utiliser les paramètres mandataires globaux Cliquez sur Enregistrer pour créer le compte...

  • Page 23: Traitement De Texte Abiword

    MINI PC ECRAN 7 POUCES Traitement de texte AbiWord AbiWord est un traitement de texte très simple d’utilisation. Il est compatible avec la plupart des traitements de texte disponible sur le marché Double cliquez sur l’icone AbiWord du bureau pour obtenir l’écran suivant : AbiWord est compatible avec les formats suivants : doc., abw., dot., rt., txt., zabw., htm, html.
  • Page 24 MINI PC ECRAN 7 POUCES 2. Placez le curseur après la phrase et tapez sur Entrée. Choisissez l’option Format/Alignement/à gauche pour positionner le curseur à l’extrême gauche. Cliquez sur Tableau/Insertion/tableau pour obtenir l’écran suivant : 3: Tapez 5 dans le nombre de colonnes et 2 dans le nombre de lignes puis cliquez sur OK.
  • Page 25 MINI PC ECRAN 7 POUCES 4: Entrez des valeurs dans chaque cellule puis sélectionnez le tableau et utilisez le click droit de la souris afin de choisir la police. Choisissez une fonte en rouge pour avoir l’écran comme suit : 5: Placez le curseur en dessous du tableau puis choisissez l’option Insertion/Boite de texte.
  • Page 26 MINI PC ECRAN 7 POUCES 6: Vous pouvez maintenant taper du texte ou même insérer une image. Pour insérer une image, positionnez le curseur a l’intérieur de la boite ainsi créée puis choisissez l’option Insertion/Image pour obtenir l’écran suivant (après avoir choisi l’image de votre choix) 7: Pour continuer nous insérons un haut de page avec la fonction Insertion/Haut de page.
  • Page 27 MINI PC ECRAN 7 POUCES 8: Il est aussi possible d’ajouter une image de fond. Choisissez l’option Format/Fond et choisissez une image de votre choix. Le document se présente comme suit : 9: Finalement n’oubliez pas de sauvegarder votre document. Choisissez l’option Fichier/Enregistrer sous …puis changer le type de fichier en Microsoft Word pour avoir un format compatible avec Office pour Windows Pour plus d’information sur AbiWord allez sur le site :...

  • Page 28: Feuille De Calcul Gnumeric

    MINI PC ECRAN 7 POUCES Feuille de calcul Gnumeric Gnumeric est un tableur très simple d’utilisation. Il est compatible avec Excel et dispose de fonctions similaires. Double cliquez sur l’icone Gnumeric du bureau pour obtenir l’écran suivant : Vous avez maintenant accès à une feuille de calcul puissante qui vous permet de faire des calculs et d’afficher des graphiques.
  • Page 29 MINI PC ECRAN 7 POUCES 3. Copions maintenant les formules dans les colonnes restantes. Placez le curseur dans la cellule B10 et utilisez le click droit de la souris puis sélectionnez copie. Surlignez les cellules C10 et D10 et utilisez le click droit de la souris puis Copier.
  • Page 30 MINI PC ECRAN 7 POUCES 5: Ajoutons maintenant un digramme pour rendre notre analyse des ventes plus attractive. Sélectionnez le rectangle A4-E10 avec la souris puis cliquez sur Insertion/Graphique/Camembert. Etendez comme vous le désirez la taille du graphique avec la souris et celui ci est automatiquement inséré comme suit : Pour plus d’information allez sur le site http://www.gnumeric.org.

  • Page 31: Support Technique

    MINI PC ECRAN 7 POUCES Support Technique Réponses aux Questions les plus fréquentes 1) Q: Mon mini PC a t’il un écran tactile ? A: Non, l’écran de votre mini PC n’est pas tactile. Vous devez utilisez le clavier et la souris pour le contrôler. 2) Q: Mon mini PC est quelquefois très lent ? A: Il est conseille de ne pas ouvrir trop de fenêtres à...

  • Page 32: Dépannage

    MINI PC ECRAN 7 POUCES Dépannage Symptômes Causes Solutions Le mini PC ne s’allume Le Câble Secteur n’est pas Vérifiez bien que le câble pas. correctement branché ou la secteur soit bien branché à batterie est vide. une prise d’un coté, et à l’unité...

  • Page 33: Service Après-Vente Et Garantie

    Votre Garantie Cher Client, Nous vous remercions pour l’acquisition du mini PC 7 pouces de chez Infinity 8, qui a été conçu et fabriqué avec le plus hauts standards de qualité. Si malgré cela, un problème technique devait apparaître, Infinity 8 vous offre une garantie pièces et main d’œuvre pour une période de 12 mois a compté...

  • Page 34: Spécifications

    MINI PC ECRAN 7 POUCES Spécifications Type Mini PC 7 pouces Résolution 800 x 480 Formats de JPEG, MPEG1, MPEG2, MP3, MPEG4 fichiers Secteur AC110—240V (50HZ—60HZ) Cartes Ports USB 2 USB Processeur 400 MHz Linux Mémoire de stockage 64 MB Internet WI-FI et Ethernet 10-100 MBS Clavier...

  • Page 35: Conseils D'utilisation

    MINI PC ECRAN 7 POUCES Conseils d’utilisation • Votre mini PC doit être préférablement utilisé à l’intérieur. • Afin de réduire les risques d’incendie ou d’électrocution, protégez votre mini PC de la pluie ou de l’humidité. • Ne bloquez pas les trous de ventilation. •...

  • Page 36: Batterie

    MINI PC ECRAN 7 POUCES Batterie Votre mini PC est muni d’une batterie interne. Vous devez la charger avant toute utilisation pendant environ 6 heures. Pour charger la batterie Branchez le câble secteur dans une prise et sur l’unité. L’indicateur de batterie va alors s’allumer.

  • Page 37: Réglementation Et Normes

    MINI PC ECRAN 7 POUCES Réglementation et Normes Déclaration de Matières Interdites Ce produit est aux normes RoHs. Certificat de Conformité CE Attestation RSH05080201-1, RSH06080201-2 Nous déclarons sous notre seule responsabilité que ce produit est conforme avec les standards suivants : •...

  • Page 38: Certificat De Conformité Fcc

    à protections métalliques pour les connecteurs RFI/EMI afin de maintenir la conformité avec les Règlements et la Législation du FCC. CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT SUR LE MATERIEL BROUILLEUR DU CANADA. Certificat de Conformité FCC Modèle : PC-1000...

  • Page 39: Produit En Fin De Vie

    MINI PC ECRAN 7 POUCES Produit en fin de vie Ce produit contient des matériaux qui peuvent être recyclés et réutilisés. Des Sociétés spécialisées peuvent recycler votre produit afin de réutiliser certains composants pour minimiser les effets négatifs sur l’environnement. Consultez la réglementation avec votre municipalité...
