Déplacement vers la destination désirée
1. Conservez tous les emballages d'expédition à proximité de la zone d'installation.
2. Retirez avec précaution la mousse et l'emballage moulant protégeant la barre et les tubes d'haltères.
3. Retirer les quatre cônes de transport à l'aide d'une clé à douille de 19 mm (3/4 po).
4.
Retirez les boulons des cônes à l'aide d'un marteau. Recyclez le cône.
5. Attachez les patins à chaque pied du cadre.

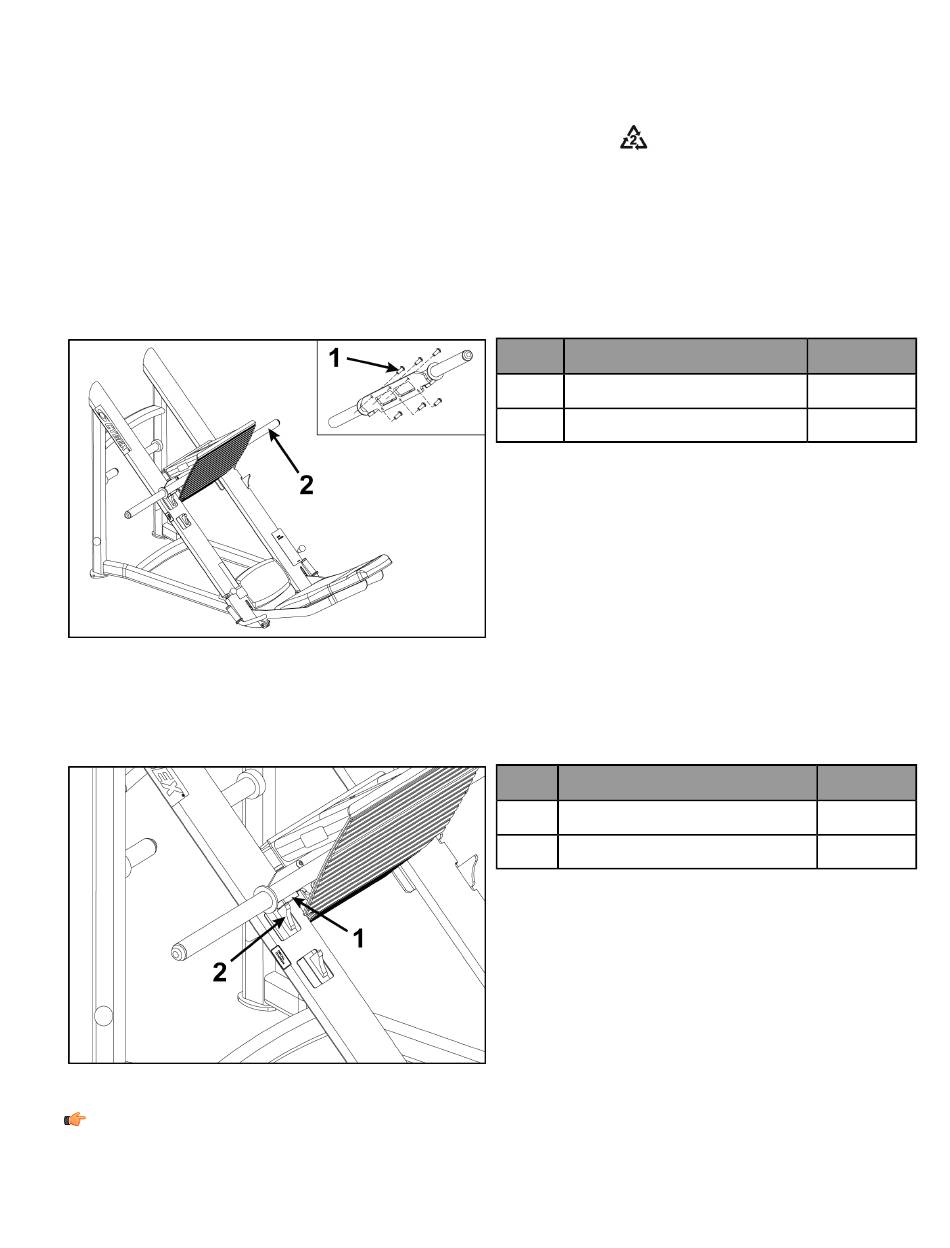

Installez la barre d'haltères.
1. Positionnez la barre sur l'appareil pour le développé des jambes et insérez les six vis de blocage à tête ronde
(BHSCS) dans la plaque de montage.
2. Placez la rondelle et le contre-écrou sur la vis six pans à tête bombée et serrez manuellement.
3. Positionnez le chariot de sorte que la barre repose à la position la plus basse.
4. Soulevez et abaissez le chariot. Vérifiez si les plaques de butée situées sur la barre entrent en contact
simultanément avec les blocs d'arrêt aux deux positions des butées.
5. Serrez les six vis six pans à tête bombée
Note: Si les plaques de butée n'entrent pas en contact simultanément, ajustez le bras avant de serrer
les vis six pans à tête bombée
1
2
1
2
Page 10 de 20
Description
Vis
Barre d'haltères
Description
Plaques de butée
Blocs d'arrêt
Qté
6
1
Qté
2
2
