CYBEX Eagle NX Manuel De L'utilisateur page 16

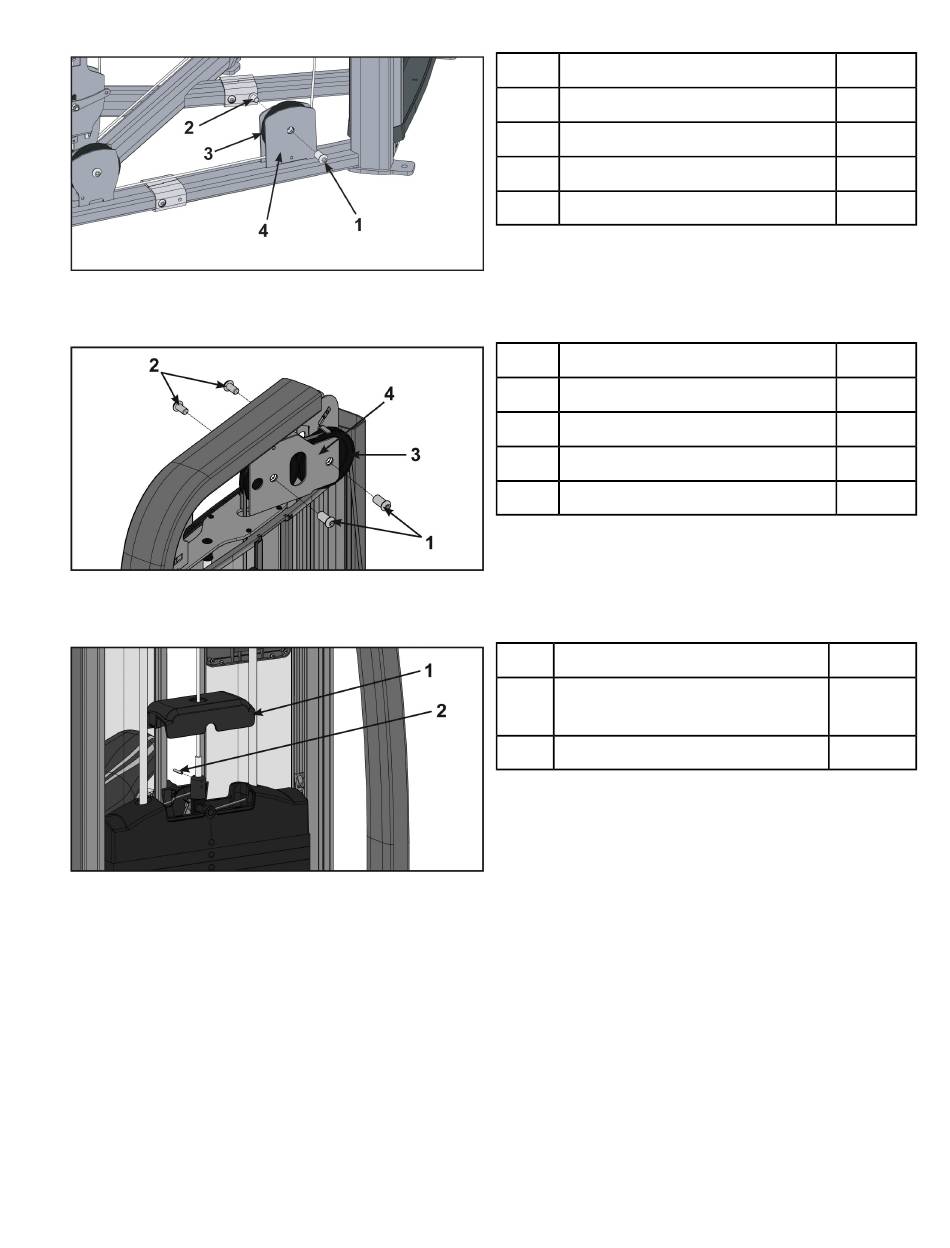

2. Installez les deux vis six pans à tête bombée et les deux boulons de l'arbre de poulie qui maintiennent la poulie
inférieure au support de poulie, à l'aide de deux clés Allen de 5/16 po.
3. Installez les deux vis six pans à tête bombée et les deux boulons de l'arbre de poulie qui maintiennent les deux
poulies supérieures au support de poulie, à l'aide de deux clés Allen de 5/16 po.
4. Pressez sur les côtés du cache supérieur de la colonne de poids, et tirez vers le haut. Tirez sur le câble jusqu'à
ce qu'il soit tendu. Installez la clavette qui connecte le câble au poids supérieur.
5. Vérifiez que le câble fonctionne normalement.
6. Installez le panneau arrière.
1 Boulon de l'arbre de poulie
2 Vis six pans à tête bombée
3
4
1 Boulon de l'arbre de poulie
2 Vis six pans à tête bombée
3
4
Cache supérieur de la colonne de
1
2
Page 16 de 25
Description
Poulie inférieure
Support de poulie
Description
Poulie supérieure
Support de poulie
Description
poids
Clavette
Qté
1
1
1
1
Qté
2
2
2
1
Qté
1
1
