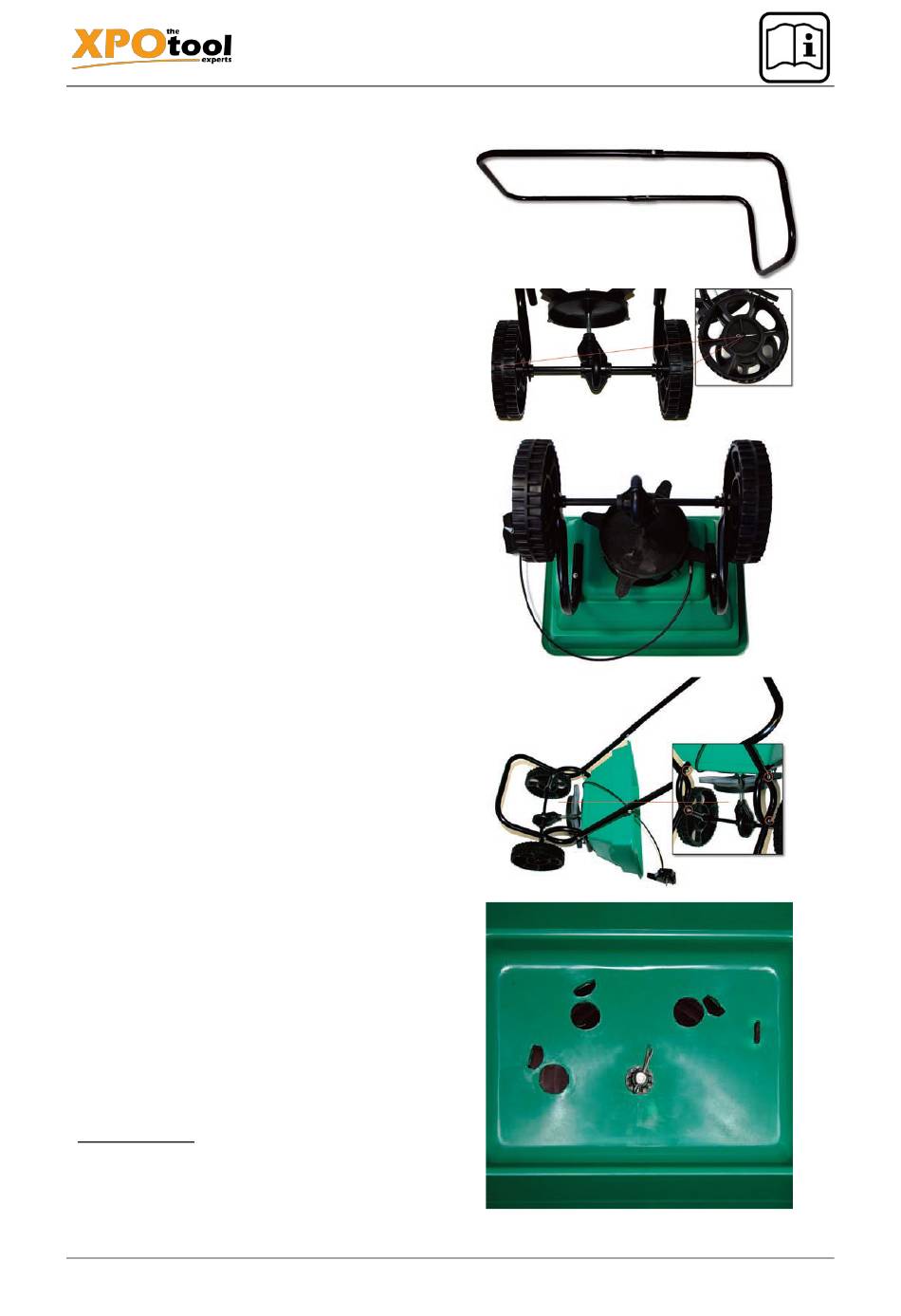

Assemblage
1
re
étape
Assemblez la poignée (7) et son extension (5) à
l'aide des vis (13) comme illustré.
2
e
étape
Faites glisser les pièces (8) et puis les pièces (2)
et (3) sur chaque bout de l'essieu (1). Fixez
chaque roue avec un anneau (10) et une gou-
pille (11).
3
e
étape
Maintenant, montez l'essieu et le disque épan-
deur sous le bac épandeur (4) avec les vis (12).
4
e
étape
Maintenant, la poignée assemblée dans la pre-
mière étape est vissée dans la construction de
l'essieu (12). Assurez-vous que le câble Bowden
peut encore se guider entre les barres vers le
haut après le montage.
5
e
étape
La dernière étape consiste à fixer l'entraînement
au bac avec la goupille restante (11). Montez les
capuchons décoratifs (9) sur les roues et fixez
l'interrupteur d'ajustage aux barres de la poignée.
