Page 30
automatique). Le contacteur de surchauffe possède un point
de consigne réglable jusqu'à 93 °C (200 °F). Pour remplacer
le contacteur, couper l'alimentation 120 V de l'appareil. Retirer
le couvercle placé sur le contacteur pour accéder aux vis de
montage. Retirer les vis, puis retirer le contacteur du panneau
de commande. Retirer le capillaire et le bulbe placés dans la
sonde thermique du collecteur. Remonter dans l'ordre inverse.
7.B.6
Température
Le régulateur de température est un thermostat
Honeywell L6008. Pour remplacer le régulateur, couper
l'alimentation 120 V de l'appareil. Retirer le couvercle placé sur
le panneau de commande, puis retirer les vis de montage afin
d'enlever le régulateur. Remonter dans l'ordre inverse.
7.B.7
Commandes d'allumage
Les commandes d'allumage assurent le fonctionnement
du système d'allumage. Elles contrôlent les allumeurs à
surface chaude et valident la présence de la flamme (signal
de flamme) de façon à mettre sous tension les vannes de
gaz. Elles contrôlent également la prépurge et la purge
finale de la soufflante. Les modèles 500 à 750 comprennent
une commande d'allumage. Les modèles 1000 à 2000
comprennent deux commandes d'allumage. Jusqu'au modèle
750, une commande d'allumage gère les allures 1 et 2. Sur les
modèles 1000 à 2000, une commande d'allumage gère l'allure
1 et une autre l'allure 2.
Pour remplacer une commande, couper l'alimentation
120 V de l'appareil. Retirer le couvercle placé sur le panneau
de commande. Retirer les connecteurs électriques de la
commande d'allumage. Retirer les vis de fixation de la
commande. Retirer la commande. Remonter dans l'ordre
inverse.
Vanne d'arrêt
manuelle principale
Vanne de gaz
marche/arrêt
Vanne d'arrêt
manuelle aval
Orifice de gaz
Collecteur du brûleur

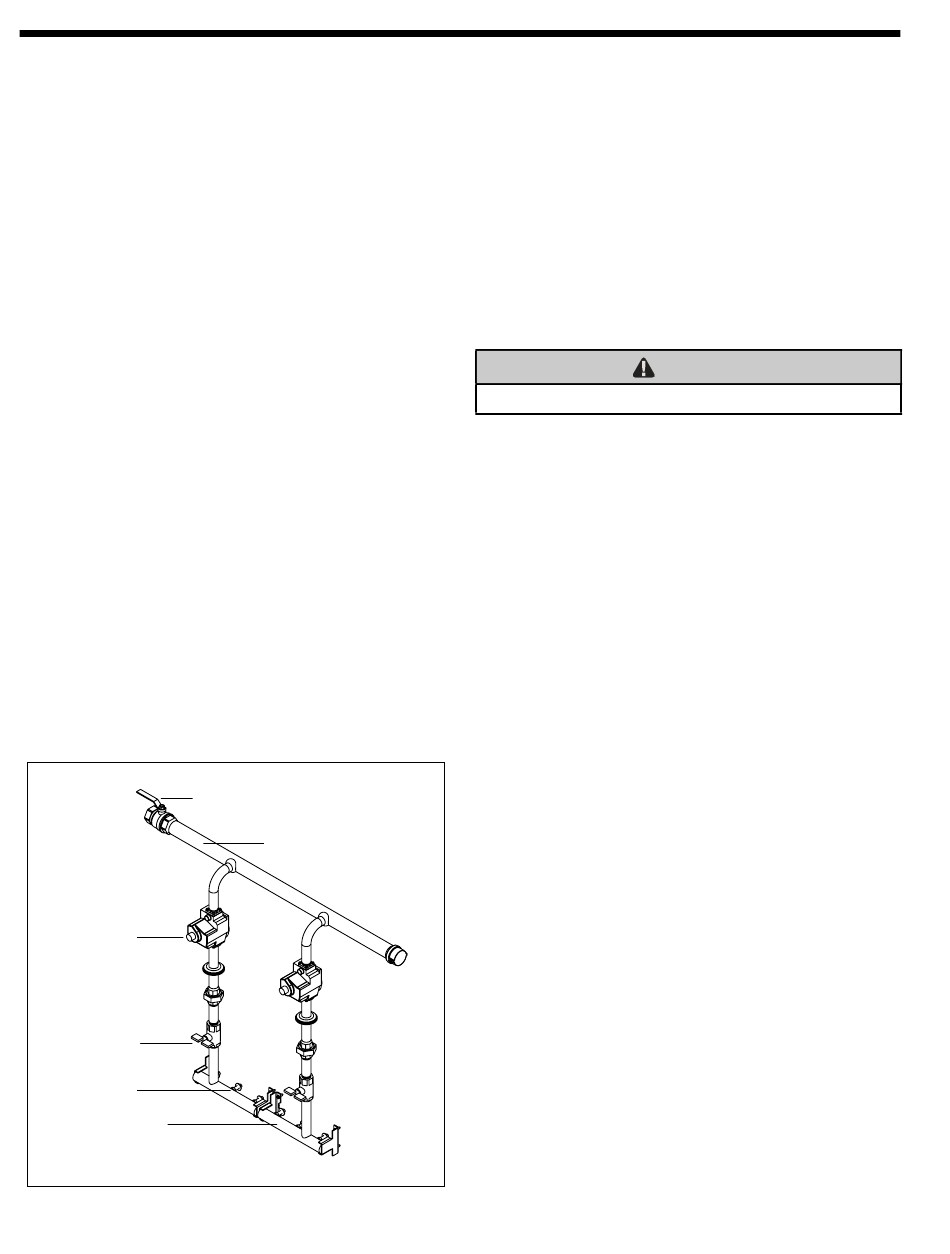

Figure 15.
Configuration caractéristique du
circuit de gaz
Collecteur de gaz
7.B.8
Allumeurs/capteurs
L'allumeur/capteur utilisé est à « surface chaude »,
120 V. Ils sont sous tension dès qu'il y a une demande de
chauffe et s'éteignent une fois l'allumage confirmé et la flamme
détectée. Les modèles 500 à 750 comprennent un allumeur/
capteur. Les modèles 1000 à 2000 comprennent deux
allumeurs/capteurs. Pour remplacer l'allumeur/capteur, couper
l'alimentation 120 V de l'appareil, retirer le panneau d'accès de
l'allumeur/brûleur, débrancher le connecteur Molex, retirer les
deux vis de fixation placées sur la bride de l'allumeur/capteur,
puis retirer l'allumeur/capteur. (L'allumeur [à surface chaude]
et le capteur de flamme constituent une seule pièce.) Replacer
l'ensemble dans l'ordre inverse, en posant un joint neuf avec
l'allumeur de rechange.
Le dispositif d'allumage devient très chaud.
7.B.9
Transformateur
Le transformateur de l'appareil n'est pas capable de
fournir une tension de commande pour les dispositifs externes,
tels que les vannes de zone. Ceux-ci doivent avoir leur
propre alimentation électrique distincte. S'il faut remplacer le
transformateur, couper l'alimentation 120 V. Débrancher les
fils du transformateur, retirer les vis de fixation et retirer le
transformateur. Remettre le transformateur en procédant dans
l'ordre inverse.
7.B.10
Soufflantes
Les soufflantes d'air de combustion déplacent l'air de
combustion de cet appareil de la chambre supérieure à la
chambre inférieure. Le mélange du gaz et de l'air est effectué
dans les brûleurs. Les modèles 500, 750 à 1000 contiennent
une seule soufflante, alors que les modèles 1250 et 2000
en ont deux. S'il convient de changer la soufflante, couper
l'alimentation 120 V et le gaz alimentant l'appareil. Retirer
le panneau avant. Débrancher le faisceau de câbles de la
soufflante. Retirer les vis situées au niveau de la bride de la
soufflante, puis retirer la soufflante. Remonter la soufflante
dans l'ordre inverse. S'assurer que tous les joints sont
correctement en place. Après remise en place de la soufflante,
s'assurer que l'appareil fonctionne correctement en suivant la
procédure de réglage décrite dans le présent manuel.
7.B.11
Contacteur de débit
Cet appareil utilise un contacteur de débit à palette
servant à vérifier le débit d'eau à l'appareil avant d'autoriser
l'allumage.
LAARS Heating Systems
ATTENTION
