Pré sentation de l'installation

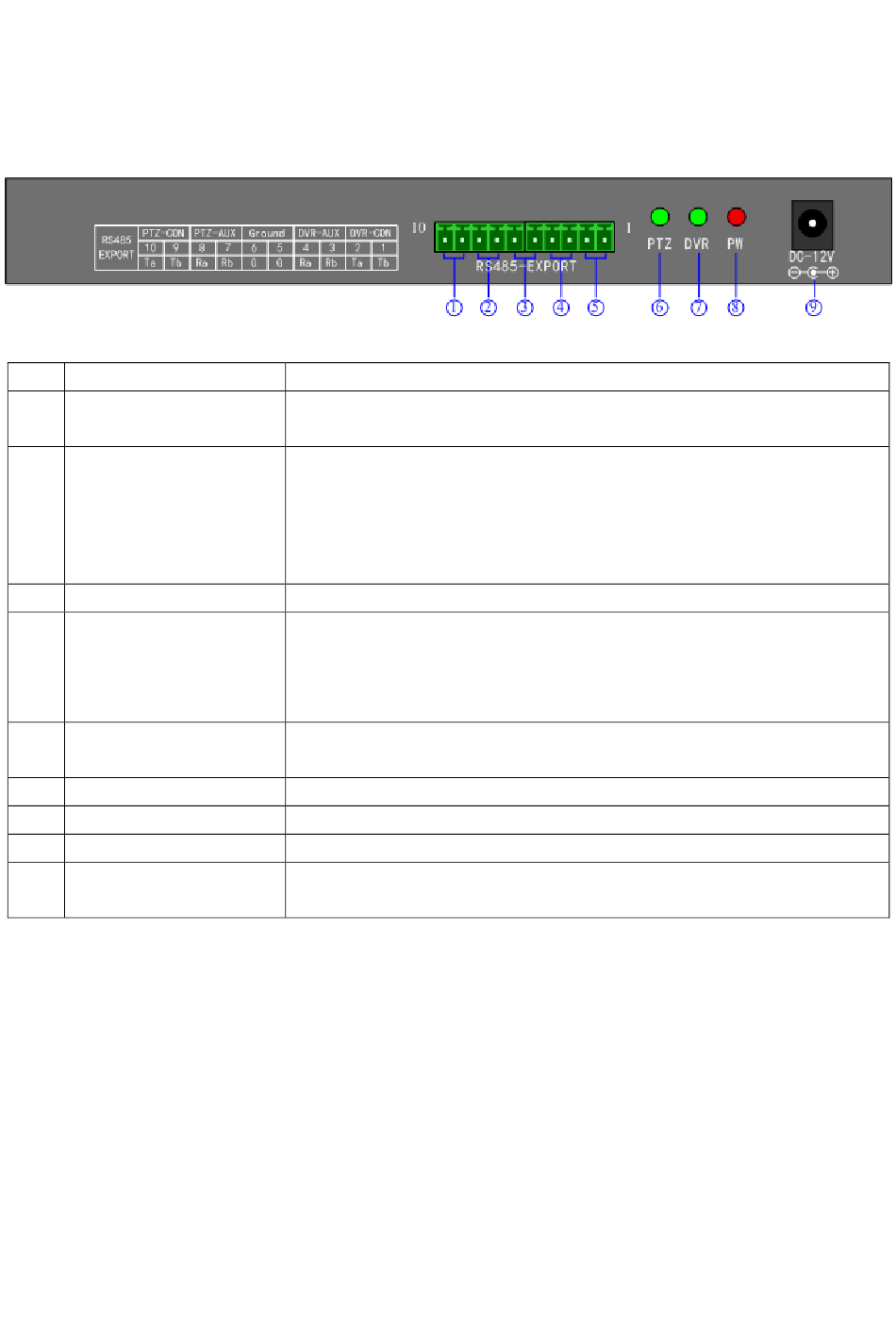

Pré sentation des interfaces du panneau arriè re
Introduction : les interfaces du panneau arriè re des claviers DS-1002K、DS-1003K sont identiques.
N°
Interface physique
Sortie de contrô le PTZ
1
PTZ-CON
2
Entré e pour clavier
auxiliaire de contrô le PTZ
PTZ-AUX
3
Terre
4
Entré e pour clavier
auxiliaire de contrô le DVR
DVR-AUX
Sortie de contrô le DVR
5
DVR-CON
6
Té moin de contrô le PTZ
7
Té moin de contrô le DVR
8
Té moin d'alimentation PW
Entré e d'alimentation 12
9
Vcc
Figure 1
Le clavier hô te se branche au port PTZ RS485. Ta doit se brancher sur la borne
RS485+ et Tb sur la borne RS485-.
Le clavier hô te se branche au clavier auxiliaire de contrô le PTZ. Le connecteur 8
broches du clavier hô te (Ra) se branche au connecteur 10 broches du clavier
auxiliaire (Ta) et le connecteur 7 broches (Rb) au connecteur 9 broches du clavier
auxiliaire (Tb). Le clavier auxiliaire peut alors ê tre utilisé pour contrô ler des
camé ras PTZ.
Borne de la ligne de terre
Le clavier hô te se branche au clavier auxiliaire de contrô le DVR. Le connecteur 4
broches du clavier hô te (Ra) se branche au connecteur 2 broches du clavier
auxiliaire (Ta) et le connecteur 3 broches (Rb) au connecteur 1 broche du clavier
auxiliaire (Tb). Le clavier auxiliaire peut alors ê tre utilisé pour contrô ler des DVR.
Branchez le connecteur 2 broches du clavier hô te (Ta) au port KB D+ du DVR et
le connecteur 1 broche du clavier hô te (Tb) au port KB D- du DVR.
En mode Contrô le PTZ, la DEL clignote en vert.
En mode Contrô le DVR, la DEL clignote en vert.
Lorsque le clavier est opé rationnel, le té moin reste allumé .
Entré e d'alimentation 12 Vcc
Branchements
5
