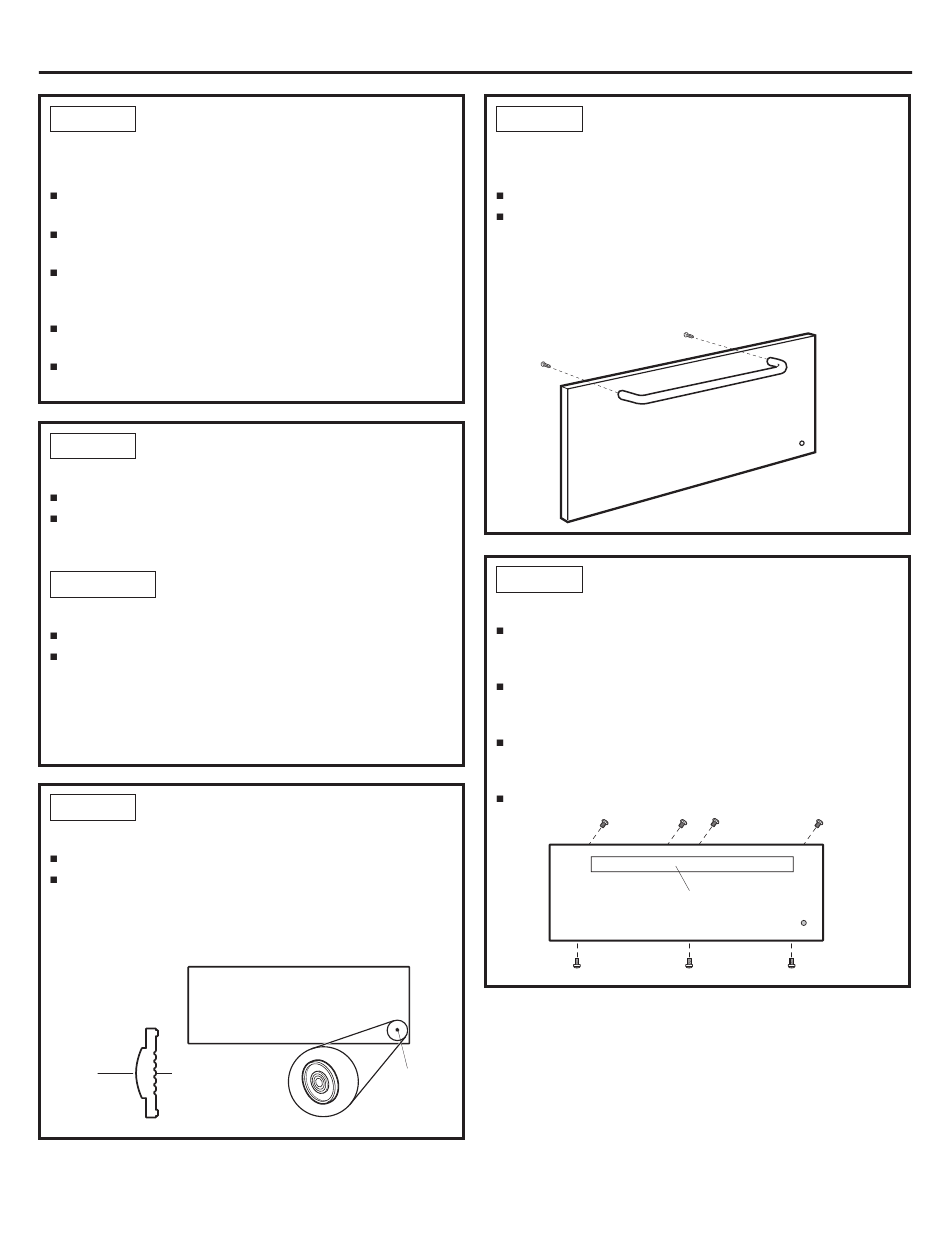

FIXER LE PANNEAU
ÉTAPE 4
PERSONNALISÉ AU PANNEAU
DE MONTAGE EN MÉTAL
Posez le panneau personnalisé, face visible vers le bas,
sur une surface propre.
Retirez tout le ruban et le matériel d'emballage du panneau
en métal.
Placez le côté plat du panneau en métal sur le dos
du panneau personnalisé avec les brides de montage
orientées vers le haut.
Alignez le trou du voyant dans le panneau avec celui du
panneau de montage.
Confirmez que le panneau en métal est d'équerre et
correctement placé sur le panneau personnalisé.
POUR LES PANNEAUX DE
ÉTAPE 5
MOINS DE 3/4 po D'ÉPAISSEUR
Séparez le panneau personnalisé et le panneau en métal.
Posez quelques cordons d'adhésif sur le panneau en métal.
Évitez de mettre de l'adhésif à moins de 1 po du trou du
voyant et des bords extérieurs.
POUR LES PANNEAUX DE
ÉTAPE 5A
PLUS DE 3/4 po D'ÉPAISSEUR
Séparez le panneau personnalisé et le panneau en métal.
Utilisez le panneau en métal comme gabarit. Placez le
panneau en métal sur le dos du panneau personnalisé
et percez des avant-trous. Les avant-trous doivent
correspondre aux vis utilisées (non fournies).
REMARQUE : Sélectionnez soigneusement la longueur des
vis afin d'éviter de pénétrer le côté fini.
INSTALLER LA LENTILLE
ÉTAPE 6
DE VOYANT
Tournez l'ensemble avec la face visible vers le haut.
Utilisez l'adhésif pour le plastique au bois pour fixer la
lentille de voyant sur le devant du panneau en bois. Sur
le côté avec la saillie (voir l'illustration), appliquez un petit
cordon d'adhésif sur le rebord extérieur. Placez la lentille
dans le trou percé.
Ce côté
Côté
contre
visible
le bois
1 po = 2,5 cm; 1 pi = 0,3 m
31-10700-6
Installation
ÉTAPE 7
Une poignée personnalisée (non fournie) peut être installée.
Percez des avant-trous dans le devant du panneau
personnalisé et à travers le panneau en métal
correspondant à la poignée choisie.
REMARQUE : Les vis de la poignée doivent être posées à
travers le panneau en métal et le panneau personnalisé dans
la poignée personnalisée ou celle d'origine.
ÉTAPE 8
Déterminez quels trous du panneau en métal s'alignent
avec ceux du devant de tiroir exposé et marquez les trous
de vis sur le panneau personnalisé.
Percez des trous de 1/8 po de profondeur pour les vis nº 6.
Les vis nº 6 s'enfonceront légèrement dans le panneau
personnalisé.
En utilisant les vis nº 6 fournies dans le sachet, installez
l'ensemble de panneau personnalisé sur le devant de tiroir
exposé avec sept vis.
Les vis nº 8 d'origine ne sont pas nécessaires.
Insérez
REMARQUE : L'amélioration des produits est un effort continu
la lentille
chez General Electric. Par conséquent, les matériaux, l'apparence
et les spécifications peuvent être modifiés sans préavis.
RÉINSTALLER LA POIGNÉE
D'ORIGINE OU LA POIGNÉE
PERSONNALISÉE
INSTALLER LE PANNEAU
ASSEMBLÉ SUR LE TIROIR
Poignée personnalisée
ou poignée d'origine
11
