2.4.5 - Connecteur Entrées/Sorties (16 entrées /16 sorties)
Le MODCVI est équipé d'un connecteur Entrées/Sorties par voie.
Description des entrées
Toutes les entrées sont optocouplées et actives à "1" (24 Volts).
Le courant consommé par entrée est 10mA.
- numéro de cycle : codage binaire 1-2-4-8-16.
Les cycles sont numérotés de 1 à 31 (31 cycles par voie).
- départ cycle : le cycle se déroule tant que le signal est à "1". Lorsque le signal
retombe, le cycle s'arrête et le compte rendu est envoyé à l'automate.
- dévissage : autorise le dévissage des broches au "départ cycle" à la vitesse programmée et courant fort.
- RAZ : remet à zéro les comptes rendus de serrage et efface les résultats à l'affichage.
- acquittement défaut : effacement des sorties comptes rendus sans effacer la mémoire du compteur de cycles OK.
- validation broche : ce signal permet d'autoriser ou non le départ de la broche.
- demande de compte rendu : sur demande de l'automate, le coffret envoie le dernier résultat et compte rendu
de serrage sur liaison série.
- arrêt externe : lorsque le paramètre est programmé à "oui" dans l'écran de programmation des phases de
prévissage, vissage et dévissage, le système arrête la phase en cours et passe à la suivante dès que le signal passe
à "1".
- synchro : permet de synchroniser les phases de serrage de plusieurs coffrets (ou broches en mode
asynchrone).
Description des sorties
Toutes les sorties sont actives à "1" et relayées dans le coffret.
I max DC = 1A
- prêt : ce signal est à l'état "1" quand le coffret est en état de fonctionnement.
- écho cycle : codage binaire 1-2-4-8-16. L'écho cycle n'est renvoyé que s'il correspond
à un cycle programmé ; sinon il est à "0".
- en cycle : réponse à la demande de départ cycle. Retombe à "0" en fin de cycle.
- nombre de cycles OK : ce signal passe à "1" lorsque le nombre de cycles effectués avec un compte rendu
bon est égal au nombre de cycles OK programmé.
- compte rendu bon : envoyé à l'automate quand le cycle est terminé et que le compte rendu est bon.
- compte rendu mauvais : envoyé à l'automate quand le cycle est terminé et que le compte rendu est mauvais.
- RAZ avec mémoire et RAZ sans mémoire permettent, à la fin du cycle, de remettre à zéro un appareil de
mesure de la gamme GEORGES RENAULT.
Nota : il peut être nécessaire dans certains cas d'insérer une résistance de 47Ω /1W sur les sorties utilisées
afin de limiter les courants d'appels.
MODCVI & MULTICVI
Vmax DC = 150V
Pmax DC = 30W
- 14 -

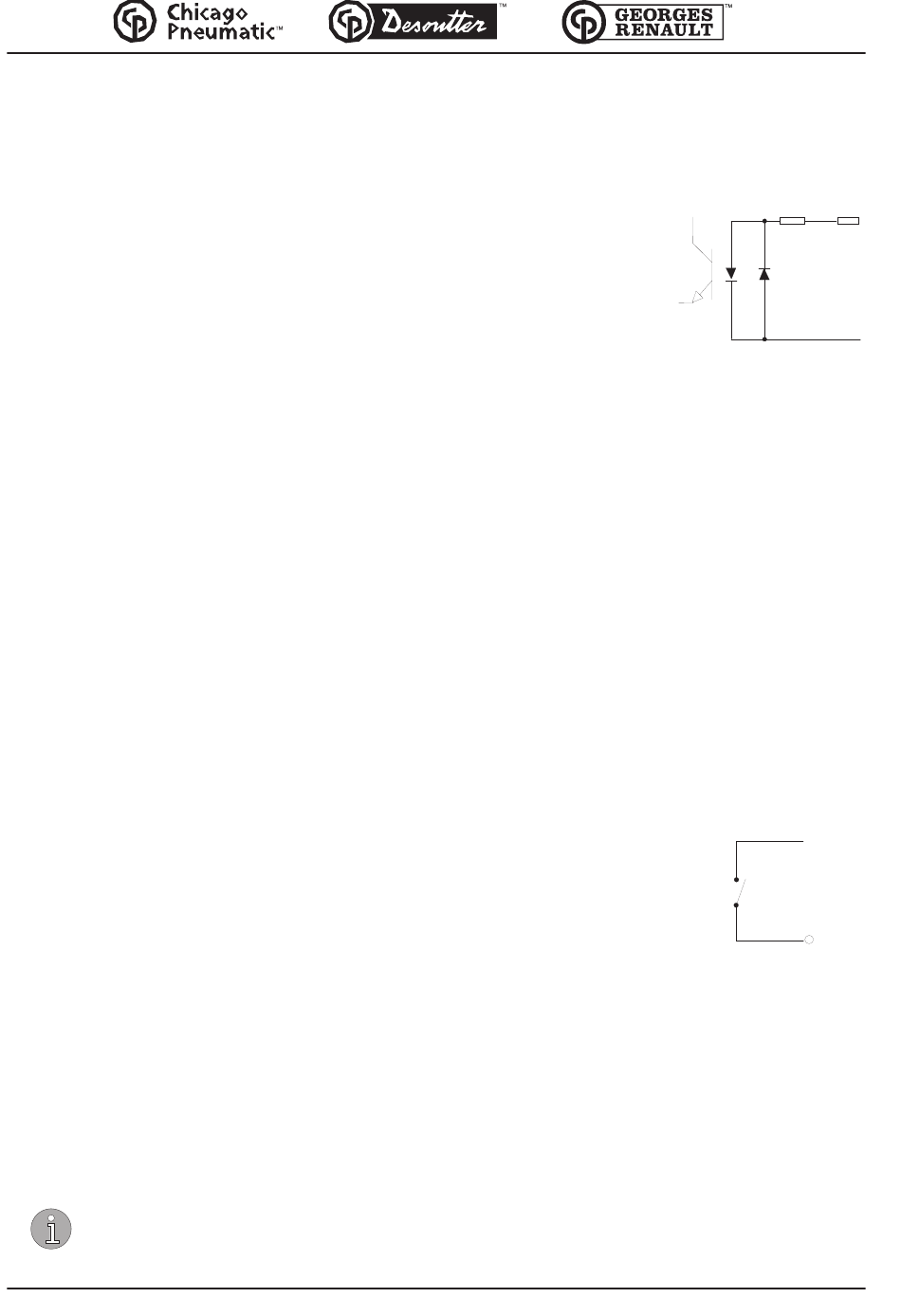

S c h é m a d ' u n e " e n t r é e "
2 4 V o l t s o p t o c o u p l é e
1 0 K O h m s
+ 5 V
e n t r é e
0 V
( 2 4 V )
S c h é m a d ' u n e " s o r t i e "
r e l a y é e d a n s l e c o f f r e t
C o m m u n
S o r t i e
