5 SELECTION PAR ECRANS

Lecteur magnétique

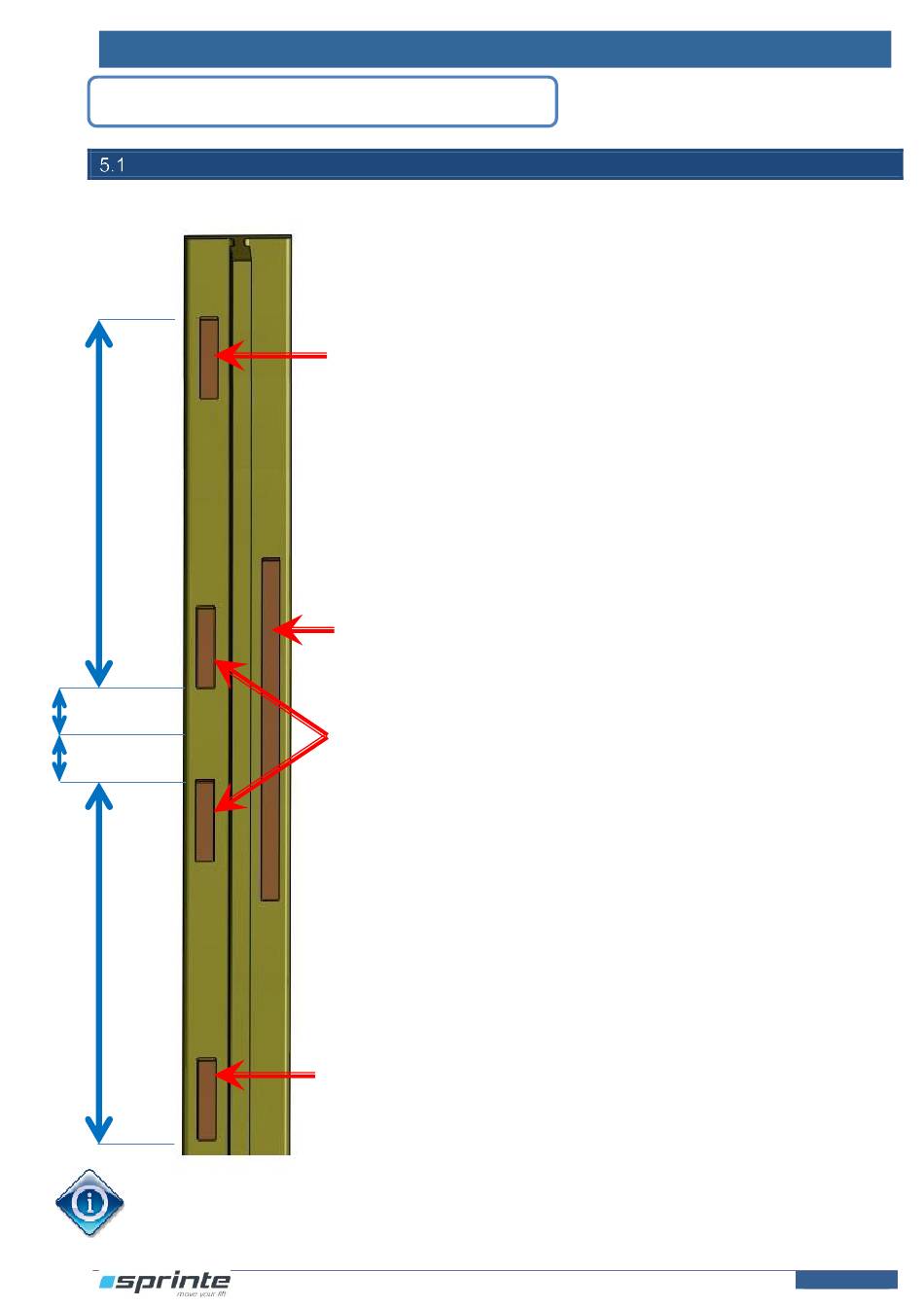

5.1.1 Disposition des aimants
DR
DA
DA
DR
DR = Distance de décélération. Ex : Si vitesse = 60cm/s (ou 0,6m/s), DR =
DA = Distance d'arrêt.
ASP 116 EVOLUTION – MANUEL D'INSTALLATION
Aimant de ralentissement en descente : 70 x 15 x 8 mm
Aimant de zone de porte : 300 x 15 x 8 mm
Aimants d' arrêt : 70 x 15 x 8 mm
Distance entre les 2 aimants d'arrêt = +/- 10cm environ (=2DA)
Aimant de ralentissement en montée : 70 x 15 x 8 mm
Tous droits réservés, y compris ceux de traduction.
60cm
