SCHÉMA DE RACCORDEMENT
EE210p (type C)
La sonde déportée EE210P pour le EE210-HT6xPC (4 ... 20mA, 2-fils) et HTx3xPC (interface Modbus) doit être commandée séparé-
ment. La sonde EE210P doit être connectée au EE210 par l'utilisateur
• Installer d'abord le presse étoupe sur le boitier du EE210.
• Avant de connecter la sonde, débrancher l'alimentation du EE210.

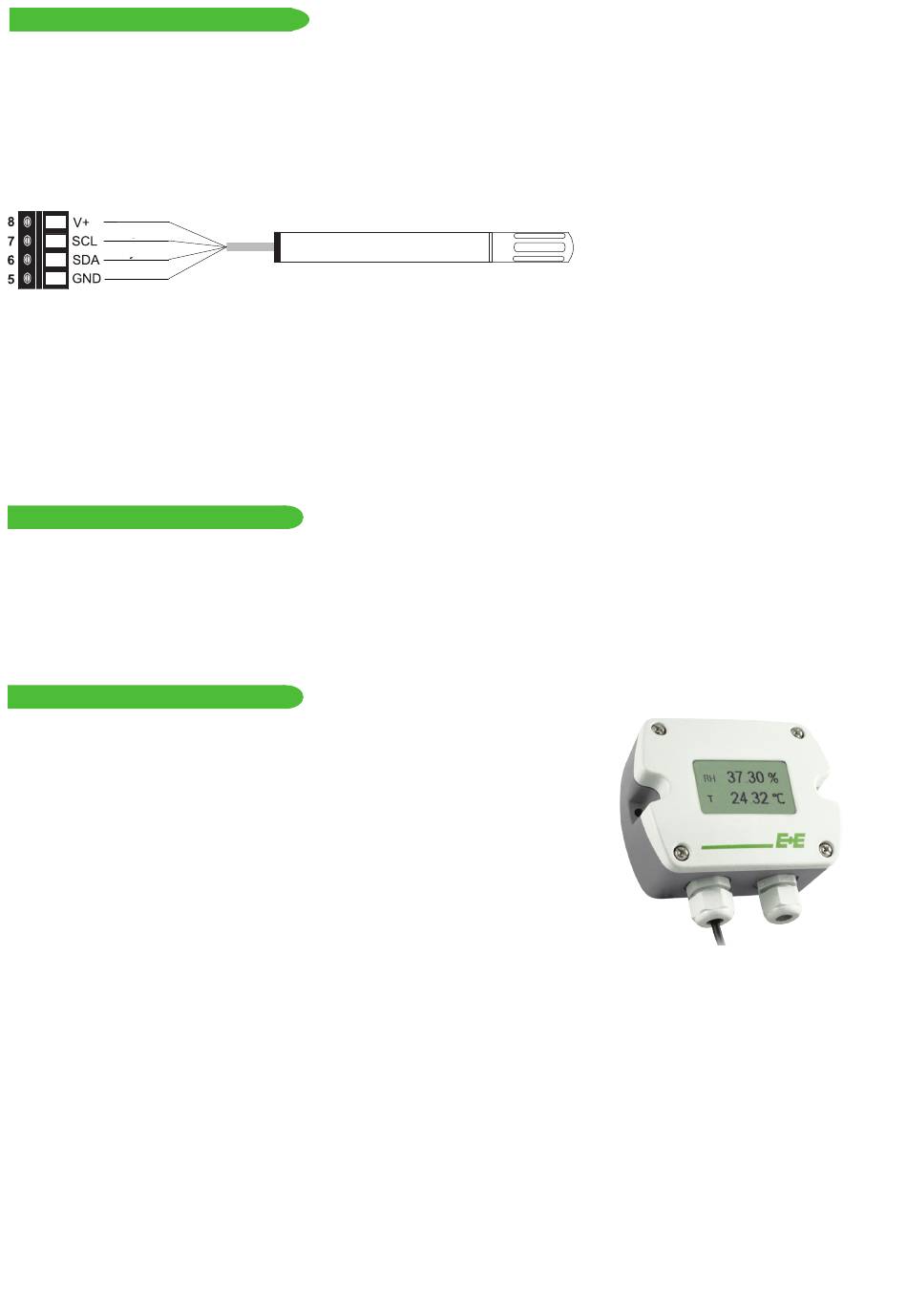

• Insérer le câble du EE210P dans le presse étoupe et le connecter au bornier selon le schéma suivant.
blanc
vert
jaune
marron
NB :
La EE210P est une sonde intelligente avec une sortie numérique, elle est interchangeable. Dans le cas ou la sonde et (ou) le câble
serait à changer, ou si un câble plus long est nécessaire, il suffit de commander une sonde de remplacement comme indiqué sur la fiche
technique du EE210. Le remplacement de la sonde doit être effectué comme indiqué ci-dessus.

Important :

S'assurer que le presse étoupe est bien fermé tant sur la sonde EE210P que sur les câbles d'alimentation et des sorties. Ceci est
nécessaire pour assurer l'étancheité du boitier (indice de protection IP) selon les spécifications tout comme pour alléger les contraintes
mécaniques sur le bornier à vis de la carte du EE210.

INDICATION DES LEDS

LED Verte - Indique si tout est normal :
Eclairée = tout est OK
Clignote = le tableau de bord ne reconnait pas l'électronique
de mesure dans la sonde
Eteinte = pas d'alimentation ou erreur du processeur

AffICHEUR

paramétrage usine :
L'afficheur indique les deux paramètres choisis en sorties 1et 2 (selon code de
commande). Pour les versions en sortie numérique l'afficheur indique l'humidité
relative et la température.
paramétrage utilisateur :
L'utilisateur peut changer l'affichage des lignes 1, 2 ou 3 et selectionner les
paramètres à afficher en utilisant le logiciel de configuration EE-PCS (à téléchar-
ger sur www.epluse.com/configurator) et l'adaptateur de configuration en option,
non inclus dans la livraison de base du EE210.
Important :
Le EE210-HT6 (4..20mA, version 2 fils) l'afficheur ne fonctionne que si les deux
sorties sont connectées.
LED Bleue - information durant la confi guration avec le kit de
confi guration optionnel E+E:
Eclairée = Le confi gurateur de produits E+E (EE-PCA) est
branché, aucune communication en cours
Clignote = EE-PCA branché, communication en cours
Eteinte = EE-PCA non branché au EE210
