4 Montage
Humidité
12

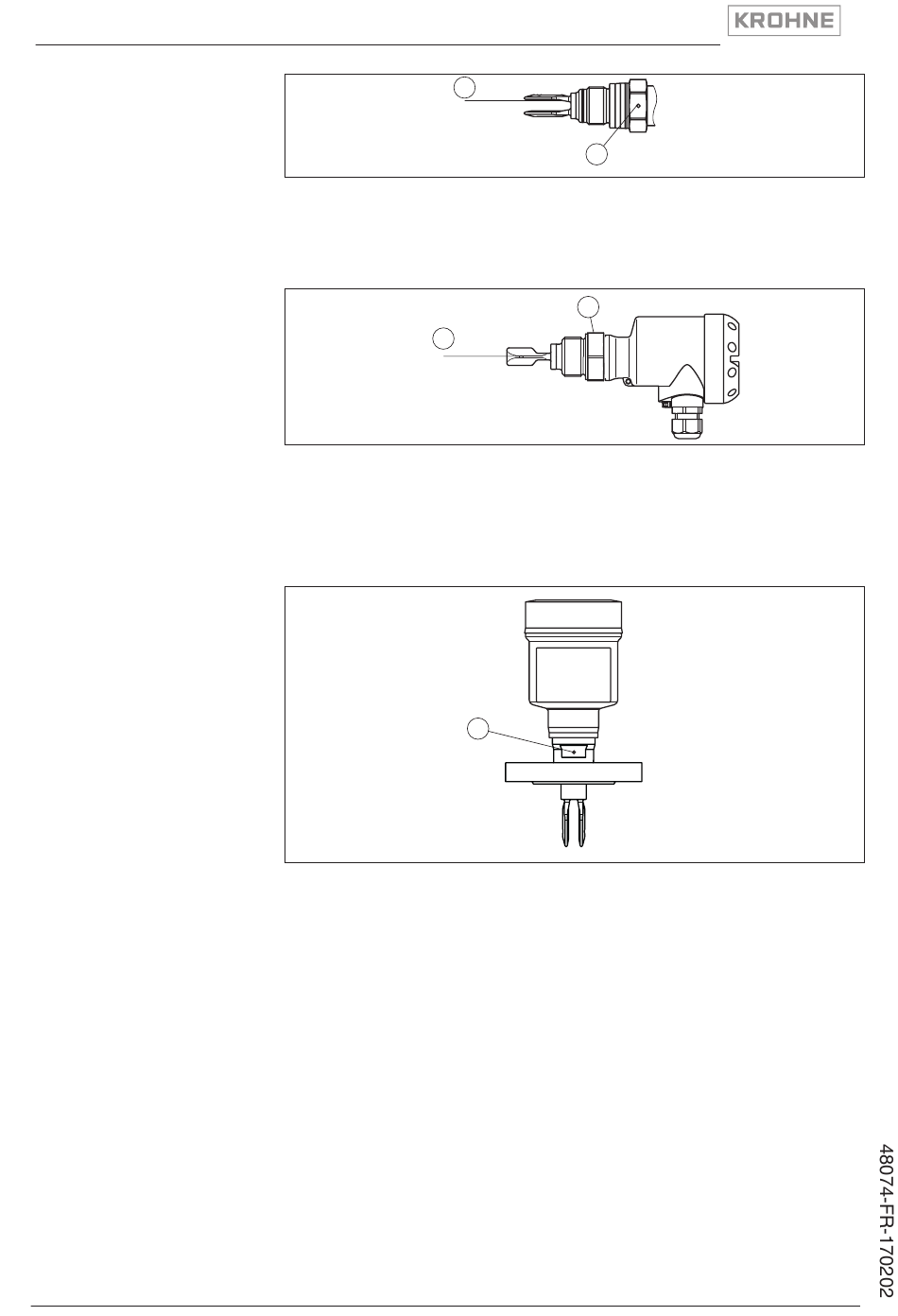

Fig. 4: Montage horizontal
1 Point de commutation
2 Repère pour version filetée en haut - pour les versions à bride, il est orienté
vers les perçages de la bride
1
Fig. 5: Montage horizontal (position de montage recommandée, en particulier
pour les produits colmatants)
1 Point de commutation
2 Repère pour la version filetée, orienté vers le haut
Sur la version à bride, la fourche est orientée de la manière suivante.
Fig. 6: Position des lames avec versions à bride
1 Repère pour la version à bride, orienté vers le haut
Utilisez les câbles recommandés (voir au chapitre "Raccordement à
l'alimentation") et serrez bien le presse-étoupe.
Vous protègerez en plus votre appareil contre l'infiltration d'humidité
en orientant le câble de raccordement devant le presse-étoupe vers
le bas. Ainsi, l'eau de pluie ou de condensat pourra s'égoutter. Cela
concerne en particulier les montages à l'extérieur ou dans des lieux
où il faut s'attendre à de l'humidité (due par exemple à des processus
de nettoyage) ou encore dans des cuves réfrigérées ou chauffées.
1
2
2
1
