- Page 1 MODELE : 2EASY-KDT25 MANUEL UTILISATEUR...
- Page 2 1° INSTRUCTIONS Ne pas toucher aux ouvertures derrière le moniteur pour permettre une bonne ventilation et protéger de la surchauffe. Ces ouvertures ne doivent pas être bloquées ni couvertes. Le moniteur ne doit jamais être placé près d’un radiateur ou d’une source de chaleur, à moins que l'on ne fournisse la ventilation appropriée.

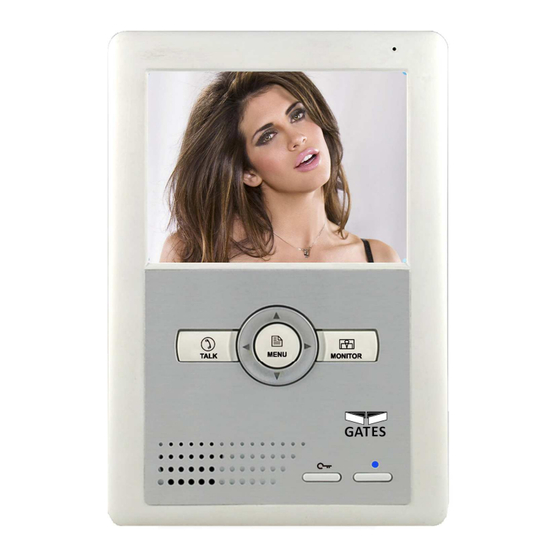

- Page 3 3° CONNECTIQUE ET TYPE DE FIXATION Microphone Écran à cristaux liquides 5 POUCES Bouton CONVERSATION (décrochez) Bouton du MENU (réglages) Bouton du MONITEUR (surveillance) Haut-parleurs Bouton d’ouverture principale Bouton d'APPEL Intercom Vissez directement les vis sur la boite encastrée au mur, ou percez deux trous pour fixer la plaque de fixation du moniteur.
- Page 4 4° FONCTIONNEMENT 1) Lorsqu’un visiteur actionne la caméra à l’extérieur, le moniteur sonne et en même temps, l'écran affiche l'image du visiteur. 2) Appuyez une fois sur le Bouton CONVERSATION ou « TALK » du moniteur si vous voulez communiquer en mode « mains libres » avec le visiteur pendant une durée maximale de 90 secondes.
- Page 5 5° COMMANDES D’OUVERTURES 1) Après avoir reçu un appel, vous pouvez décrochez ou non, mais également ouvrir votre portillon ou ouvrir votre portail, ou même exécuter ces deux opérations simultanément, sans forcément communiquer avec le visiteur. 2) Si vous souhaitez ouvrir le portillon, lorsque l’image du visiteur apparait, appuyez sur le Bouton Si vous souhaitez, vous pouvez tout d’abord communiquer avec le visiteur, en appuyant une première fois sur le bouton «...
- Page 6 6° SURVEILLANCE Si le moniteur est en veille, appuyer sur le Bouton « MONITOR » ou alors l'écran affiche 4 icônes 1, 2, 3, 4 cela vous permet de faire une surveillance si vous avez installé plusieurs caméras. Appuyez sur l’icône de votre choix pour sélectionner le numéro de caméra.
- Page 7 7° INTERCOMMUNICATION Lorsque le moniteur est sur la page du menu principal, sélectionnez Intercom sur l’écran tactile. Puis sélectionner Sélectionner un nom puis appuyer sur pour appeler. Appuyer sur pour annuler Intercommunication générale : Si plusieurs moniteurs sont reliés au même système, alors sélectionnez «...
- Page 8 Vous pouvez définir un volume de sonnerie de jour, 6.00 ~18.00 par défaut. touchez ensuite l'icône de volume pour entrer dans la page l'icône pour diminuer/augmenter touche alors l'icône pour valider et quitter et sortir. Vous pouvez définir un volume de sonnerie de nuit 18.00 ~6.00 en temps par défaut, si vous ne voulez pas être dérangés la nuit, vous pouvez mettre le volume à...
- Page 9 9° REGLAGES TEMPS D'AFFICHAGE SURVEILLANCE Appuyer sur monitor ou Appuyer sur monitor time (Temps d'affichage) Pressez pour changer Pressez pour valider Pressez pour page précédente...
- Page 10 10° ECRAN ET VOLUME En mode veille, appuyez sur MONITOR puis sur 1° Luminosité 2° Couleur Cliquez et ajuster Cliquez et ajuster 3° Mode 4° Volume en conversation Cliquez et ajuster Cliquez et ajuster Pour sortir touchez...
- Page 11 PROGRAMMATION POUR LE PROFESSIONNEL Cliquez sur about ou LOGO GATES Touchez l’écran 2s maintenu Touchez installer setup...
- Page 12 TAPEZ 8013 POUR AFFICHEZ LE FORMAT 24 HEURES * pour annuler pour valider TAPEZ 8005 POUR AFFICHEZ L 'IMAGE SUR TOUS LES MONITEURS * pour annuler pour valider TAPEZ 8102 POUR AFFICHEZ EN FRANCAIS SUR TOUS LES MONITEURS * pour annuler pour valider TAPEZ 8021 POUR UN TEMPS DE DEVEROUILLAGE DE 1S TAPEZ 8023 POUR UN TEMPS DE DEVEROUILLAGE DE 3S...
- Page 13 11° MEMOIRE D’IMAGES Après 3 secondes, si personne ne répond, une image est enregistrée et la Led clignote doucement pour nous prévenir de l’enregistrement d’une image. Vous pouvez aussi enregistrer manuellement avec Il est possible de prendre 1, 4 ou 8 images espacées de 1.5s chacune.
- Page 14 - Possibilité de faire glisser gauche/droite en (slide) tactile. - Diaporama réglé d'origine à 5 secondes. - Avec le logiciel « GATES / T-Views » transfert vers pc possible LES PHOTOS SONT RANGEES PAR DOSSIER ET CHAQUE JOUR COMPORTE UN DOSSIER.
- Page 15 Câblage rapide « 2EASY » En cas d'utilisation de la nouvelle alimentation pour 4 produits ( 4 moniteurs ou 4 caméras) câbler comme si dessous pour le câblage standard 1 moniteur et 1 caméra. En cas d'utilisation des derniers moniteurs vous aurez une fonction supplémentaire : lumière 230v ou tension 230v ( verrouillage).
- Page 16 DT591 /DT592 Caméra couleur inox 2 fils DONNEES DT591 DT592 TECHNIQUES Tension d’alim (Volts) 24Vdc 24Vdc Nombre de fils 2 fils 2 fils Fils polarisés Section / Distance SYT 0.9mm²/220m SYT 0.9mm²/220m Section / Distance 1mm²/300m 1mm²/300m Visière de protection Inox Touches d’appel Sorties 12vdc...
- Page 17 Dimension caméra DT591 Dénomination des éléments Caméra Haut-parleur Plaque de nom Bouton d’appel Micro...
- Page 18 Description technique DT591 Dip-switch pour déterminer le type de verrouillage Dip-switch pour déterminer l’adressage de la caméra Réglages du micro Réglages du haut-parleur Connecteur du bus et des sorties tension et contact sec...
- Page 19 Montage caméra sans visière Montage caméra avec visière Spécifications DT591 *Une touche d’appel * Alimentation électrique : DC 24V * Caméra tête d'épingle Couleur CCD; * Double sortie contact sec; * Double sortie tension : 12Vdc, 300mA; * Température :-10°c ~ + 45°C; * Câblage: 2 fils non-polarité;...
- Page 20 Réglages angle de vue Connexion simple d’une seule gâche...
- Page 21 Connexion d’une gâche avec bouton poussoir Connexion multiple par 2 boutons poussoir...
- Page 22 Connexion d’une gâche avec alim déportée Connexion de 2 gâches avec alim déportée...
- Page 23 Connexion à un seul automatisme Connexion à 2 contacts pour un automatisme...
- Page 24 Connexion de 4 caméras avec un moniteur...
- Page 25 Connexion de 4 moniteurs avec 1 caméra...
- Page 26 Extension de 4 moniteurs supplémentaires...
- Page 27 Adressage moniteur / caméra multi-boutons...
- Page 28 Adressage en cas de moniteurs multiples 30 Bd Oddo 13015 Marseille Mob : + 33 6 75 33 87 97 Tél : + 33 4 86 95 44 20 Fax : + 33 4 84 25 22 39 E-mail: gates-france@orange.fr GATES FRANCE Web: www.gates-france.fr...
