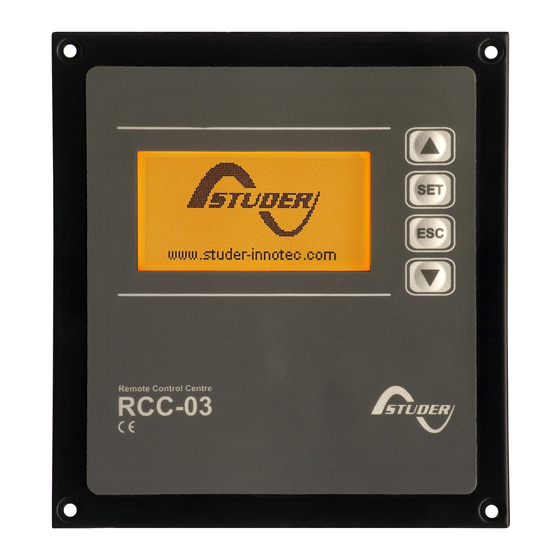

RCC-02/-03 Guide rapide

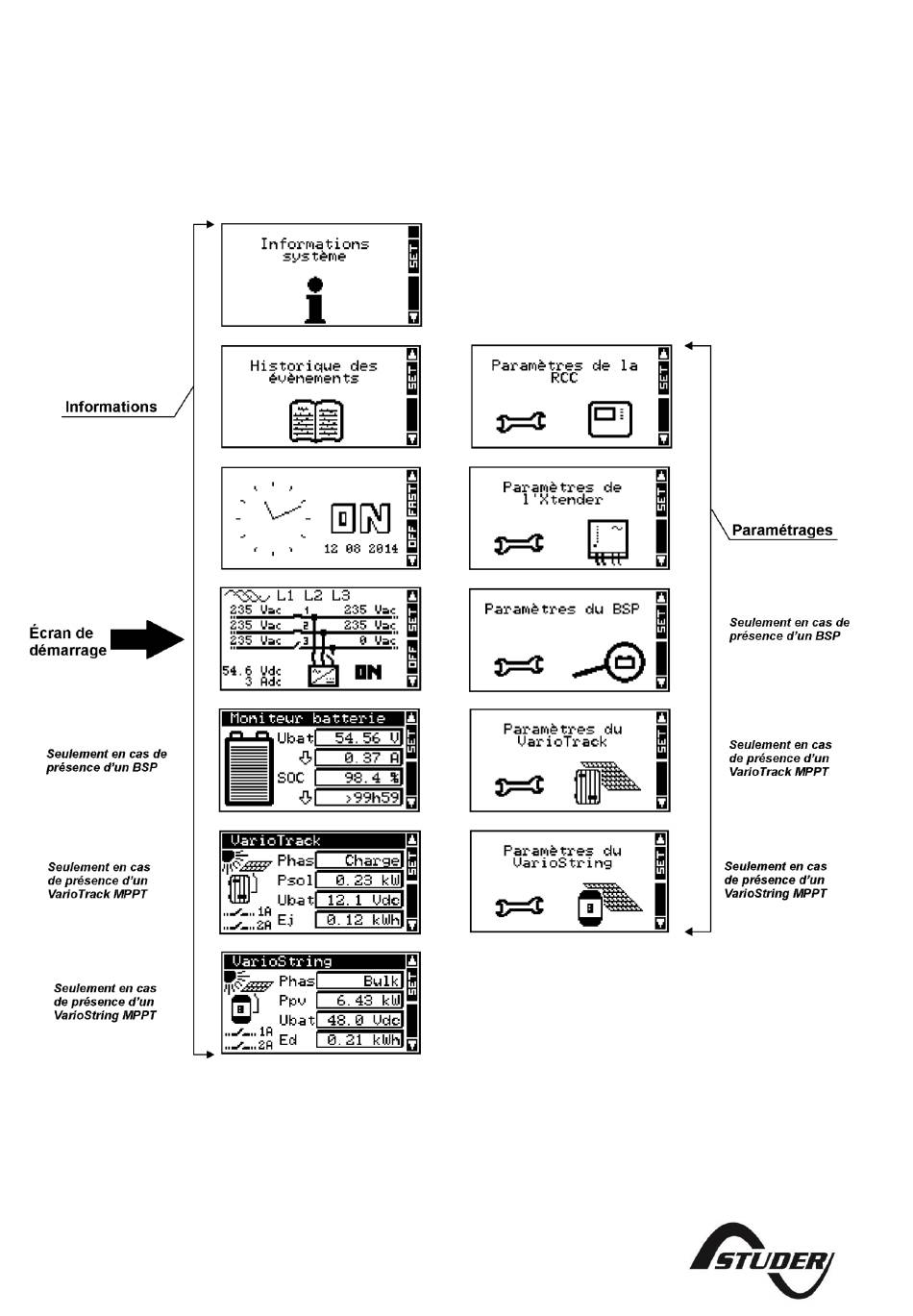

Affichages principaux
Studer Innotec SA 2015 – V 4.4.0
4O9C7

Publicité

Table des Matières
loading

Manuels Connexes pour Studer RCC-02

Sommaire des Matières pour Studer RCC-02

  • Page 1 RCC-02/-03 Guide rapide Affichages principaux Studer Innotec SA 2015 – V 4.4.0 4O9C7...

  • Page 2: Autres Langues

    Studer Innotec SA Guide rapide RCC-02/-03 PTIONS DE LA TÉLÉCOMMANDE réf. Niveau Paramètre Valeur usine Basic 5000 Langue 0 Français Expert 5036 AUTRES LANGUES Basic 5038 2ème langue disponible Français Basic 5039 3ème langue disponible Allemand Basic 5040 4ème langue disponible...

  • Page 3: Modification Groupee Des Niveaux D'acces Aux Parametres

    Studer Innotec SA Guide rapide RCC-02/-03 réf. Niveau Paramètre Valeur usine Charger un fichier de configuration BSP Expert 5055 (masterfile) Expert 5084 Sauvegarde et restauration VarioTrack Expert 5085 Sauvegarde des paramètres VarioTrack Expert 5086 Chargement des paramètres VarioTrack Créer un fichier de configuration VarioTrack Inst.
  • Page 4 Studer Innotec SA Guide rapide RCC-02/-03 PTIONS DE L TENDER Niveau Paramètre Valeur usine réf. Basic 1100 PARAMETRES DE BASE Basic 1551 Paramètres de base réglés au potentiometre dans XTS Basic 1107 Courant maximum de la source AC (Input limit)
  • Page 5 Studer Innotec SA Guide rapide RCC-02/-03 Niveau Paramètre Valeur usine réf. Expert 1143 Tension 1 pour nouveau cycle 12.5/25/49.9 Vdc Expert 1144 Durée en sous-tension 1 pour nouveau cycle 30 min Expert 1145 Tension 2 pour nouveau cycle 12.3/24.6/49.2 Expert 1146 Durée en sous-tension 2 pour nouveau cycle...
  • Page 6 Studer Innotec SA Guide rapide RCC-02/-03 Niveau Paramètre Valeur usine réf. Expert 1560 Augmentation max de la tension AC-Out quand 10 Vac batterie pleine Expert 1112 Fréquence onduleur 50 Hz Expert 1536 Augmentation de fréquence à batterie pleine Expert 1549 Augmentation de la fréquence en fonction de la...

  • Page 7: Contact Auxiliaire

    Studer Innotec SA Guide rapide RCC-02/-03 Niveau Paramètre Valeur usine réf. Expert 1506 Delta de fréquence accepté en dessous de la 15 Hz fréquence de référence Expert 1507 Durée en erreur de fréquence avant de couper le 5 sec transfert Inst.
  • Page 8 Studer Innotec SA Guide rapide RCC-02/-03 Niveau Paramètre Valeur usine réf. Expert 1518 Xtender ON (AUX 1) Expert 1543 Entrée de commande actif (AUX1) Expert 1226 Alarme de sous-tension de batterie (AUX 1) Expert 1227 Surtension de batterie (AUX 1)
  • Page 9 Studer Innotec SA Guide rapide RCC-02/-03 Niveau Paramètre Valeur usine réf. Expert 1261 Puissance onduleur niveau 2 active (AUX 1) Expert 1262 Puissance 2 (AUX 1) 80 % Pnom Expert 1263 Durée 2 (AUX 1) 5 min Expert 1264 Puissance onduleur niveau 3 active (AUX 1)
  • Page 10 Studer Innotec SA Guide rapide RCC-02/-03 Niveau Paramètre Valeur usine réf. Expert 1322 Jours de la semaine (AUX 2) Aucun jours Expert 1323 Heure de début (AUX 2) 07:00 hh:mm Expert 1324 Heure de fin (AUX 2) 20:00 hh:mm Inst.
  • Page 11 Studer Innotec SA Guide rapide RCC-02/-03 Niveau Paramètre Valeur usine réf. Expert 1352 Charge de batterie en phase d'absorption périodique (AUX 2) Inst. 1602 Quota d'énergie sur AC-in (AUX2) Expert 1353 Contact activé sur une tension de batterie (AUX 2)
  • Page 12 Studer Innotec SA Guide rapide RCC-02/-03 Niveau Paramètre Valeur usine réf. Expert 1594 Contact activé sur l'état de charge de batterie SOC 3 (AUX 2) Expert 1595 Contact activé en dessous de SOC 3 (AUX 2) Expert 1596 Durée 3 (AUX 2)
  • Page 13 Studer Innotec SA Guide rapide RCC-02/-03 Niveau Paramètre Valeur usine réf. Expert 1405 Délai de comptage des sous-tensions batteries 10 sec critiques permises avant arrêt définitif Expert 1131 Après surtension de batterie Expert 1132 Après surcharge onduleur ou Smart-Boost Expert 1533 Délai pour réenclenchement après surcharge...

  • Page 14: Options Du Bsp

    Studer Innotec SA Guide rapide RCC-02/-03 PTIONS DU réf. Niveau Paramètre Valeur usine Basic 6000 PARAMETRES DE BASE Basic 6057 Tension du système Automatique Basic 6001 Capacité nominale 110 Ah Basic 6002 Durée de décharge nominale (C-rating) 20 h Basic...
  • Page 15 Studer Innotec SA Guide rapide RCC-02/-03 réf. Niveau Paramètre Valeur usine Basic 10037 Synchronisation cycle de batterie avec Xtender Basic 10005 Tension de maintien 13.6/27.2/54.4 Vdc Basic 10009 Tension d'absorption 14.4/28.8/57.6 Vdc Basic 10017 Egalisation autorisée Basic 10021 Tension d'égalisation 15.6/31.2/62.4 Vdc...
  • Page 16 Studer Innotec SA Guide rapide RCC-02/-03 réf. Niveau Paramètre Valeur usine Inst. 10057 Restaurer les paramètres d'usine Inst. 10058 Sauvegarde en flash des paramètres Expert 10039 ON des VarioTrack Expert 10040 OFF des VarioTrack Expert 10051 Reset des VarioTrack Expert...
  • Page 17 Studer Innotec SA Guide rapide RCC-02/-03 réf. Niveau Paramètre Valeur usine Contact activé en fonction de la température de Expert 10123 batterie (AUX 1) Avec BSP ou BTS Contact actif avec la température de batterie (AUX Expert 10124 Expert 10125 Contact auxiliaire activé...
  • Page 18 Studer Innotec SA Guide rapide RCC-02/-03 réf. Niveau Paramètre Valeur usine Charge de batterie en phase de maintien (Floating) Expert 10161 (AUX 2) Charge de batterie en phase de maintien réduit Expert 10162 (Reduced Floating) (AUX 2) Charge de batterie en phase d'absorption...

  • Page 19: Options Du Vario String Mppt

    Studer Innotec SA Guide rapide RCC-02/-03 MPPT PTIONS DU ARIO TRING réf. Niveau Paramètre Valeur usine Basic 14000 PARAMETRES DE BASE Bloquer la programmation par commutateurs Expert 14174 (dipswitch) Expert 14001 Courant de charge des batteries 120 Adc Basic 14002 Câblage des panneaux solaires...
  • Page 20 Studer Innotec SA Guide rapide RCC-02/-03 réf. Niveau Paramètre Valeur usine Expert 14037 SYSTEME Bloquer la programmation par commutateurs Expert 14174 (dipswitch) Expert 14040 Type de contrôle de MAT batterie Pas de contrôle Expert 14041 Type de contrôle de MAT PV Pas de contrôle...
  • Page 21 Studer Innotec SA Guide rapide RCC-02/-03 réf. Niveau Paramètre Valeur usine Expert 14086 Charge de batterie en phase d’égalisation (AUX 1) Charge de batterie en phase de maintien (Floating) Expert 14087 (AUX 1) Charge de batterie en phase de maintien réduit...
  • Page 22 Studer Innotec SA Guide rapide RCC-02/-03 réf. Niveau Paramètre Valeur usine Expert 14122 CONTACT AUXILIAIRE 2 Expert 14123 Mode de commutation (AUX 2) Automatique Expert 14124 Mode de combinaison des évènements (AUX 2) Premier actif (OU) Expert 14129 Contact activé sur un évènement (AUX 2)
  • Page 23 Studer Innotec SA Guide rapide RCC-02/-03 réf. Niveau Paramètre Valeur usine Activé seulement si la batterie n'est pas en phase de Expert 14159 bulk (AUX 2) Expert 14160 Contact activé en fonction du SOC (AUX 2) Avec BSP Contact activé sur l'état de charge de batterie SOC...
  • Page 24 Studer Innotec SA Guide rapide RCC-02/-03 N° info. Libellé Unité Description 3138 P in Puissance apparente d'entrée 3137 P in a Puissance active d'entrée 3084 F in Fréquence d'entrée 3080 Eac in YD Energie de la veille 3081 Eac in Day Energie de la journée en cours...
  • Page 25 Studer Innotec SA Guide rapide RCC-02/-03 N° info. Libellé Unité Description 7019 Tuti Durées des compteurs utilisateur 7029 Tbat °C Température de batterie 7047 Sfab SOC fabricant NFORMATION UTILISATEURS ARIO RACK N° info. Libellé Unité Description 11000 Ubat Tension de batterie...
  • Page 26 Studer Innotec SA Guide rapide RCC-02/-03 NFORMATION UTILISATEURS ARIO TRING N° info. Libellé Unité Description 15000 Ubat Tension de batterie 15001 Ibat Courant de batterie Phase de cycle de batterie (Charge, Absorpt., Egalise, 15002 Phase Texte Maintien, ---, ---, Maint.R., Abs.Per., ---, ---, ---, ---)
  • Page 27 Studer Innotec SA Guide rapide RCC-02/-03 N° info. Libellé Unité Description 15036 Ibmx Courant de batterie max du jour en cours 15037 Ppmx Puissance PV max du jour en cours 15038 Ppm1 Puissance PV1 max du jour en cours 15039...
  • Page 28 Studer Innotec SA Guide rapide RCC-02/-03 No réf. Description Alarme (021): Courant max de la source AC dépassé, pas de transfert Arrêt (022): Tension présente sur AC-Out Arrêt (023): Phase non définie Alarme (024): Changer la batterie de l'horloge Arrêt (025): PCB commande inconnu. Mettre à jour le code Arrêt (026): PCB puissance inconnu.
  • Page 29 Studer Innotec SA Guide rapide RCC-02/-03 No réf. Description (074): Enregistrement du paramètre Xcom-MS (075): Adresse du MPPT MS changée avec succès Erreur (076): Erreur de changement d'adresse MPPT MS Erreur (077): Position d'un commutateur MPPT MS erroné (078): SMS ou email envoyé...
  • Page 30 Studer Innotec SA Guide rapide RCC-02/-03 No réf. Description Erreur (149): Setting de paramètres incomplet Erreur (150): Erreur de cablage des panneaux solaires du VarioString Erreur (162): Communication interrompue avec la RCC/Xcom232i Erreur (163): Communication interrompue avec l'Xtender Erreur (164): Communication interrompue avec le BSP...
  • Page 31 Studer Innotec SA Guide rapide RCC-02/-03 User manual V 4.4.0...
  • Page 32 Studer Innotec SA Rue des Casernes 57 CH -1950 Sion, Suisse +41 (0) 27 205 60 80 +41 (0) 27 205 60 88 info@studer-innotec.com www.studer-innotec.com...
