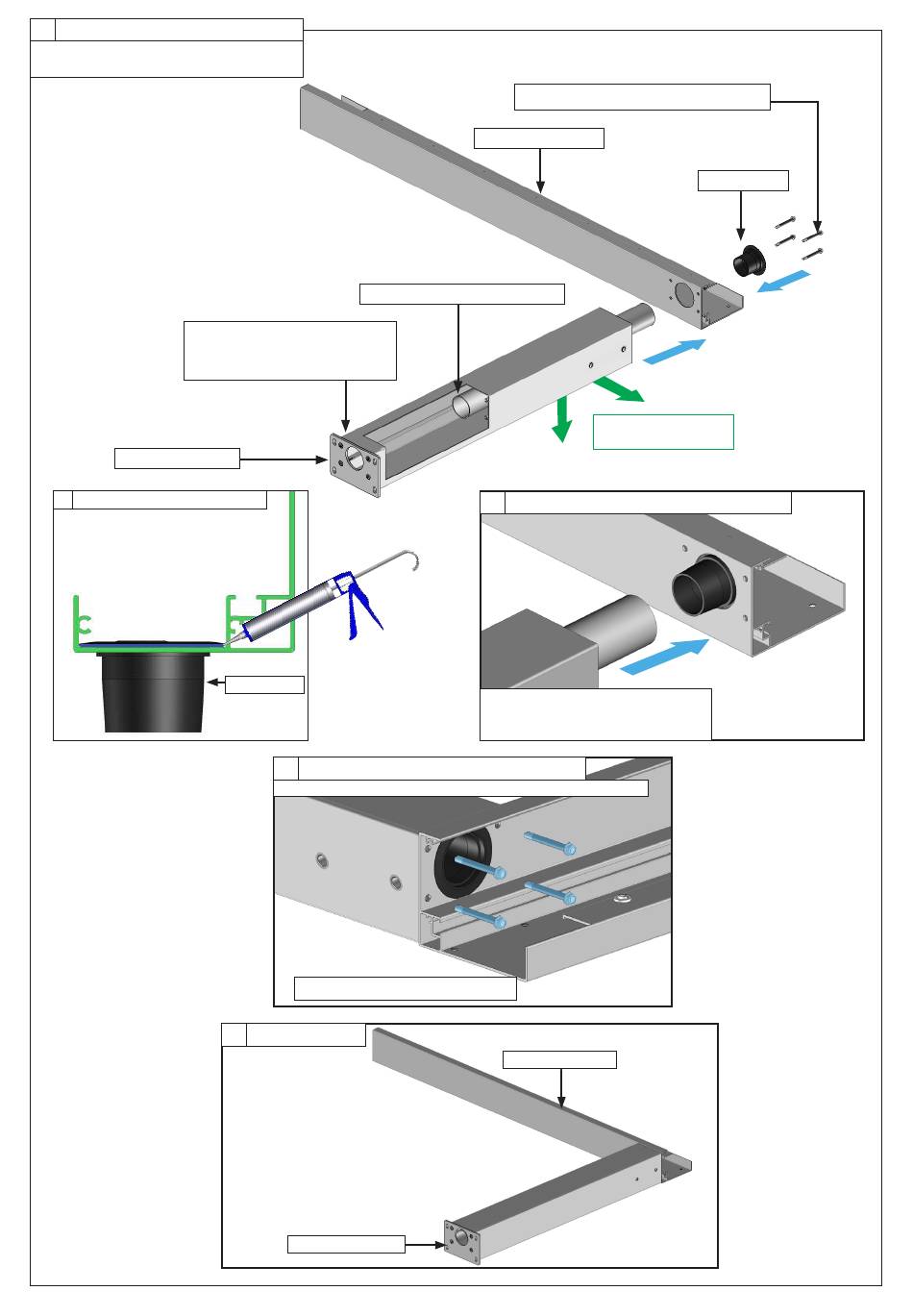

11 Assemblage du cadre Droit.
Note :
pour une évacuation avec coude se
référer au paragraphe 10 page 10.
Dépassement du tube PVC
en partie basse pour une
Poteau droit
A Coller la bague sur le coffre.
évacuation dans le sol.
PLB9041
D
Fixer le poteau au coffre avant.
Note :
réaliser une étanchéité au niveau des têtes de vis.
4xDIN7504-K-ST5.5x50mm
E En position.
Poteau droit
4xDIN7504-K-ST5.5x50mm
Chevron droit
Tube PVC non fourni
B Guider le tube PVC sur la bague.
Note :
facultatif, coller le tube sur
la bague pour réaliser son maintien
pour la suite des opérations.
Chevron droit
PLB9041
Insert de fixation vers
l'extérieur
Page 11
