WATERFLUX 3000
3.5 Conditions de montage
3.5.1 Sections droites amont/aval
DN 25...300

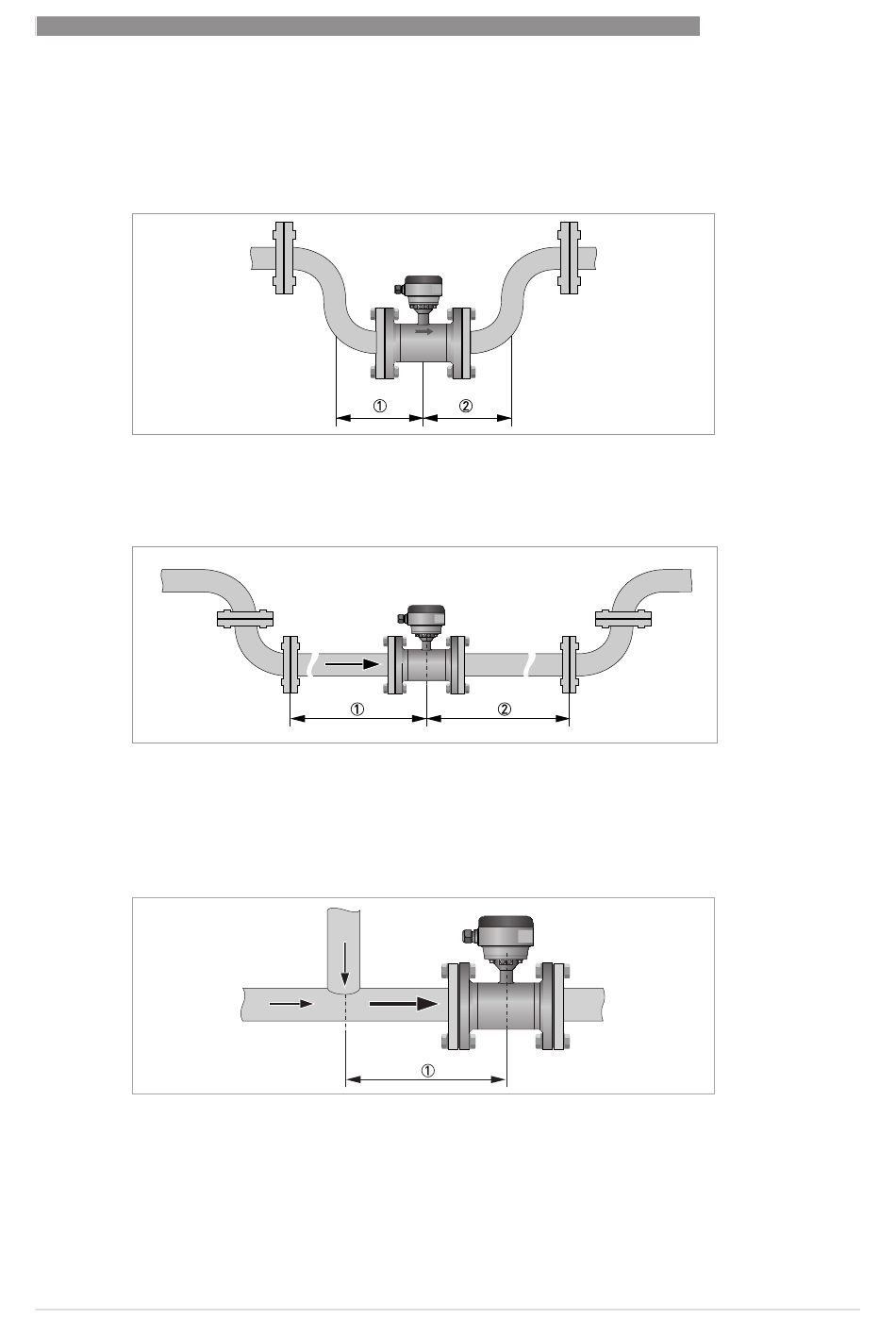

Figure 3-3: Sections droites recommandées en amont et en aval
1 Section droite amont : ≥ 0 DN
2 Section droite aval : 0 DN
DN350...600
Figure 3-4: Sections droites minimal (amont/aval)
1 Section droite amont : ≥ 3 DN
2 Section droite aval : 1 DN
3.5.2 Section en T
Figure 3-5: Distance en aval d'une section en T
1 DN25...300: 0 DN
& DN350...600: ≥ 3 DN
