5.5.5 Raccordement des modules d'extension de zones

Trois modules d'extension INT-E / CA-64 E / CA-64 EPS peuvent être connectés
à la centrale. Cela permet d'étendre le système de 24 zones programmables filaires
au maximum A l'aide des interrupteurs DIP-switch dans les modules d'extension :
• régler l'adresse de 12 (0Ch) à 14 (0Eh) – interrupteurs 1-5,
• déterminer le mode d'identification du module d'extension – interrupteur 10 (INT-E) ou 8
(CA-64 E / CA-64 EPS).
Pour les détails concernant l'identification du module d'extension et des différences
fonctionnelles résultant de l'identification, consulter la notice jointe au module d'extension.

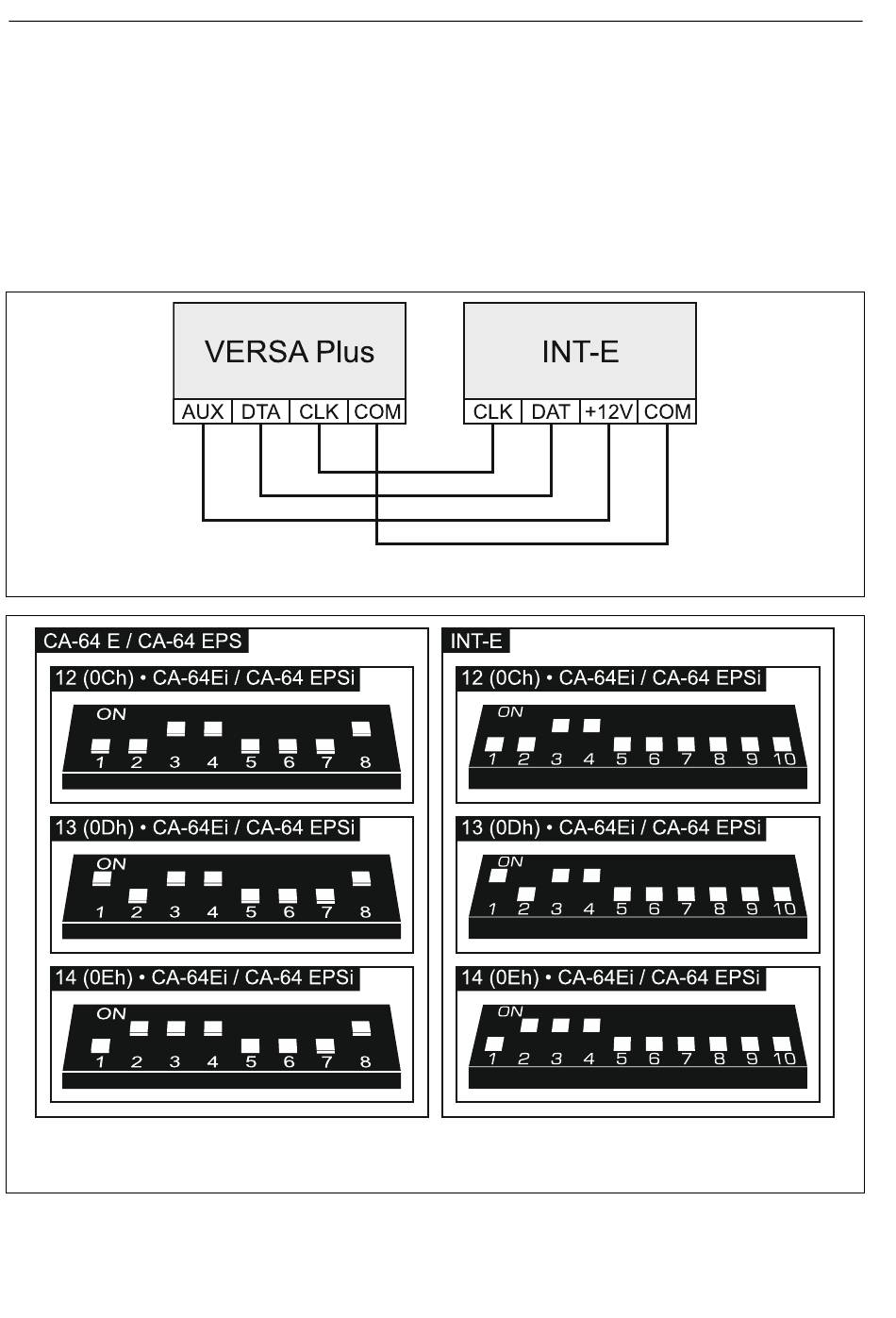

Fig. 11. Mode de raccordement du module d'extension INT-E à la centrale.
Fig. 12. Mode de réglage des interrupteurs DIP-switch dans les modules d'extension s'ils
vont être identifiés comme CA-64 Ei / CA-64 EPSi.
Le tableau 2 illustre la numérotation des zones du module d'extension dans le système. Si
le numéro de la zone dans le module d'extension est le même que celui de la zone sur
la carte électronique et de la zone sans fil, la zone dans le module d'extension n'est pas
gérée.
