4 A propos de l'unité
▪ la plaque de montage fixée à l'arrière de l'unité intérieure.

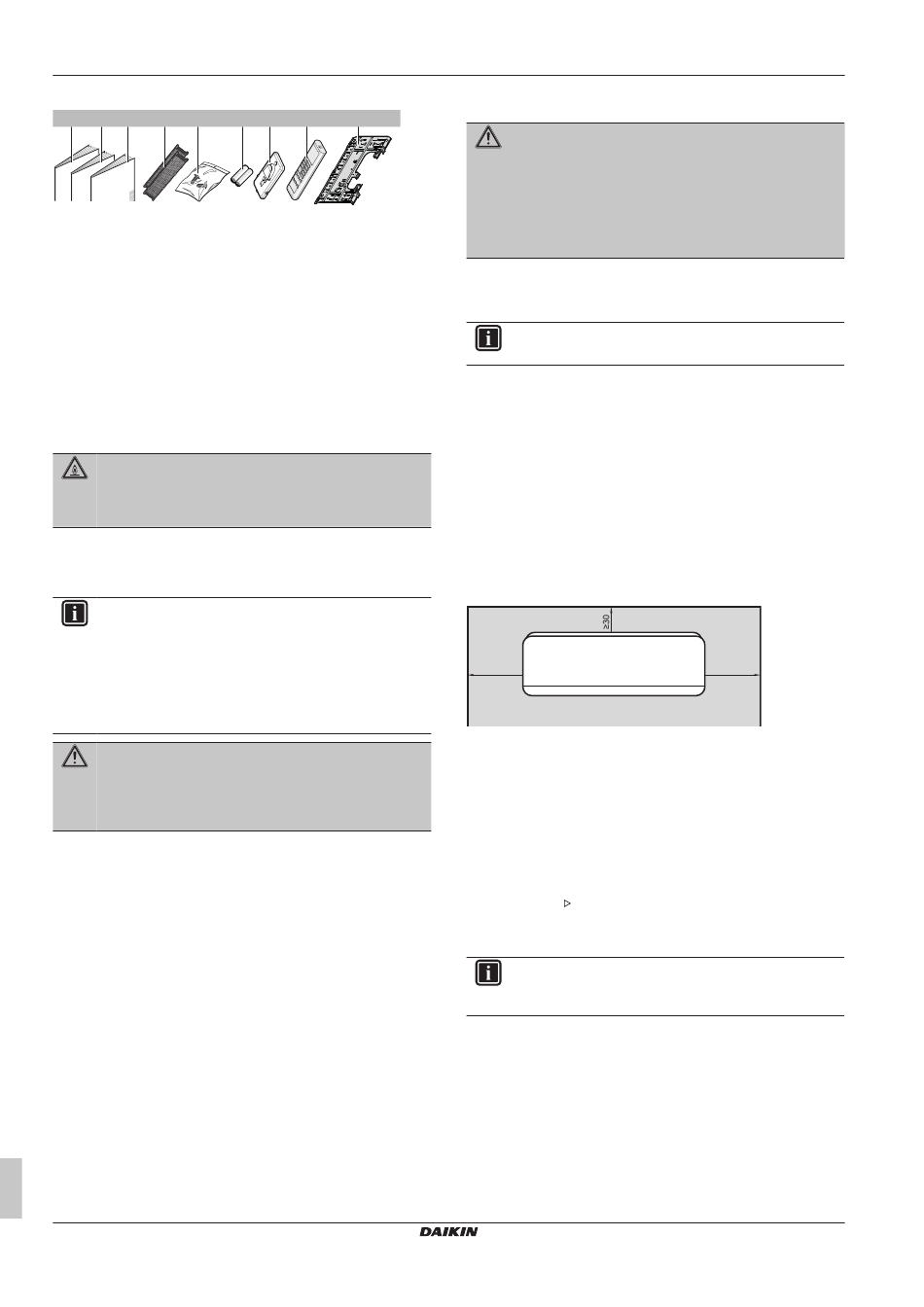

a b c d e
1× 1× 1× 2× 2×
a Manuel d'installation
b Mode d'emploi
c Consignes de sécurité générales
d Filtre désodorisant à l'apatite de titane et filtre à
particules d'argent (uniquement pour FTXP)
e Vis de fixation de l'unité intérieure (M4×12L). Reportez-
vous à "8.3 Fixation de l'unité sur la plaque de
montage" [ 4 15].
f Piles sèche AAA.LR03 (alcaline) pour l'interface
utilisateur
g Support d'interface utilisateur
h Interface utilisateur
i Plaque de montage
4 A propos de l'unité
AVERTISSEMENT:
INFLAMMABLE
Le réfrigérant à l'intérieur de cette unité est légèrement
inflammable.
5 Installation de l'unité
INFORMATION
Si vous n'êtes pas sûr de savoir comment ouvrir ou fermer
certaines parties de l'unité (panneau avant, boîte de
câblage électrique, grille avant...), consultez le guide de
référence de l'installateur de l'unité pour connaître les
procédures d'ouverture
l'emplacement du guide de référence de l'installateur, voir
"1.1 A propos du présent
AVERTISSEMENT
L'installation sera effectuée par un installateur, le choix des
matériaux et l'installation seront conformes à la législation
en vigueur. La norme applicable en Europe est la norme
EN378.
Manuel d'installation
10
f g
h i
1× 1×
2× 1×
MATÉRIAU LÉGÈREMENT
et de fermeture. Pour
document" [ 4 8].
5.1 Préparation du lieu d'installation
AVERTISSEMENT
Pour éviter des dommages mécaniques, l'appareil sera
stocké dans une pièce bien ventilée sans sources
d'allumage fonctionnant en permanence (par ex.: flammes
nues, un appareil fonctionnant au gaz ou un chauffage
électrique). Les dimensions de la pièce doivent être
conformes à celles spécifiées dans les Précautions
générales de sécurité.
5.1.1 Exigences pour le lieu d'installation de
l'unité intérieure
INFORMATION
Le niveau de pression sonore est inférieur à 70 dBA.
▪ Débit d'air. Assurez-vous que rien ne bloque le débit d'air.
▪ Vidange. Assurez-vous que l'eau de condensation peut être
évacuée correctement.
▪ Isolation du mur. Si la température au mur dépasse 30°C et que
l'humidité relative est de 80% ou si de l'air frais est aspiré dans le
mur, une isolation supplémentaire est requise (mousse en
polyéthylène d'au moins 10 mm d'épaisseur).
▪ Résistance du mur. Vérifiez si le mur ou le sol est suffisamment
solide pour résister au poids de l'unité. En cas de risques,
renforcez le mur ou le sol avant d'installer l'unité.
▪ Ecartement. Installez l'unité à au moins 1,8 m du sol et respectez
les exigences suivantes en ce qui concerne la distance par
rapport aux murs et au plafond:
≥50
5.2 Montage de l'unité intérieure
5.2.1

Installation de la plaque de montage

1 Posez la plaque de montage temporairement.
2 Mettez la plaque de montage à niveau.
3 Marquez les centres des points de perçage au mur à l'aide d'un
mètre ruban. Positionnez l'extrémité du mètre ruban au niveau
du symbole " ".
4 Terminez la pose en fixant la plaque de montage au mur avec
des vis M4×25L (à fournir).
INFORMATION
Le couvercle de l'orifice du tuyau démonté peut être
maintenu dans la poche de la plaque de montage.
≥50
(mm)
FTXP-M, FTXF-D, ATXF-A
Climatiseur autonome Daikin
3P697800-1 – 2022.06
