D 7787 page 4
3.2
Actionnement pour réglage de la pression de serrage
Exemple de
commande 1:
Tableau 3a: Réglage manuel
Référence
Description (représentation, voir dimensions paragraphe 5)
sans réf.
Vis à tête cylindrique + contre-écrou 6
D
vis à oreilles + contre-écrou 6
R
vis à oreilles + écrou à oreilles
V
bouton tournant (auto-freiné)
bouton tournant (verrouillable)
L
Le réglage n'est possible que lorsque la clé est introduite. Lorsqu'elle
est retirée, le bouton de réglage tourne à vide. Une modification par
erreur de la pression réglée n'est donc pas possible.
P
Réglage électrique proportionnel
Réglage électrique proportionnel avec fonction supplémentaire de
Q
surveillance
Tableau 3b: Commande proportionnelle électrique (descripton compléte)
Référence, description, schéma de raccordement détaillé
P
sans contrôle de fonctionnement
Q
avec contrôle du fonctionnement
R
K / B 2,5 - G 24
NSMD 2 K / G
P
NSMD 2 K / G
K / B 2,5 - G 24

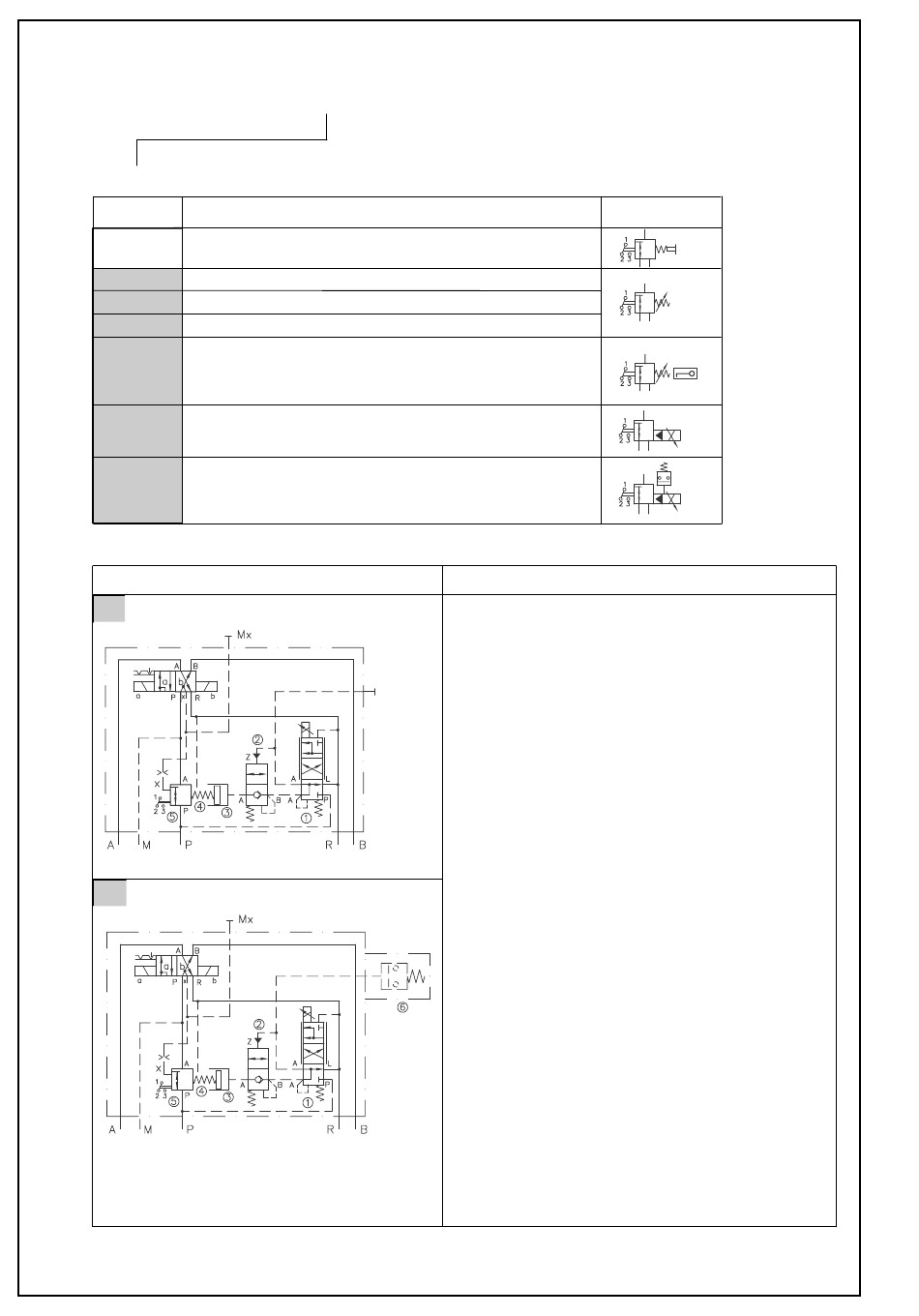

Schémas de
raccordement
Description du fonctionnement
Sur le module de serrage de modèle (N)SMD 2, il est possible de
remplacer le bouton de réglage manuel par un bloc de commande
proportionnelle. Dans ce cas, le réglage de la pression de sortie (A
ou B) du système de serrage est commandé de façon électrique et
proportionnelle dans la plage de pression respective. Il peut être
exécuté à distance depuis le pupitre de commande de la machine
ou directement par une commande extérieure (p. ex. système de
commande à programme enregistré, commande CNC ou com-
mande PC). En cas de coupure de courant, le réglage de la pres-
sion de serrage est maintenu grâce à la fonction de sécurité.
Le bloc de commande proportionnelle est composé d'un régula-
teur de pression pilote ;, d'un clapet anti-retour < et d'un piston
de commande = pour la commande directe du réducteur de pres-
sion 2 voies ? dans le module de serrage.
La pression de la pompe issue du module de serrage est réduite
proportionnellement à la pression pilote dans le régulateur de pres-
sion pilote. Cette dernière agit sur le piston de commande, qui pré-
contraint un ressort >, qui charge à son tour le tiroir du réducteur
de pression 2 voies.
Fonction de sécurité :
Grâce à la fonction additionnelle 3/2 voies dans le régulateur de
pression pilote , le clapet anti-retour est ouvert avant la régulation
proportionnelle de la pression, de façon à permettre le passage de
l'huile entre le réducteur de pression et le piston de commande. Si
une coupure de courant survient (p.ex. défaillance électronique ou
rupture de câble) le piston du régulateur de pression pilote reprend
sa position initiale, le clapet anti-retour se ferme et bloque la pres-
sion au niveau du piston de commande. Le réglage de la pression
de serrage (pour la pression secondaire du réducteur de pression
2 voies) est conservé. La pression de serrage ne perd que 3 à 5%
de sa valeur de réglage.
Contrôle du fonctionnement :
Le fonctionnement de l'électronique de commande et du régula-
teur de pression pilote ; est contrôlé avec un pressostat supplé-
mentaire @ dans la conduite de commande Z qui mène au clapet
anti-retour < .
Pilotage électrique:
un amplificateur est nécessaire, par. ex. modèle EV1M2 (D 7831/1)
ou EV1G1 (D 7837).
