Kit hydraulique BT sur vanne (074610)
2.2
Montage de la sonde départ
Fixer la sonde départ sur la tuyauterie de départ
du circuit
chauffage.
2.3
Raccordements électriques
Avant toute intervention, s'assurer que l'alimentation
électrique générale est coupée.
L'installation électrique doit être réalisée conformément à la
réglementation en vigueur (norme NFC 15-100 en particulier).
Les raccordements électriques ne seront effectués
que lorsque toutes les autres opérations de montage
(fixation, assemblage, etc.) auront été réalisées.
• Ouvrir le coffret électrique.
• Raccorder la sonde départ sur les bornes M et B1 du
régulateur. Utiliser le connecteur fourni et un câble 2 x
0,5 mm², type câble téléphonique.
• Raccorder le circulateur CC (circuit chauffage) sur le
régulateur RVS (bornes Q2, terre, neutre).
• Raccorder la vanne mélangeuse motorisée sur le
régulateur RVS (bornes Y2, neutre, Y1).
- 6 -
pour symeo condens (duo) 5000

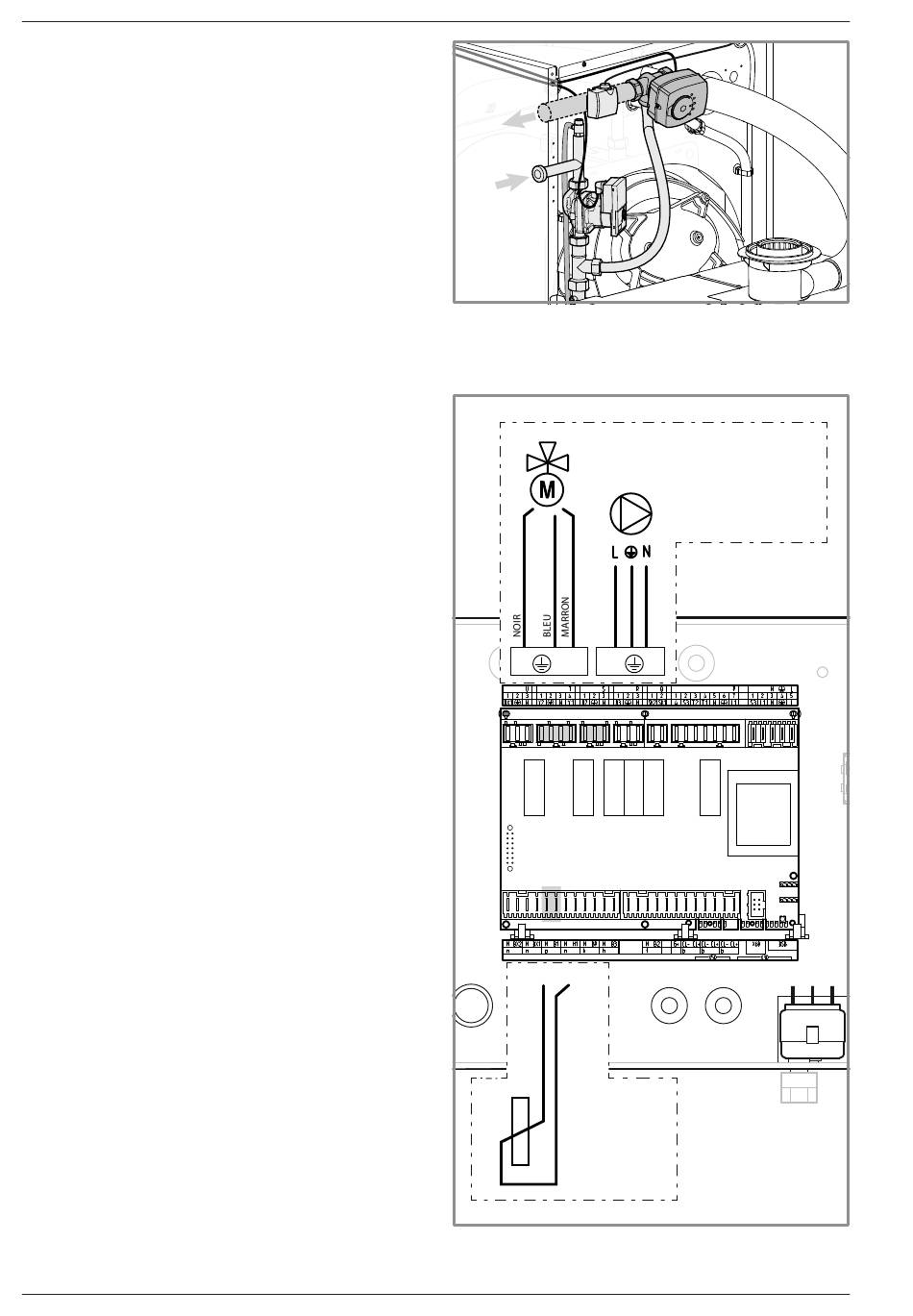

figure 10 - Montage de la sonde départ
Vanne mélangeuse motorisée
Circulateur chauffage
Y2
N Y1
Q2
N
Régulation chaudière
M B1
Sonde
de départ
figure 11 - Raccordements électriques
Notice de montage "1712"
