Déconnexion du cordon d'alimentation
Procédure de déconnexion du cordon d'alimentation sur le contrôleur W-7030 :
1. Soulevez la pince de fixation du connecteur du cordon d'alimentation.
2. Débranchez le cordon du module d'alimentation.
3. Le contrôleur W-7030 est désormais hors tension.
Installation d'un émetteur-récepteur enfichable à faible encombrement
(SFP)
REMARQUE : observez les précautions usuelles contre les décharges électromagnétiques lorsque vous installez ou retirez un
module SFP.
Pour installer un module SFP dans le contrôleur W-7030 :

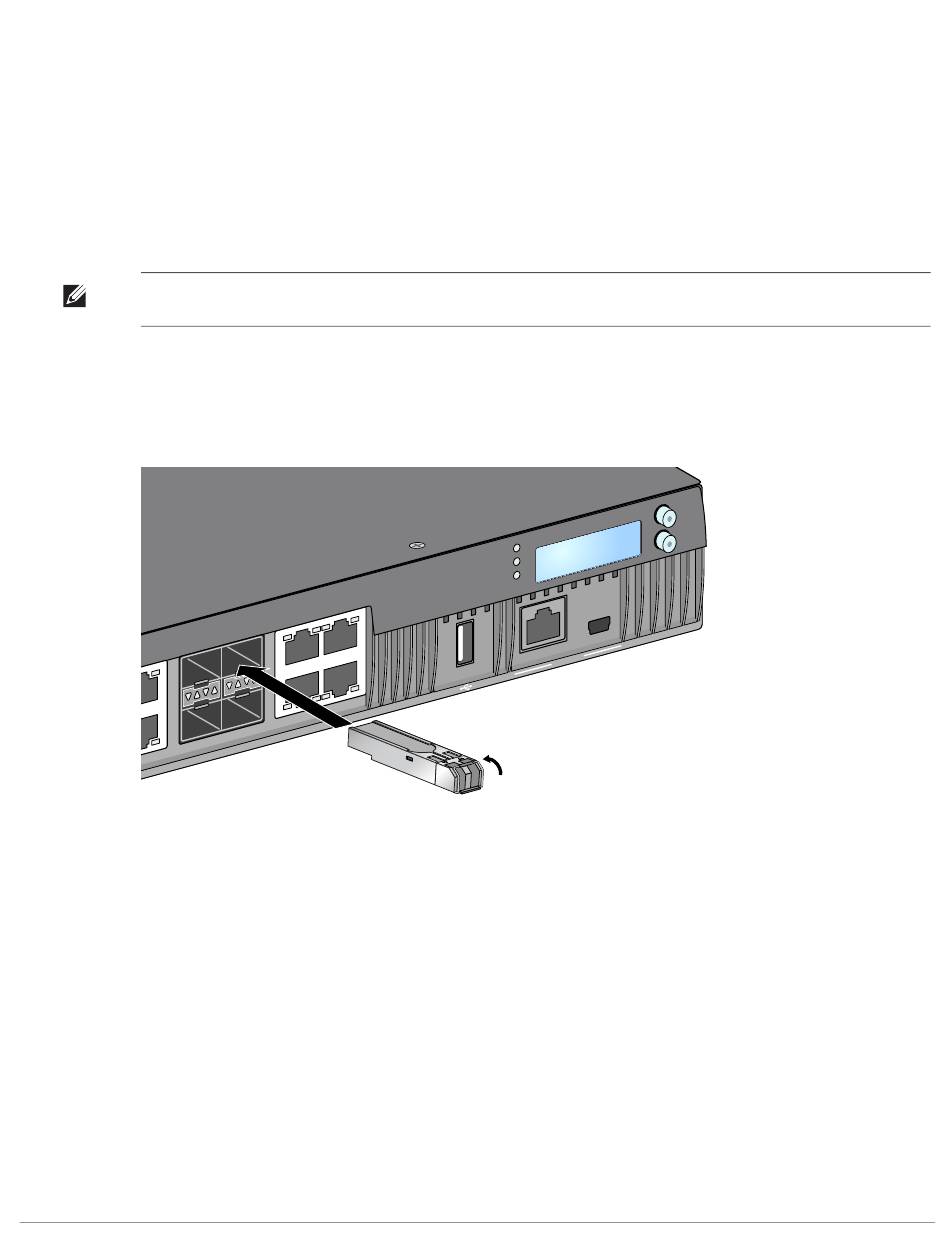

1. Faites glisser le module SFP, côté supérieur vers le haut, dans un port Dual Media jusqu'à ce que la connexion
soit établie et que vous entendiez un clic (voir la
Figure 12
L IN K /
A C T
S T A T
Retrait d'un émetteur-récepteur enfichable à faible encombrement (SFP)
Pour retirer un module SFP du contrôleur W-7030 :
1. Ouvrez et déverrouillez le module SFP.
2. Retirez le module de son port en tirant dessus.
Connexion d'un câble en fibre optique LC
Procédure de connexion d'un câble LC en fibre optique sur un module SFP :
1. Nettoyez le connecteur du câble en fibre optique avant de l'insérer dans le module SFP.
2. Insérez le câble en fibre optique dans le module SFP. Assurez-vous que le loquet du câble est orienté vers
le haut du module SFP.
3. Insérez le câble pour assurer la connexion. Vous devez entendre un déclic.
22 | Installation
Installation d'un émetteur-récepteur enfichable à faible encombrement (SFP)
S T A T
6
L IN K /
4
A C T
S T A T
6
4
7
5
7
5
Figure
12).
E R
P O W
U S
S T A T
E D
P E E R
O L E
C O N S
Contrôleur Dell Networking W-7030 | Guide d'installation
