2. MONTAGE ET RACCORDEMENT
Ne jamais intervenir sur ce produit en présence du
secteur aux bornes d'alimentation en entrée !
1.
Fixer le produit dans un environnement adapté en intérieur ou extérieur, inaccessible au public.
2.
Prévoir une arrivée secteur spécifique, protégée par un disjoncteur 10A. Il est impératif de couper le
disjoncteur durant tout le montage et le raccordement.
3.
Raccorder le dispositif à alimenter aux bornes de sorties DC de l'alimentation, qui sont matérialisées
par l'indication : DC OUT.
5.
Vérifier que la LED verte DC OK soit allumée, ce qui signifie = Sortie utilisateur DC OK
6.
Raccorder le secteur aux bornes de sorties AC de l'alimentation, qui sont matérialisées par
l'indication : ENTREE / INPUT AC IN.
= PHASE (LIVE), habituellement de couleur marron.
L
= NEUTRE (NEUTRAL), habituellement de couleur bleue.
N
Utiliser un câble 2 x 1,5 mm² au minimum.
7.
Réarmer le disjoncteur.

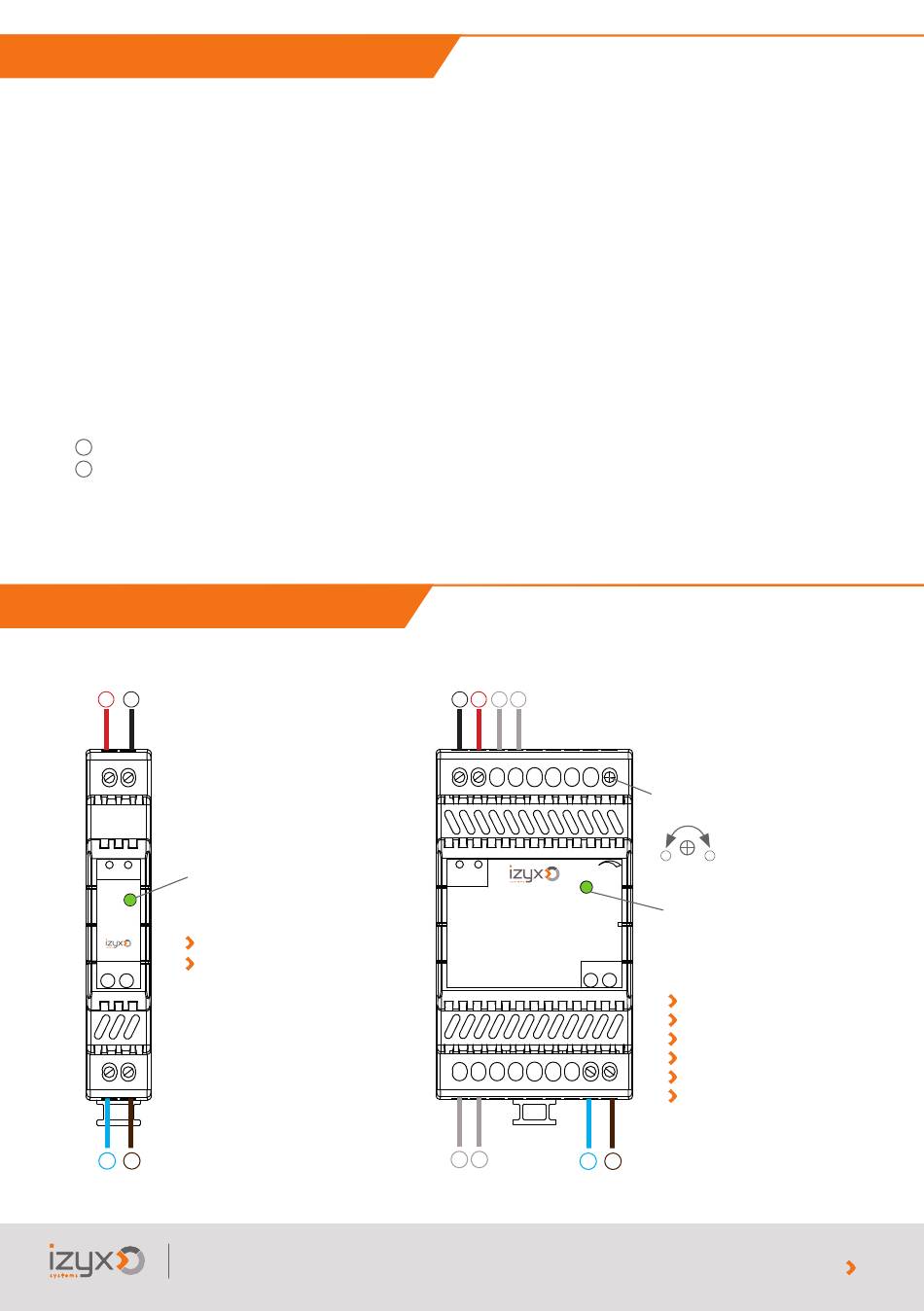

3. SCHÉMAS DE RACCORDEMENT
Sortie DC
-
+
+ -
LED verte
DC OUT
= sortie DC OK
DC OK
réf. PSDX1201.5
réf. PSDX240.75
AC IN
N
L
Neutre
N
L
Phase
Entrée 230 V AC
www.izyx-systems.com
www.izyx-systems.com
Sortie DC
-
-
+
+
Double sortie uniquement
sur modèles HE
-
+
DC OUT
PSDX...
AC IN 230 V AC / 50-60 Hz / xx A
DC OUT xx V DC / xx A
N
N
L
Neutre
N
Entrée à gauche
Entrée 230 V AC
sur modèles HE
Ajustement
de la tension
de sortie DC
-
+
ADJ
DC OK
LED verte
= sortie DC OK
AC IN
L
réf. PSDX1202.8
réf. PSDX1203.5
réf. PSDX1205HE
réf. PSDX2401.4
réf. PSDX2401.75
réf. PSDX2402.5HE
Phase
L
3
3
