Chronogramme du relais MRIK3

Légende:
4.6.1 Configuré pour deux réenclenchements, succès à la 2

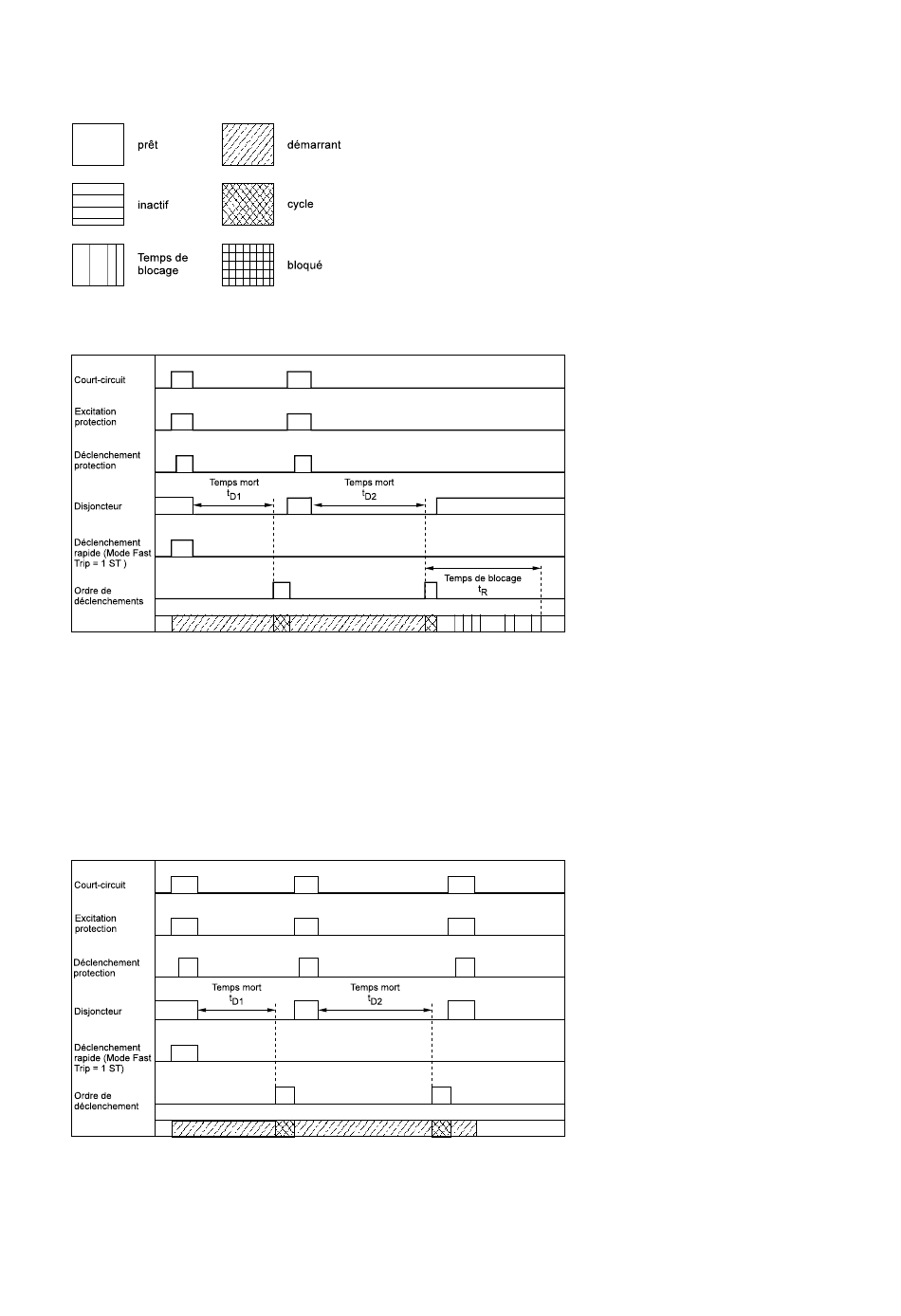

Figure 4.1: Deux réenclenchements, succès à la 2ème tentative
Un court-circuit entraîne une excitation suivie d'un dé-
clenchement de la protection.
Le disjoncteur est éteint et le circuit défaillant est isolé.
Le relais MRIK3 envoie l'ordre de réenclenchement au
disjoncteur après échéance du temps d'isolement t
4.6.2 Configuré pour deux réenclenchements, tentatives sans succès
Figure 4.2: Deux réenclenchements, tentatives vaines
Le chronogramme est identique à celui présenté au chapitre 4.6.1. En revanche, la deuxième tentative de réen-
clenchement a échoué.
TD_MRIK3_08.06_FR
Si le défaut persiste, la protection est à nouveau dé-
clenchée et la procédure décrite ci-dessus est reprise
jusqu'à élimination du défaut ou alors jusqu'à ce que
le nombre de SHOT réglés soit atteint (après le
. deuxième réenclenchement dans ce cas précis).
