Sommaire des Matières pour thomann the box PA18 ECO MKII

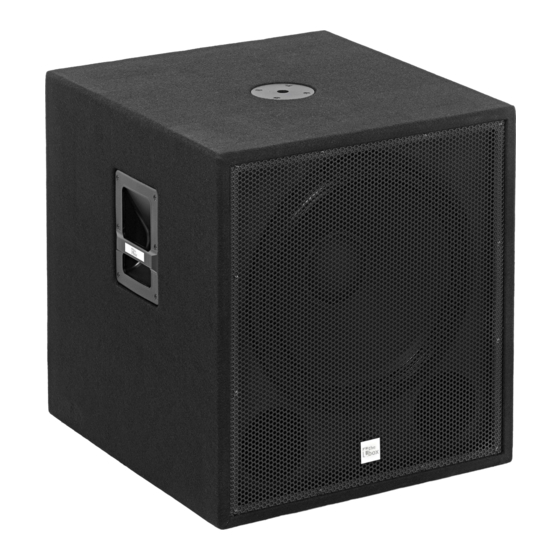

- Page 1 PA18 ECO MKII subwoofer passif notice d'utilisation...
- Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 30.07.2019, ID : 339669...
-
Page 3: Table Des Matières
Table des matières Table des matières Remarques générales..........................4 1.1 Informations complémentaires..................... 5 1.2 Conventions typographiques......................6 1.3 Symboles et mots-indicateurs....................... 6 Consignes de sécurité..........................8 Performances............................11 Installation..............................12 4.1 Conseils pour utiliser les haut-parleurs..................13 4.2 Connexions............................15 Données techniques.......................... -
Page 4: Remarques Générales
En cas de vente de l’appareil, vous devez impé‐ rativement remettre la présente notice à l’acheteur. Nos produits et notices d’utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. subwoofer passif... -
Page 5: Informations Complémentaires
Remarques générales 1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. Recherche par mot- Utilisez dans la version électronique la fonction de recherche pour clé... -
Page 6: Conventions Typographiques
Remarques générales 1.2 Conventions typographiques Cette notice d'utilisation utilise les conventions typographiques suivantes : Inscriptions Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique. Exemples : bouton [VOLUME], touche [Mono]. 1.3 Symboles et mots-indicateurs Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. - Page 7 Remarques générales Terme générique Signification DANGER Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. ATTENTION ! Cette association du symbole et du terme générique renvoie à...
-
Page 8: Consignes De Sécurité
Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil est conçu pour la sonorisation. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. - Page 9 Consignes de sécurité Sécurité DANGER Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires).
- Page 10 Consignes de sécurité ATTENTION ! Risque de traumatismes auditifs L’appareil peut produire un volume sonore susceptible de provoquer des trou‐ bles auditifs temporaires ou permanents. En cas d’exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs. Diminuez le volume dès que vous percevez l’apparition d’acouphènes ou de perte auditive.
-
Page 11: Performances
Performances Performances Fonctions particulières de ce subwoofer passif performant Raccordements réalisables : 3 prises NL4 verrouillables (1+/1–) Filtre d’aiguillage intégré Bride pour pied M20 sur le dessus Revêtement en feutre noir PA18 ECO MKII... -
Page 12: Installation
Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Établissez toutes les connexions tant que l’appareil n’est pas branché. -
Page 13: Conseils Pour Utiliser Les Haut-Parleurs
Installation REMARQUE ! Risque de dommages matériels dus aux champs magnétiques Les haut-parleurs produisent un champ magnétique statique. Observez donc une distance suffisante par rapport aux appareils qui risqueraient d’être perturbés ou endommagés par un champ magnétique externe. 4.1 Conseils pour utiliser les haut-parleurs Les haut-parleurs doivent être positionnés de manière à... - Page 14 Installation Les meilleurs résultats s'obtiennent lorsque la puissance en watts et l'impédance des haut-par‐ leurs correspondent aux exigences de l'amplificateur. Tenez toujours compte des données techniques des haut-parleurs raccordés ! La limite inférieure de l'impédance minimale de sortie de l'amplificateur ne doit pas être dépassée par la charge totale des haut-parleurs raccordés. La puissance de sortie RMS max.
-
Page 15: Connexions
Installation 4.2 Connexions PA18 ECO MKII... - Page 16 Installation subwoofer passif...
- Page 17 Installation 1 [INPUT] Entrée, prise NL4 verrouillable (1+/1–). 2 [THRU] Sortie pour haut-parleur supplémentaire, câblée en parallèle à l’entrée, prise NL4 verrouillable (1+/1–). 3 [TOP] Sortie du filtre d’aiguillage, peut s’utiliser par ex. pour une enceinte d’aigus de type conique, prise NL4 verrouillable (1+/1–). PA18 ECO MKII...
- Page 18 Installation Connecteur à enficher de type L’illustration ci-contre montre le brochage des connecteurs NL4 verrouillables. NL4 pour le raccordement des haut-parleurs subwoofer passif...
-
Page 19: Données Techniques
Données techniques Données techniques Équipement 1 × haut-parleur basses fréquences, 18 pouces Connexions d’entrée / de 3 × Speaker Twist sortie Plage de fréquences 40 Hz … 250 Hz (–3 dB) Puissance en watts 425 W (RMS), 1700 W (Crête) Sensibilité... - Page 20 Données techniques Réponse en fréquence subwoofer passif...
- Page 21 Données techniques Informations complémentaires Construction Projecteur direct Adapté pour mode suspendu Dispositif pour fixation sur pied Roues Équipement des haut-parleurs basses 1 × 18 pouces fréquences PA18 ECO MKII...
-
Page 22: Protection De L'environnement
Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plas‐ tique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage. - Page 24 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
