6. SCHÉMAS DE CONFIGURATION
6.1
Configuration autonome

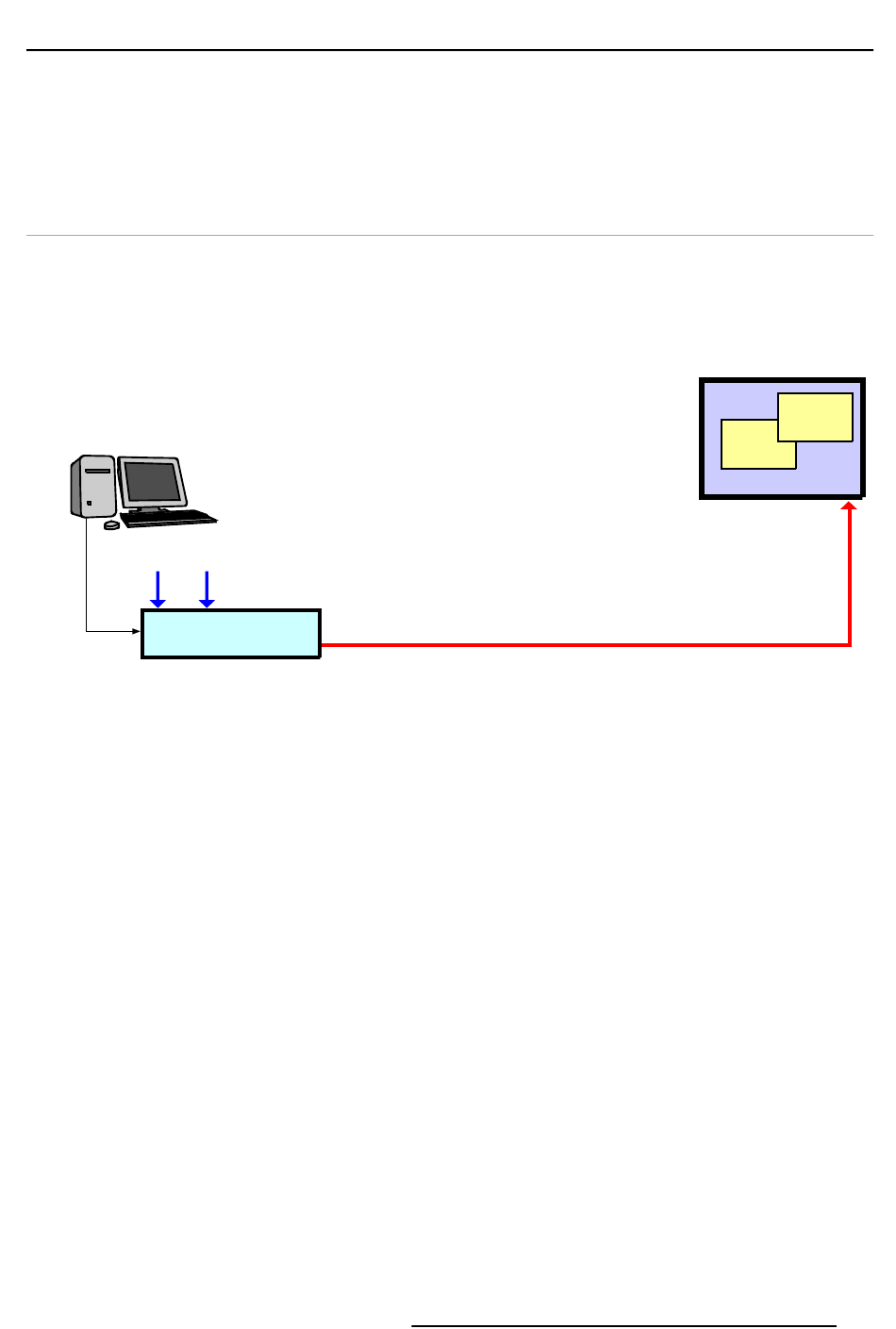

Schéma
Local Control PC
with Control Software
Video Inputs
Control
1
Data
LOOP IN
RS232
COM1
Image 6-1
Un Digitizer D320 Lite suffit pour piloter un mur LED Barco acceptant deux sources différentes.
Comment réaliser une configuration D320 Lite ?
1. Relier le port de communication RS232 du PC de commande local au port d'entrée RS232 COM1 du
Digitizer D320 Lite .
2. Relier la sortie LED-WALL du Digitizer D320 Lite à l'écran.
3. Relier les sources vidéos disponibles aux modules d'entrée.
4. Configurer le Digitizer D320 Lite et l'écran à travers le logiciel de commande installé sur le PC de com-
mande local.
R5976471F D320 LITE DIGITIZER 15/11/2006
2
D320
TO DISPLAY
6. Schémas de configuration
Display
Video Data / Communication Data
Input 2
Input 1
23
