ATK HydraPro | Instructions d'utilisations
LIGNES DIRECTRICES POUR LA SÉLECTION DES AMORTISSEURS
Si le patient ressent un mouvement excessif ou une sensation d'instabilité avec l'amortisseur préinstallé : sélectionnez
l'amortisseur postérieur ferme (gris).
Si le patient ressent un coup de talon trop rigide : sélectionnez l'amortisseur postérieur souple (noir).
INSTRUCTIONS DE RÉGLAGE DES AMORTISSEURS
1.
Dévissez le boulon M10 pour retirer l'assemblage proximal.
2.
Sélectionnez l'amortisseur postérieur souhaité et insérez-le dans le canal comme indiqué.
3.
Assurez-vous que l'amortisseur inférieur est correctement placé dans le canal comme indiqué.
4.
Installez l'ensemble combiné sur le genou à l'aide du boulon M10 avec la rondelle tout en veillant à ce que les
pare-chocs restent correctement alignés et logés dans l'adaptateur tout en serrant le boulon.
5.
Couplez le boulon M10 à 30 Nm / 22 ft lb.
6.
Vérifiez l'alignement de la prothèse (voir section 3).
Pour la connexion distale, assurez-vous que le pylône de 30 mm est entièrement inséré. Serrez la vis de serrage du pylône à 12Nm
(9 ft lb) en tournant le boulon avec une clé dynamométrique hexagonale de 6mm.
Si un fort grincement se produit lors de l'impact du talon, appliquez une petite quantité d'huile polyvalente ou de silicone en
spray sur la surface du pylône qui repose dans le collier de serrage du genou.
À l'aide d'une clé dynamométrique, serrez le
boulon M10 à 30 Nm (22ft lb)

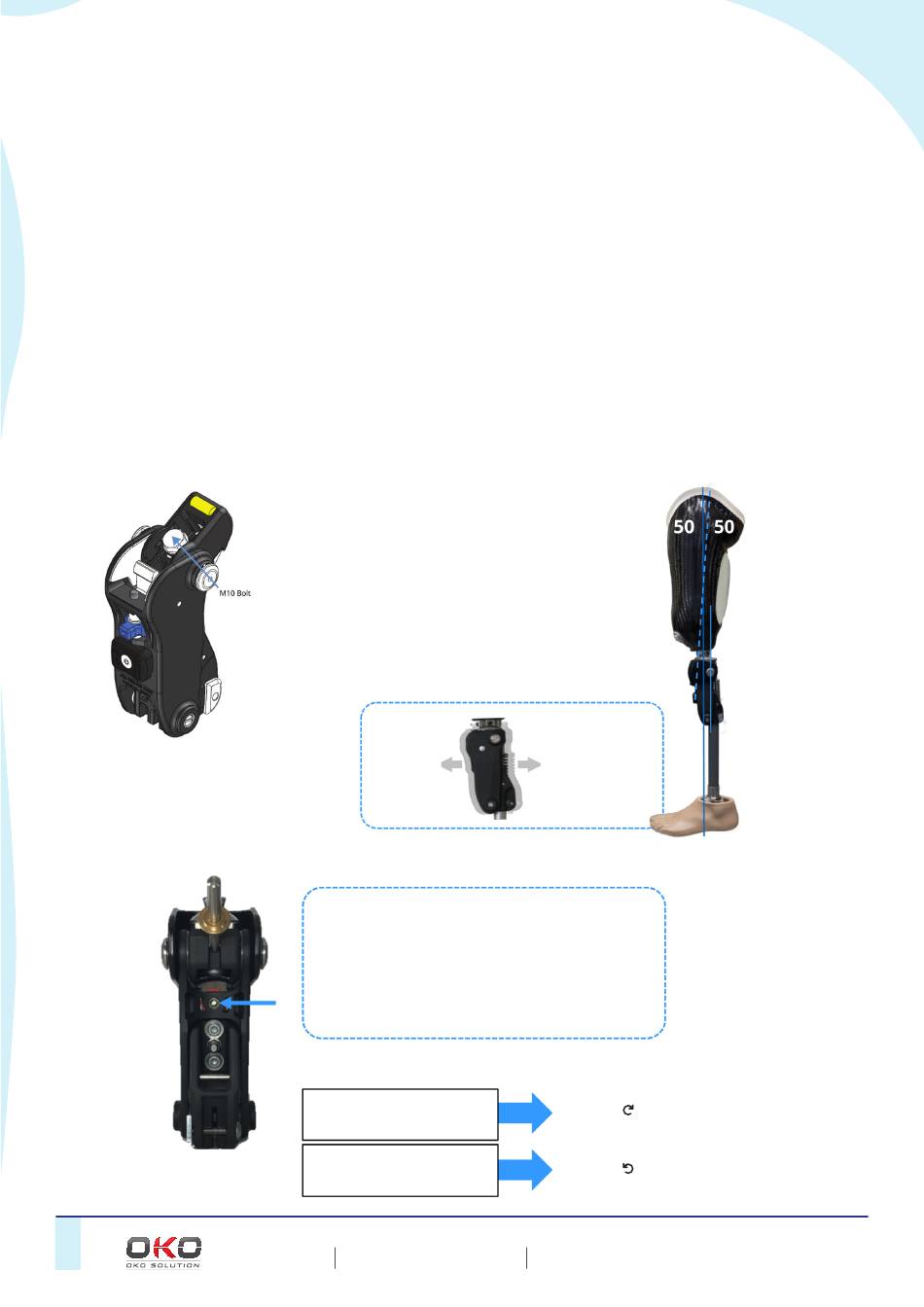

Schéma. 9 La connexion proximale
MÉCANISME DE LA TECHNOLOGIE AUTOLOCK™
Vue postérieur
Schéma. 11 La vis de blocage du ressort
Tel : 04 88 19 60 10
8
Fax : 04 42 29 50 43
ALIGNEMENT DU PLAN SAGITTAL
Positionnez le premier axe du genou à 20 mm
en arrière du fil à plomb qui coupe l'aspect
proximal de l'emboîture (recommandation de
base). Pour faciliter le déblocage, augmentez
la charge sur les orteils :
•
Déplacer le genou vers l'arrière
•
Pied Plantarflex
•
Augmenter la flexion
•
Serrer la pince du pylône à 12Nm (9 ft lb)
Déplacement
du genou
antérieur
Une plus
grande clarté
des orteils
Vis de blocage du ressort (5mm hex)
La vis de réglage du ressort de verrouillage exerce une force sur le
ressort de verrouillage pour assurer un verrouillage efficace lors de
l'extension complète du mécanisme AutoLock.
REGLAGE D'USINE
Tourner d'1/4 de tour
Vue postérieure, schéma. 11 La vis de blocage du ressort
Avec l'utilisateur en barres parallèles l'ajustement se fait comme suit :
Si le verrou ne
s'enclenche pas
S'il y a un fort bruit de click
lors de la pleine extension
commandes@okosolution.com
www.okosolution.fr
Déplacement du
genou postérieur
Une plus grande stabil-
ité géométrique et une
plus grande facilité de
déverrouillage
Schéma. 10 Alignement du plan sagittal
Tourner
d'un ¼ de tour par incrément
Tourner
d'un ¼ de tour par incrément
Rousset Parc II, 157 avenue Gaston Imbert - 13790 Rousset
©Copyright 2021, OKO Solution S.A.S. Rousset, France - 21/05/2021
Ligne de référence
d'alignement
(descend du point de
Bissection de l'emboîture
proximale)
Flexion de l'emboîture:
Flexion initiale 3-5°
20mm ligne de décalage
postérieur
(S'étend verticalement à
travers le premier axe)
Le pied (conformément
aux recommandations du
fabricant)
