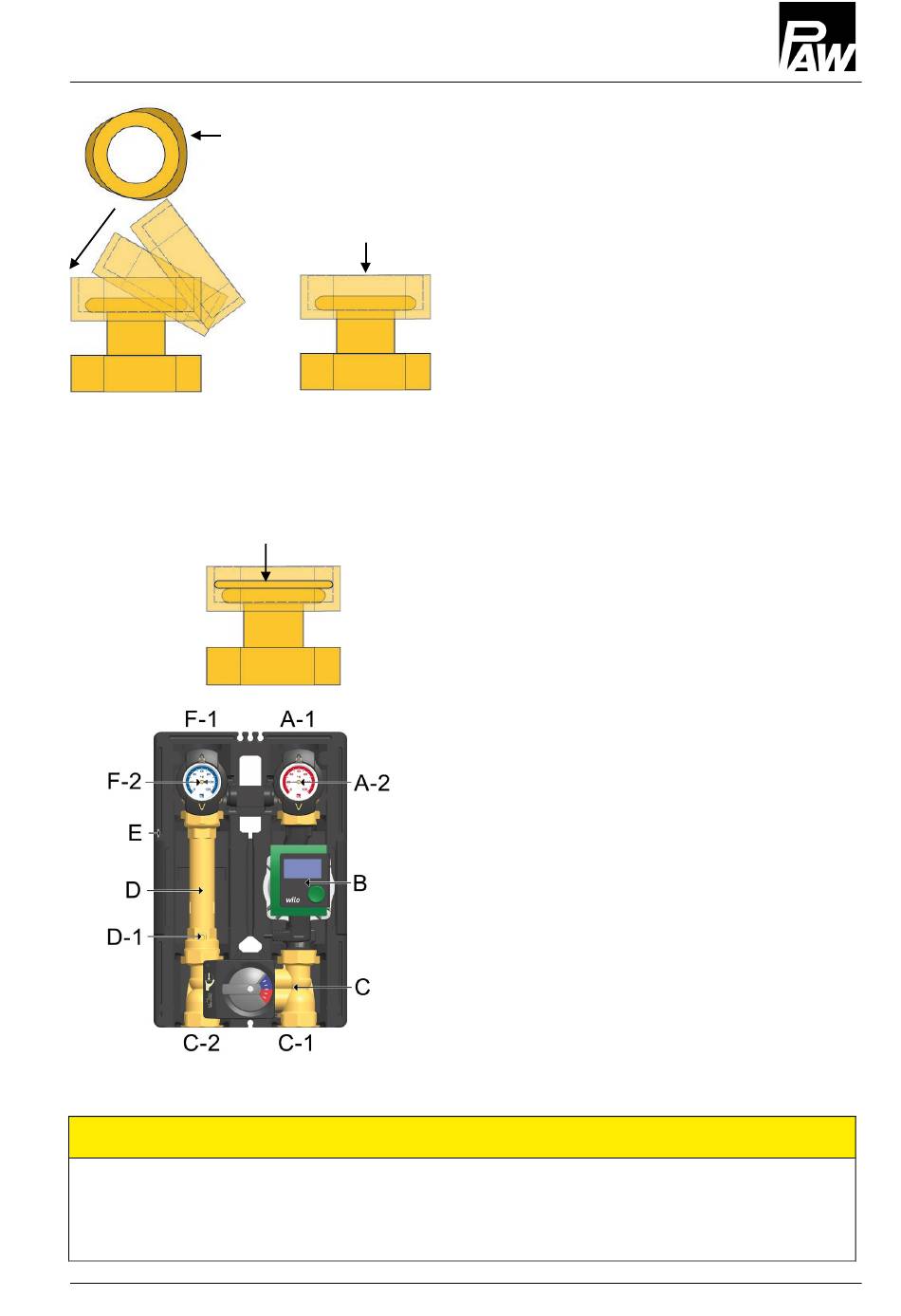

5 Volume de livraison [Expert]
Bride
(vue de dessus)
1
2
3
Bride
(vue de côté)
Bague d'étanchéité
5 Volume de livraison [Expert]
AVIS
Les réclamations et demandes/commandes de pièces de rechange ne sont traitées que si le
numéro de série est indiqué ! Le numéro de série se trouve sur le tube de retour du circuit de
chauffage.
2020/04
1. Retirez les poignées de thermomètre
(A-2, F-2) et la coque isolante avant
du HeatBloC
2. Dévissez les écrous des raccords
Écrou
inférieurs du HeatBloC
les bagues d'étanchéité.
En cas d'utilisation avec un collecteur
modulaire PAW ou raccord fileté :
3. Mettez les deux écrous sur les brides.
4. Insérez les bagues d'étanchéité dans les
écrous.
5. Mettez le HeatBloC
6. Serrez les écrous. Veillez à ce que les
écrous ne restent pas bloqués et à ce que
les bagues d'étanchéité ne bougent pas.
7. Raccordez le HeatBloC
en utilisant les tubes. Le montage à la
tuyauterie doit être effectué exempt de
toute tension.
8. Raccordez la pompe.
9. Effectuez un test sous pression et
contrôlez tous les raccords filetés.
10. Montez la coque isolante avant et les
poignées de thermomètre (A-2, F-2).
993x083x-mub-fr – V04
.
®
et retirez
®
sur les deux écrous.
®
à l'installation
®
13
