8 Particularités lors du montage des modules en paysage
8 Particularités lors du montage des modules en paysage
Risque de chute et de chute d'objets
| Se prémunir soi-même contre toute chute.
| Ne pas rester dans la zone de danger.
| Porter un casque de protection.
| A l'issue du montage, vérifier la fiabilité de
la fixation du système d'armature et des
modules.
Pour monter les modules paysage sur le toit, alignez les rails
porteurs à la verticale.
Pour la plupart des types de fixation de toit, il vous suffira de
tourner l'équerre prémontée de 90°.
Dans le cas de fixations de toit sans équerre, recourir au
montage de rails croisés. A l'aide de l'attache X-Stone, vous
pouvez monter deux rails porteurs dans un angle 90° l'un par
rapport à l'autre. Employer le montage de rails croisés qu-
and
| La structure du toit n'autorise qu'un montage hori-
zontal des rails porteurs mais que les modules doi-
vent être montés en paysage.
Alpha Instructions de montage

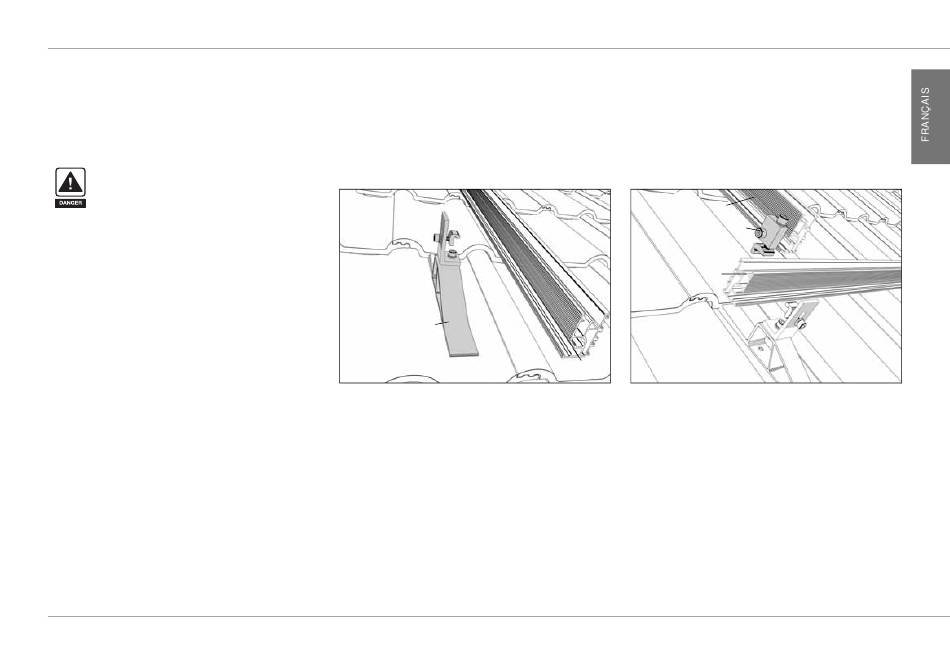

8.1 Monter les rails profilés à la verticale
(1)
(1) Fixation de toit avec équerre et attache Quickstone
(2) Rail porteur
Instructions de montage:
| Au besoin, tourner l'équerre sur la fixation de toit de
90°.
| Introduire l'attache Quickstone dans la rainure du
rail porteur et la fixer.
8.2 Monter les rails profilés en croix
(3)
(2)
(1)
(2)
(1) Rail porteur horizontal
(2) X-Stone avec 2 Quickstones
(3) Rail porteur vertical
Instructions de montage:
| Introduire l'attache X-Stone dans la rainure du rail
vertical, l'aligner et la fixer.
| Monter le rail vertical avec le même x-Stone sur le
rail horizontal.
