Raccordements
Tous les raccordements aux régulateurs BEMS, enregistreurs de données, etc. doivent être effectués avec un câble blindé.
Normalement, le blindage doit être relié à la terre à une seule extrémité (généralement le côté régulateur) pour éviter les
boucles de bourdonnement de terre qui peuvent générer des bruits. Les câbles du signal basse tension et de l'alimentation
doivent être acheminés séparément depuis le câblage haute tension ou de secteur. Il est recommandé d'utiliser des conduites
ou des chemins de câble. Si possible, la terre du régulateur doit être reliée à une prise de TERRE FONCTIONNELLE plutôt
qu'à la prise de terre de sécurité de secteur. Elle fournira une immunité supérieure aux bruits haute fréquence. La plupart des
bâtiments modernes sont dotés d'une prise de terre séparée pour cet usage.
Sortie passive:
Les raccordements sont effectués via le bornier à 2 voies. Les raccordements pour éléments sensibles à thermistance, platine
ou nickel sont indépendants de la polarité.

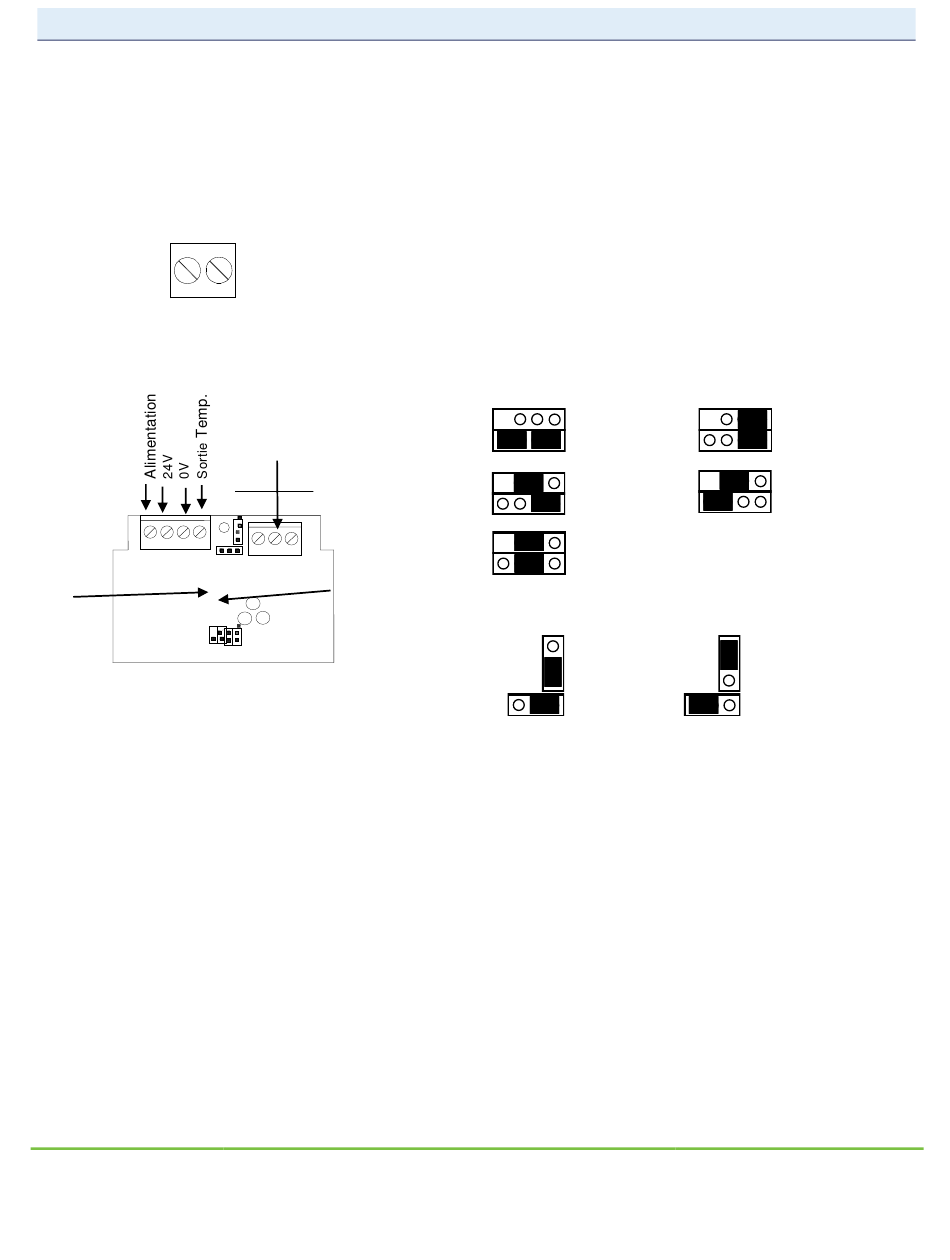

Sortie active:
24V 0V OS OT
LED
d'état
Remarques:
Sortie de tension Tension nominale 24Vca/cc.
Sortie de courant S'il est utilisé en mode de sortie de courant, le capteur ne doit être utilisé qu'avec une alimentation de 24Vcc.
Le capteur peut être endommagé si l'alimentation fournie est en c.a.
Les gammes de températures de sortie sélectionnables dépendent du type de capteur, de la température ambiante et de
l'application.
Pour tout détail sur les raccordements et les spécifications, voir la fiche technique PDCSY-TT-CVO.
D (PT100A)
Raccordement d'élément
(boîtier d'équipement)
Type de sortie
tension/courant
(R) R W
Cavaliers de plage
de temp. de sortie
PDCSY-
TT-322_TT-341_TT-342
-10 à +40°C
(14 à 104°F)
-10 à +160°C
(14 à 320°F)
Personnalisé, dans la plage de -40 à +400°C
0-10Vcc
4-20mA
-10 à +110°C
(14 à 230°F)
0 à +400°C
(32 à 752°F)
(-40 à + 752°F)
www.distech-controls.eu
4/5
