5.5

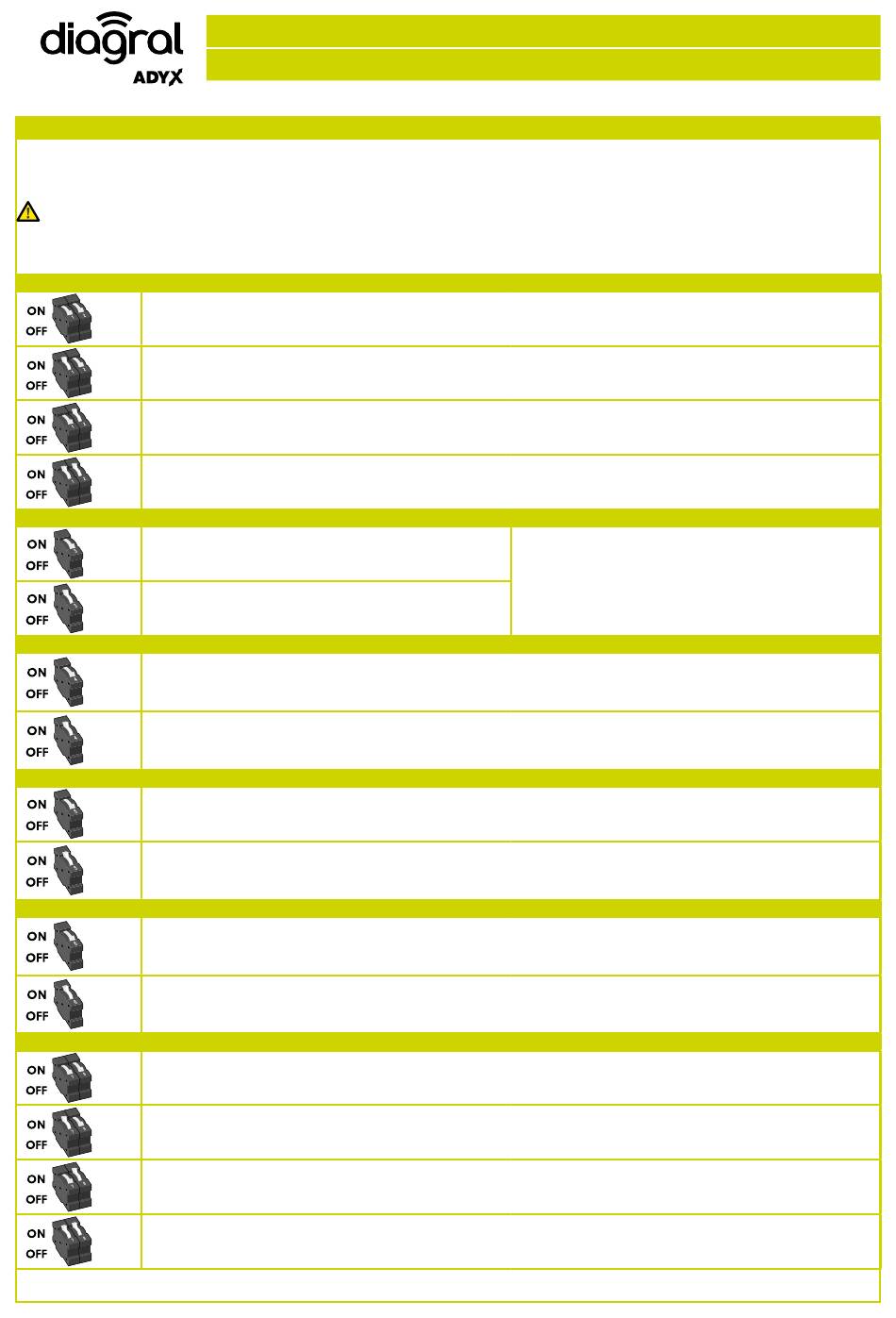

PaRamèTRES DE FoNCTIoNNEmENT
Toutes les fonctions programmables de la centrale sont sélectionnées en agissant sur les huit
DIP-SWITCHES.
Pour ne pas endommager la centrale, on recommande d'agir sur les DIP-SWITCHES uniquement après
avoir coupé le courant.
Le tableau suivant récapitule les différentes possibilités et les fonctions sélectionnables :
Logique manuelle. Au terme de la manœuvre d'ouverture, envoyer une commande
d'OPEN pour refermer le portail.
Logique automatique avec 15 secondes de pause. Au terme de la manœuvre d'ouverture, le portail
se referme en automatique après le temps de pause, c'est-à-dire au bout de 15 secondes.
Logique automatique avec 20 secondes de pause.
Logique automatique avec 40 secondes de pause.
Fonction collective désactivée.
Fonction collective activée.
Commande d'OPEN A sans STOP . A chaque pression sur la commande, durant le
fonctionnement du portail, correspond une variation du mouvement du portail. Ouvre /
Ferme / Ouvre / Ferme....
Commande d'OPEN A avec STOP. La commande d'OPEN A inclut également la commande STOP.
A chaque pression sur la commande, durant le fonctionnement du portail, on obtient :
Ouvre / Stop / Ferme / Stop / Ouvre...
Photocellules actives uniquement en fermeture. Les photocellules connectées à l'entrée
FSW n'interviennent que durant le mouvement de fermeture du portail.
Photocellules actives en fermeture et en ouverture. Les photocellules connectées à
l'entrée FSW interviennent aussi bien durant le mouvement de fermeture que durant la
manœuvre d'ouverture du portail.
Désactivé. Fonctionnement du moteur sans encodeur. Lorsque le DIP-SWITCHE est
sur OFF , la centrale ne reconnaît pas l'encodeur, même s'il est présent et correctement
connecté à la centrale
Activé. Fonctionnement du moteur avec l'encodeur. Lorsque le DIP-SWITCHE est sur ON,
la centrale attend de recevoir le signal de fonctionnement de l'encodeur. En l'absence de
l'encodeur ou s'il n'est pas connecté, la centrale ne fonctionne pas.
SENSIBILITé DE L'EmBRaYaGE éLECTRoNIQUE (UNIQUEmENT SI L'ENCoDEUR EST CoNNECTé ET aCTIVé)
HAUTE sensibilité, plus sensible à l'obstacle.
Sensibilité MOYENNE-HAUTE
Sensibilité MOYENNE-FAIBLE
Sensibilité FAIBLE, moins sensible à l'obstacle
LoGIQUE DE FoNCTIoNNEmENT
FoNCTIoN CoLLECTIVE
ComPoRTEmENT D'oPEN a
FoNCTIoNNEmENT DES PHoToCELLULES
ENCoDEUR
00058I0875 Rev.0 - Guide d'installation
En activant cette fonction une fois que la
centrale a reçu une commande d'OPEN
(A ou B), elle ignore les commandes
successives d'OPEN tant que la manœuvre
d'ouverture en cours n'est pas terminée.
