Configuration du système

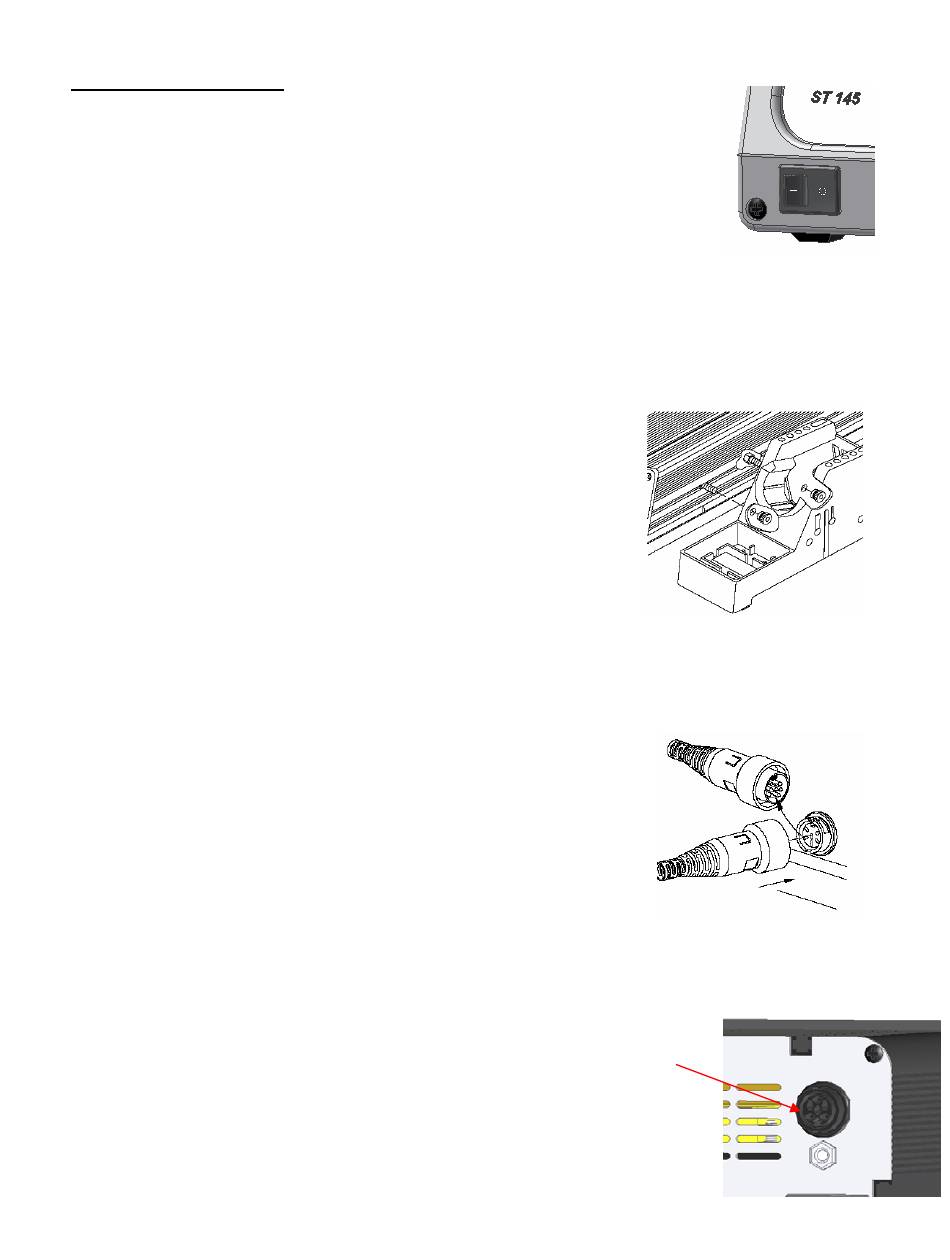

Configurez le modèle ST 145 en suivant les étapes ci-après et en vous aidant des
illustrations fournies.
1. Conservez l'emballage d'expédition dans un endroit sûr. La réutilisation de
cet emballage évitera tout endommagement du système si vous devez
l'entreposer ou l'expédier.
2. Mettez l'interrupteur en position « OFF » ou « 0 ».
Panne et repose-fer
Le repose-fer peut être monté sur le bloc d'alimentation. Il est recommandé de le faire si vous
envisagez de placer la station sur un établi. En revanche, ne montez pas le repose-fer sur le bloc
d'alimentation si la station ST 145 est posée sous l'établi ou sous une étagère.
1. Pour fixer le repose-fer sur le bloc d'alimentation :
a) Insérez les 2 vis de fixation (la tête en premier) dans
les encoches du bloc d'alimentation (voir dessin).
Faites
d'alimentation.
b) Placez le repose-fer à côté du bloc d'alimentation.
Insérez l'extrémité des 2 vis de fixation dans les
2 trous de fixation du repose-fer (voir dessin).
c) Placez un écrou à oreilles sur l'extrémité de chaque vis de fixation et serrez-le.
2. Mettez le fer sur son support.
Connexion du fer
Branchez la prise du fer dans la prise d'alimentation femelle comme
suit :
1. Alignez les broches de la prise avec les encoches de la prise
de la station.
2. Insérez le connecteur dans la prise d'alimentation.
3. Faites tourner le connecteur dans le sens des aiguilles d'une
montre pour le bloquer.
ATTENTION : Assurez-vous qu'un seul tuyau d'air à la fois est raccordé au port d'ASPIRATION
ou de PRESSION contrôlable. La détérioration des performances est notable
lorsque les deux ports sont utilisés en même temps.
TEKLINK
La prise TEKLINK se situe sur le panneau arrière de l'alimentation et permet
l'interface du matériel d' ASPIRATION et de PRESSION de votre station
ST125/145 avec la station SodrTek ST 25/45. Ceci vous permet d'utiliser des
fers à système venturi (SX-70/80, TP-65, ou TJ-70/80) avec une station 25/45
grâce aux ports d'ASPIRATION et de PRESSION de votre station ST 125/145.
©2004 PACE Inc., Annapolis Junction, Maryland
Tous droits réservés
glisser
les
vis
vers
l'arrière
du
bloc
Prise TEKLINK
Page 6 / 23
