Installation
Installation indépendante
6
Pour installer l'onduleur dans un rack, procédez de la façon suivante :
1.
Placez l'onduleur sur une surface plane et stable, l'avant de
l'onduleur vers vous.
2.
Fixez les poignées aux équerres avec les vis prévues dans le
kit d'accessoires (voir Figure 2).
3.
Alignez les trous de vis des équerres de fixation avec ceux
situées sur le côté de l'onduleur et fixez les équerres avec les
vis fournies (voir Figure 2).
4.
Si vous installez des EBM optionnels, répétez les opérations 1
à 3 pour chaque coffret.

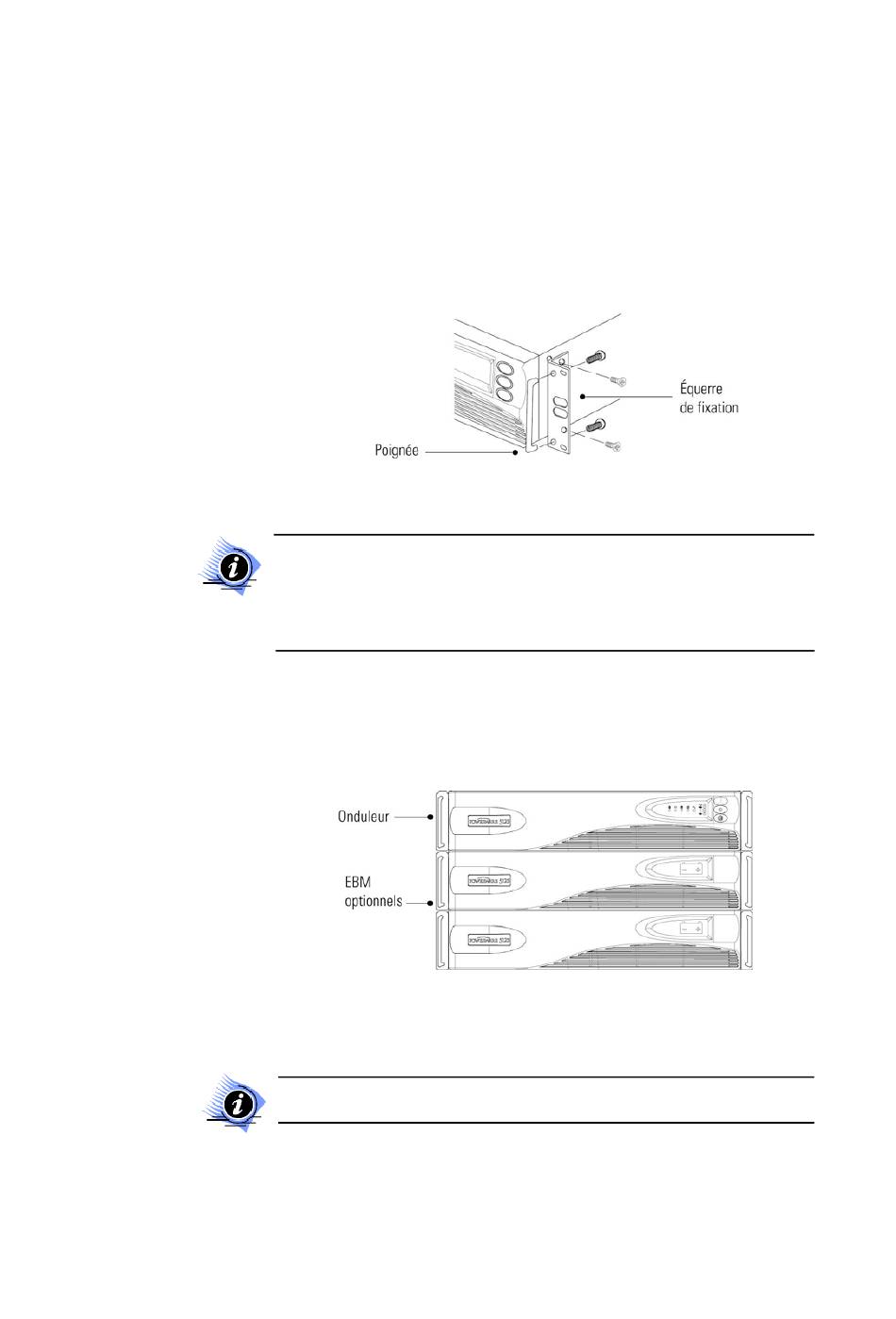

Figure 2 – Installation des équerres de fixation
NOTA L'onduleur et les modules batteries EBM DOIVENT IMPÉRATIVEMENT être
installés dans le bas du rack. S'il y a déjà des équipements dans le rack, il faut
réaménager le rack pour pouvoir installer l'onduleur en bas.
NOTA Les EBM doivent être installés au-dessous de l'onduleur comme le montre la
Figure 3.
5.
Mettez en place l'onduleur et le ou les EBM optionnels dans le
rack. Passez à « Parachèvement de l'installation » à la page 8
pour terminer l'installation.
Figure 3 – Onduleur en rack avec EBM
NOTA Lorsque les coffrets sont installés en position verticale, il faut que les ouïes de
ventilation soient en haut.
Guide d'utilisation du Powerware® 5125 (1000 à 1500 VA) • 05147305 C
